一种消化科胃溃疡直接给药治疗留置装置的制作方法

本发明涉及给药治疗留置装置技术领域，具体为一种消化科胃溃疡直接给药治疗留置装置。

背景技术：

胃溃疡是临床上的常见病和多发病，目前，临床上主要是口服药片或注射药液的方式进行治疗，这样真正到达溃疡部位起到治疗作用的药物很少，从而导致溃疡病的治疗疗程长、病人痛苦缓解慢，因此出现了一种消化科胃溃疡直接给药治疗留置装置，而现有的给药治疗留置装置采用直接对胃部给药的方式进行药物供给，这种方式给药不精准，造成药物浪费，同时，溃疡部位不清理而直接进行给药，导致药物吸收慢，大大降低了治疗的效果。

技术实现要素：

本发明要解决的技术问题是克服现有的缺陷，提供一种消化科胃溃疡直接给药治疗留置装置，给药精准，能够避免药物浪费，治疗效果好，可以有效解决背景技术中的问题。

为实现上述目的，本发明提供如下技术方案：一种消化科胃溃疡直接给药治疗留置装置，包括给药箱，所述给药箱的侧面安装有开源单片机，给药箱通过给药管连通有喷头，所述给药管与给药箱的连接处安装有增压泵，给药管上靠近喷头的位置设有监控装置，所述喷头的底部安装有清洁设备，清洁设备通过连接机构连接有废物收集装置，所述开源单片机分别与增压泵和外接电源电连接。

作为本发明的一种优选技术方案，所述监控装置包括安装环，安装环套接在给药管上，所述安装环的侧面安装有红外摄像头，红外摄像头与开源单片机电连接。

作为本发明的一种优选技术方案，所述清洁设备包括摆动电机，摆动电机安装在喷头的底部，所述摆动电机的输出轴上安装有滚刷，滚刷通过连接机构与废物收集装置连接，所述摆动电机与开源单片机电连接。

作为本发明的一种优选技术方案，所述废物收集装置包括托盘，托盘通过连接机构与滚刷连接，所述托盘的侧面均匀设有防滑凸起。

作为本发明的一种优选技术方案，所述连接机构包括接头和凸槽，凸槽开设在托盘的内侧底部，所述接头设在滚刷的底部且对应凸槽设置，所述接头伸入凸槽的内部且与凸槽螺纹连接。

与现有技术相比，本发明的有益效果是：本消化科胃溃疡直接给药治疗留置装置，通过监控装置对胃内环境进行直接监控，从而确定给药位置，其给药精准，减少了药液浪费，通过清洁设备在给药前对溃疡部位进行清理，从而加速药物吸收，提高了治疗的效果。

附图说明

图1为本发明结构示意图；

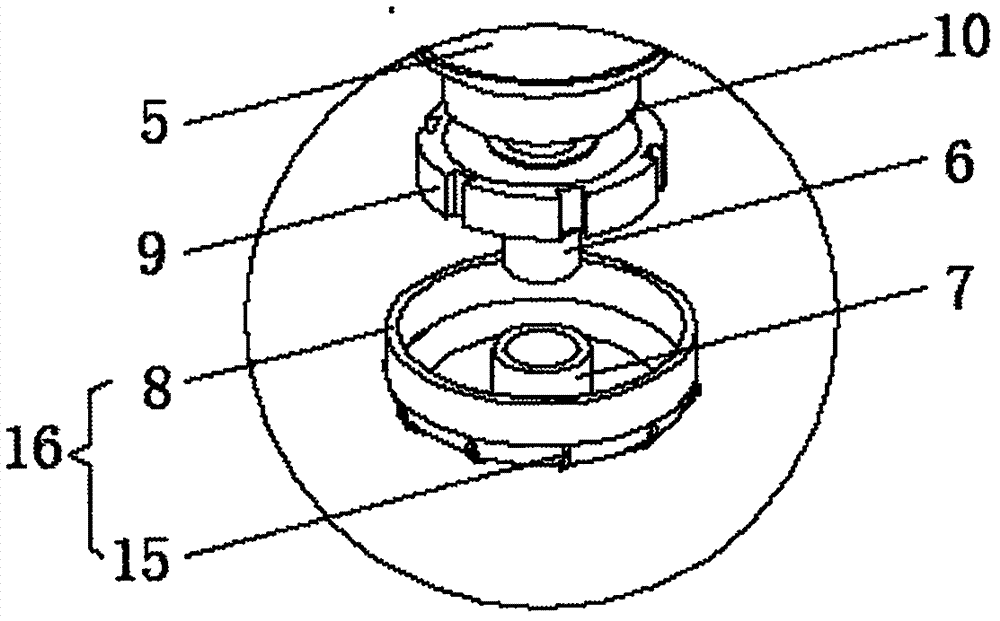

图2为本发明连接机构放大图；

图3为本发明底部结构示意图。

图中：1给药箱、2开源单片机、3安装环、4红外摄像头、5喷头、6接头、7凸槽、8托盘、9滚刷、10摆动电机、11给药管、12监控装置、13连接机构、14清洁设备、15防滑凸起、16废物收集装置、17增压泵。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-3，本发明提供一种技术方案：一种消化科胃溃疡直接给药治疗留置装置，包括给药箱1，给药箱1的侧面安装有开源单片机2，给药箱1通过给药管11连通有喷头5，给药管11与给药箱1的连接处安装有增压泵17，给药管11上靠近喷头5的位置设有监控装置12，喷头5的底部安装有清洁设备14，清洁设备14通过连接机构13连接有废物收集装置16，开源单片机2分别与增压泵17和外接电源电连接；

监控装置12包括安装环3，安装环3套接在给药管11上，安装环3的侧面安装有红外摄像头4，红外摄像头4与开源单片机2电连接，红外摄像头4对胃内环境进行监控，监控的信息传递给开源单片机2，开源单片机2对信息进行分析处理，判断胃部是否溃烂，在发现溃烂时，控制清洁设备14对溃烂部分进行清除，同时增压泵17抽取给药箱内1的药液进入喷头5，通过喷头5对溃烂部位进行施药，施药精准，减少了药液浪费，提高了治疗的效果；

清洁设备14包括摆动电机10，摆动电机10安装在喷头5的底部，摆动电机10的输出轴上安装有滚刷9，滚刷9通过连接机构13与废物收集装置16连接，摆动电机10与开源单片机2电连接，摆动电机10带动滚刷9摆动对溃烂部分进行清除，便于对溃烂部位进行给药，清除的残渣进入废物收集装置16内部；

废物收集装置16包括托盘8，清除的残渣进入托盘8内部，避免残渣滞留胃部而引起不良反应，托盘8通过连接机构13与滚刷9连接，托盘8的侧面均匀设有防滑凸起15，便于其进行拆卸清洗；

连接机构13包括接头6和凸槽7，凸槽7开设在托盘8的内侧底部，接头6设在滚刷9的底部且对应凸槽7设置，接头6伸入凸槽7的内部且与凸槽7螺纹连接，通过旋转托盘8，使接头6从凸槽7内退出，从而取下托盘8并对其进行清洗消毒，操作简单，为托盘8的下次使用提供了便利；

开源单片机2控制增压泵17、红外摄像头4和摆动电机10均为现有技术中常用的方法。

在使用时：将给药管11通过食道伸入人体内部，红外摄像头4对胃内环境进行监控，监控的信息传递给开源单片机2，开源单片机2对信息进行分析处理，判断胃部是否溃烂，在发现溃烂时，控制摆动电机10带动滚刷9摆动对溃烂部分进行清除，清除的残渣进入托盘8内部，同时增压泵17抽取给药箱内1的药液进入喷头5，通过喷头5对溃烂部位进行施药，在给药完成后，抽出给药管11，通过旋转托盘8，使接头6从凸槽7内退出，从而取下托盘8并对其进行清洗消毒。

本发明通过监控装置12对胃内环境进行直接监控，从而确定给药位置，其给药精准，减少了药液浪费，通过清洁设备14在给药前对溃疡部位进行清理，从而加速药物吸收，提高了治疗的效果。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。

技术特征：

技术总结
本发明公开了一种消化科胃溃疡直接给药治疗留置装置，包括给药箱，所述给药箱的侧面安装有开源单片机，给药箱通过给药管连通有喷头，所述给药管与给药箱的连接处安装有增压泵，给药管上靠近喷头的位置设有监控装置，所述喷头的底部安装有清洁设备，清洁设备通过连接机构连接有废物收集装置，所述开源单片机分别与增压泵和外接电源电连接，所述监控装置包括安装环，安装环套接在给药管上，本消化科胃溃疡直接给药治疗留置装置，通过监控装置对胃内环境进行直接监控，从而确定给药位置，其给药精准，减少了药液浪费，通过清洁设备在给药前对溃疡部位进行清理，从而加速药物吸收，提高了治疗的效果。

技术研发人员：董丽丽
