乳腺患者引流球盛放包的制作方法

本发明涉及医疗器械领域，具体涉及一种乳腺患者引流球盛放包。

背景技术：

现在乳腺癌术后,有引流球的患者主要是应用透明的塑料袋进行引流球的装带，塑料袋装引流球，使得引流球存放没有一定的空间，而且走动过程中容易拉扯，导致引流管脱落，从而造成引流失败或继发性的感染，也不利于统计引流量。

技术实现要素：

有鉴于此，本发明的目的是提供一种乳腺患者引流球盛放包，不仅能为引流球提供足够的存放空间，而且在保证引流球可靠安置的同时使引流球具备一定的活动自由度，避免了拉扯而导致引流管脱落，此外，也有利于统计引流量。

本发明通过以下技术手段解决上述问题：一种乳腺患者引流球盛放包，包括包体以及与包体连接的带子，所述包体由透明材料制成，包体内设置有至少一个引流球固定包，引流球固定包由透明材料制成，引流球固定包上设置有用于统计引流量的刻度。

进一步，所述包体内设置有支板，所述支板的两侧与包体的内壁连接，支板上开设有滑槽，所述引流球固定包通过与滑槽滑动连接的滑块与支板连接。

进一步，所述引流球固定包包括从上而下依次连通的开口、缩口和本体，所述缩口由弹性材料制成。

进一步，所述引流球固定包与滑块可拆卸连接。

进一步，采用能够斜跨的带子。

进一步，所述滑块与滑槽接触的表面设置有弧形卡槽，所述弧形卡槽处设置有滚珠，滚珠相对弧形卡槽可自由滚动且滚动过程中不会与弧形卡槽脱离。

进一步，所述弧形卡槽内设置有润滑液。

本发明的有益效果：本发明公开了一种乳腺患者引流球盛放包，包括包体以及与包体连接的带子，所述包体由透明材料制成，包体内设置有至少一个引流球固定包，引流球固定包由透明材料制成，引流球固定包上设置有用于统计引流量的刻度。该结构的盛放包，不仅能为引流球提供足够的存放空间，而且在保证引流球可靠安置的同时使引流球具备一定的活动自由度，避免了拉扯而导致引流管脱落，此外，也有利于统计引流量。

附图说明

下面结合附图和实施例对本发明作进一步描述。

图1为本发明的结构示意图；

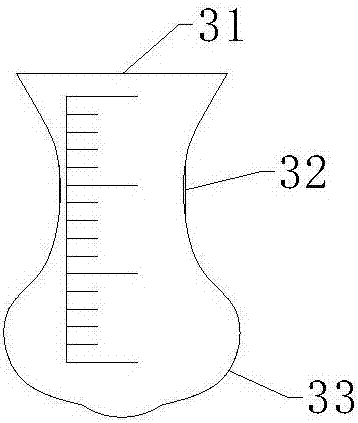

图2为引流固定包的结构示意图；

图3为滑块与滑槽连接的结构示意图。

具体实施方式

以下将结合附图对本发明进行详细说明，如图1-3所示：本发明提供了一种乳腺患者引流球盛放包，包括包体1以及与包体连接的带子2，所述包体由透明材料制成，包体内设置有至少一个引流球固定包3，引流球固定包由透明材料制成，引流球固定包上设置有用于统计引流量的刻度4，带子采用能够斜跨的带子。该结构的盛放包，将引流球放置在引流球固定包内，不仅为引流球提供了足够的存放空间，而且实现了引流球的可靠安置；引流球固定包上设置有用于统计引流量的刻度，有利于统计引流量。综上所述，该结构的盛放包，不仅能为引流球提供足够的存放空间，而且在保证引流球可靠安置的同时使引流球具备一定的活动自由度，避免了拉扯而导致引流管脱落，此外，也有利于统计引流量。

作为上述技术方案的进一步改进，所述包体内设置有支板5，所述支板的两侧与包体的内壁连接，支板上开设有滑槽6，所述引流球固定包通过与滑槽滑动连接的滑块7与支板连接。在使用过程中，若出现较大的拉扯，滑块可相对滑槽移动适当位置，即放置在引流球固定包内的引流球可移动适当位置，在保证引流球可靠安置的同时使引流球具备一定的活动自由度，从而避免了引流管脱落。此外，所述引流球固定包与滑块可拆卸连接，方便将引流球与引流球固定包一同取下。

作为上述技术方案的进一步改进，所述引流球固定包包括从上而下依次连通的开口31、缩口32和本体33，所述缩口由弹性材料制成。使用时，将引流球放置在引流球固定包内，随着引流的进行，引流球逐渐加重，进而对缩口产生拉力，使缩口产生变形并逐渐缩小，有利于使引流球稳固于本体内。

作为上述技术方案的进一步改进，所述滑块与滑槽接触的表面设置有弧形卡槽，所述弧形卡槽处设置有滚珠8，滚珠相对弧形卡槽可自由滚动且滚动过程中不会与弧形卡槽脱离。采用该种设计，提高了滑动配合的灵活性。

作为上述技术方案的进一步改进，所述弧形卡槽内设置有润滑液。在滑动过程中，滚珠滚动，将润滑液带出，对滑动副起润滑作用。

最后说明的是，以上实施例仅用以说明本发明的技术方案而非限制，尽管参照较佳实施例对本发明进行了详细说明，本领域的普通技术人员应当理解，可以对本发明的技术方案进行修改或者等同替换，而不脱离本发明技术方案的宗旨和范围，其均应涵盖在本发明的权利要求范围当中。

技术特征：

技术总结
本发明公开了一种乳腺患者引流球盛放包，包括包体以及与包体连接的带子，所述包体由透明材料制成，包体内设置有至少一个引流球固定包，引流球固定包由透明材料制成，引流球固定包上设置有用于统计引流量的刻度。该结构的盛放包，不仅能为引流球提供足够的存放空间，而且在保证引流球可靠安置的同时使引流球具备一定的活动自由度，避免了拉扯而导致引流管脱落，此外，也有利于统计引流量。

技术研发人员：严晓娜;杨英
受保护的技术使用者：中国人民解放军第三军医大学第一附属医院
技术研发日：2017.09.29
技术公布日：2018.02.16
