一种便于清洗的儿童保健奶瓶的制作方法

本实用新型属于儿童保健技术领域，具体为一种便于清洗的儿童保健奶瓶。

背景技术：

奶瓶，是用来盛奶的一种器具，一般给婴儿使用。奶瓶本身不包含奶嘴，仅仅指瓶身，但是一般生产婴儿奶瓶的厂家都会随瓶赠送一只奶嘴。对于奶瓶中的婴儿奶瓶，在原料上来说，可以分为：玻璃奶瓶、塑料奶瓶和硅胶奶瓶。其中塑料奶瓶的材质一般有pc、pp、pes、ppsu、硅胶。

现有的奶瓶多为一体化结构，瓶底无法拆卸，导致其清洗十分的不便，其次奶瓶的结构简单，功能单一，不具备加热和搅拌混合的作用，导致其使用效果较差，满足不了使用者的需求。

技术实现要素：

本实用新型的目的在于：为了解决现有的奶瓶多为一体化结构，瓶底无法拆卸，导致其清洗十分的不便，其次奶瓶的结构简单，功能单一，不具备加热和搅拌混合的作用，导致其使用效果较差的问题，提供一种便于清洗的儿童保健奶瓶。

本实用新型采用的技术方案如下：

一种便于清洗的儿童保健奶瓶，包括奶瓶本体，所述奶瓶本体底部螺纹连接有可拆卸结构的底座，且底座外表壁上设置有控制按键，所述奶瓶本体上设置有刻度度，所述奶瓶本体上套接有环形圈，且环形圈上焊接有把手，所述奶瓶本体顶部螺纹连接有密封盖，且密封盖的顶部中心处设置有奶嘴，所述奶瓶本体的顶部位于密封盖外侧四周卡接有透明罩，所述底座的内部中心处嵌设有电动马达，所述电动马达的输出轴上转动连接有搅拌轴，且搅拌轴上焊接有与搅拌轴相互垂直的搅拌杆，所述底座的内部嵌设有蓄电池，所述底座的底部嵌设有充电孔，所述底座的上表面嵌设有电热管。

其中，所述把手共设置有两个，且两个把手关于环形圈的竖直中线相互对称。

其中，所述透明罩内表壁上设置有环形凸块。

其中，所述充电孔的输出端与蓄电池的输入端电性连接，且蓄电池的输出端分别与电动马达和电热管的输入端电性连接。

其中，所述搅拌杆共设置有四个，且四个搅拌杆分为两组，每组两个对称焊接在搅拌轴的两侧表壁上。

综上所述，由于采用了上述技术方案，本实用新型的有益效果是：

1、本实用新型中，奶瓶本体底部螺纹连接有可拆卸结构的底座，可以奶瓶本体顶部的密封盖和底部螺纹连接的底座拆卸下来，从而方便了该儿童保健奶瓶的清洗和消毒；

2、本实用新型中，底座上设置有电动马达带动其转动的搅拌轴，底座上设置有电热管，在通过该儿童保健奶瓶进行喂养时，可以通过电热管对奶瓶中的牛奶进行加热，保证牛奶的温度，搅拌轴和搅拌杆的设置，一方面可以对牛奶进行搅拌，提高奶粉与水混合的均匀性，另一方面提高了牛奶受热的均匀性；

3、本实用新型中，底座内设置有蓄电池，可以通过充电孔给蓄电池充电，从而使用该儿童保健奶瓶时，可以不需要外接电源，便于外出携带使用，提高其使用的便利性。

附图说明

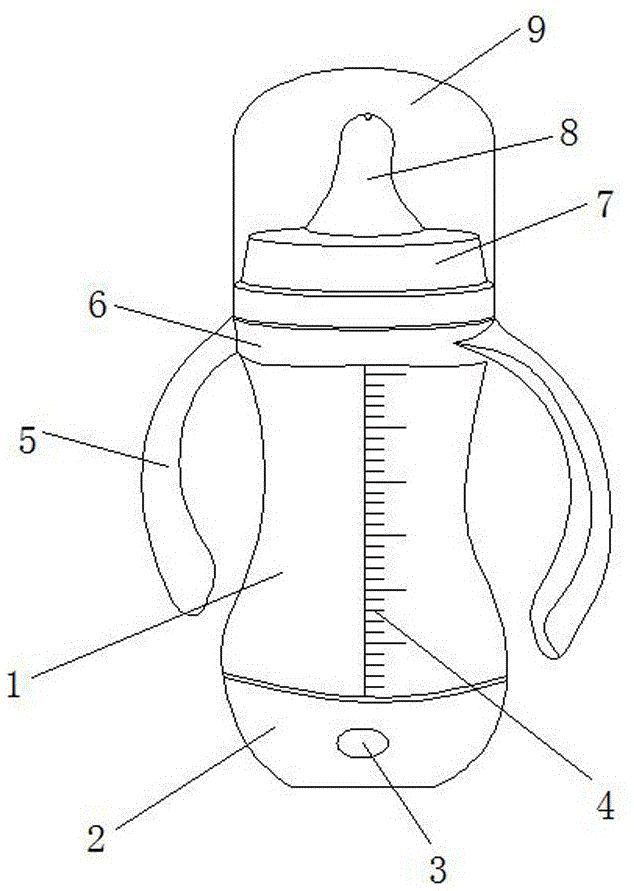

图1为本实用新型的结构示意简图。

图2为本实用新型中底座的结构示意图。

图3为本实用新型中透明罩的结构示意图。

图中标记：1、奶瓶本体；2、底座；3、控制按键；4、刻度尺；5、把手；6、环形圈；7、密封盖；8、奶嘴；9、透明罩；10、电动马达；11、搅拌轴；12、搅拌杆；13、蓄电池；14、充电孔；15、电热管；16、环形凸块。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅用以解释本实用新型，并不用于限定本实用新型。

参照图1-3，一种便于清洗的儿童保健奶瓶，包括奶瓶本体1，奶瓶本体1底部螺纹连接有可拆卸结构的底座2，且底座2外表壁上设置有控制按键3，奶瓶本体1上设置有刻度度4，奶瓶本体1上套接有环形圈6，且环形圈6上焊接有把手5，奶瓶本体1顶部螺纹连接有密封盖7，且密封盖7的顶部中心处设置有奶嘴8，奶瓶本体1的顶部位于密封盖7外侧四周卡接有透明罩9，底座2的内部中心处嵌设有电动马达10，电动马达10的输出轴上转动连接有搅拌轴11，且搅拌轴11上焊接有与搅拌轴11相互垂直的搅拌杆12，底座2的内部嵌设有蓄电池13，底座2的底部嵌设有充电孔14，底座2的上表面嵌设有电热管15。

把手5共设置有两个，且两个把手5关于环形圈6的竖直中线相互对称，透明罩9内表壁上设置有环形凸块16，充电孔14的输出端与蓄电池13的输入端电性连接，且蓄电池13的输出端分别与电动马达10和电热管15的输入端电性连接，搅拌杆12共设置有四个，且四个搅拌杆12分为两组，每组两个对称焊接在搅拌轴11的两侧表壁上。

把手5的设置，用于奶瓶本体1的握取使用，充电孔14用于蓄电池13的充电，底座2外表壁设置有隔热保温层，降低温度的流失，也提高其使用的安全性。

工作原理：使用时，首先打开密封盖7，向奶瓶本体1内部加入适量的奶瓶和饮用水，此时可以螺纹连接好密封盖7，卡接好透明罩9，然后通过控制按键3打开电热管15和电动马达10，蓄电池13给电热管15和电动马达10供电，电热管15开始发热对牛奶进行加热，同时电动马达10带动搅拌轴11转动，通过搅拌轴1上的搅拌杆12对牛奶进行搅拌，提高了奶粉与饮用水混合的均匀性，同时提高牛奶受热的均匀性，当牛奶加热到指定的温度时，可以通过控制按键3关闭电热管15和电动马达10，此时便可以给儿童进行喂养，该儿童保健奶瓶，设计合理，使用方便，便于推广使用。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。

技术特征：

1.一种便于清洗的儿童保健奶瓶，包括奶瓶本体（1），其特征在于：所述奶瓶本体（1）底部螺纹连接有可拆卸结构的底座（2），且底座（2）外表壁上设置有控制按键（3），所述奶瓶本体（1）上设置有刻度度（4），所述奶瓶本体（1）上套接有环形圈（6），且环形圈（6）上焊接有把手（5），所述奶瓶本体（1）顶部螺纹连接有密封盖（7），且密封盖（7）的顶部中心处设置有奶嘴（8），所述奶瓶本体（1）的顶部位于密封盖（7）外侧四周卡接有透明罩（9），所述底座（2）的内部中心处嵌设有电动马达（10），所述电动马达（10）的输出轴上转动连接有搅拌轴（11），且搅拌轴（11）上焊接有与搅拌轴（11）相互垂直的搅拌杆（12），所述底座（2）的内部嵌设有蓄电池（13），所述底座（2）的底部嵌设有充电孔（14），所述底座（2）的上表面嵌设有电热管（15）。

2.如权利要求1所述的一种便于清洗的儿童保健奶瓶，其特征在于：所述把手（5）共设置有两个，且两个把手（5）关于环形圈（6）的竖直中线相互对称。

3.如权利要求1所述的一种便于清洗的儿童保健奶瓶，其特征在于：所述透明罩（9）内表壁上设置有环形凸块（16）。

4.如权利要求1所述的一种便于清洗的儿童保健奶瓶，其特征在于：所述充电孔（14）的输出端与蓄电池（13）的输入端电性连接，且蓄电池（13）的输出端分别与电动马达（10）和电热管（15）的输入端电性连接。

5.如权利要求1所述的一种便于清洗的儿童保健奶瓶，其特征在于：所述搅拌杆（12）共设置有四个，且四个搅拌杆（12）分为两组，每组两个对称焊接在搅拌轴（11）的两侧表壁上。

技术总结
本实用新型公开了一种便于清洗的儿童保健奶瓶，包括奶瓶本体，所述奶瓶本体底部螺纹连接有可拆卸结构的底座，且底座外表壁上设置有控制按键，所述奶瓶本体上设置有刻度度，所述奶瓶本体上套接有环形圈，且环形圈上焊接有把手，所述奶瓶本体顶部螺纹连接有密封盖，且密盖该的顶部中心处设置有奶嘴，所述奶瓶本体的顶部位于密封盖外侧四周卡接有透明罩，所述底座的内部中心处嵌设有电动马达，所述电动马达的输出轴上转动连接有搅拌轴。本实用新型奶瓶本体底部螺纹连接有可拆卸结构的底座，可以奶瓶本体顶部的密封盖和底部螺纹连接的底座拆卸下来，从而方便了该儿童保健奶瓶的清洗和消毒。

技术研发人员：易燕;韩娟;高学习;任娟;冀有随;柴艳婷;程琳;陈秋萍;王永兰
受保护的技术使用者：十堰市妇幼保健院
技术研发日：2019.01.24
技术公布日：2020.05.19
