一种牙科高速手机吸油帽盖的制作方法

本实用新型涉及牙科设备技术领域，具体涉及一种牙科高速手机吸油帽盖。

背景技术：

牙科手机是口腔科临床治疗最常用的设备，由于它在治疗过程中密切接触患者唾液、血液、龈沟液和牙菌斑，其表面和机头内部涡轮组件及管道在使用后均可能受到不同程度的病原微生物污染，所以它属于临床上造成交叉感染最具危险性的器械之一，必须经灭菌处理，而高速手机在注入润滑油保养后，进行塑封包装灭菌时，因灭菌抽真空过程会将内部润滑油部分抽出造成油性湿包，导致灭菌不合格，无菌屏障破坏，需重新灭菌处理，目前靠注油后擦拭余油无法彻底解决问题，影响手机使用寿命和临床使用周转。

技术实现要素：

（一）要解决的技术问题

为了克服现有技术不足，现提出一种牙科高速手机吸油帽盖，解决了现有设备只能通过反复擦拭不能彻底解决油性湿包的问题，不论从处理时间、处理次数，还是无菌物品质量，都受到较大影响的问题。

（二）技术方案

本实用新型通过如下技术方案实现：本实用新型提出了一种牙科高速手机吸油帽盖，包括高速手机本体、帽盖、弹性松紧带、连接带和镂空区域，所述高速手机本体尾部安装有帽盖，所述帽盖前端设有弹性松紧带，且该弹性松紧带通过连接带与帽盖的帽身四周进行固定，所述帽盖通过弹性松紧带与高速手机本体进行固定，所述帽盖前端盖口处与弹性松紧带之间设有镂空区域，所述帽盖包括无菌吸油纸、双面硅油纸和耐高温胶，所述无菌吸油纸为内层结构，所述双面硅油纸为外层结构，所述双面硅油纸之间通过耐高温胶相互粘接固定。

进一步的，所述帽盖呈帽状结构。

进一步的，所述帽盖可将高速手机本体尾部接头进行全包裹。

进一步的，所述弹性松紧带为环形状。

进一步的，所述帽盖承受温度不超过135摄氏度。

进一步的，所述连接带为圆柱形支柱式连接结构。

（三）有益效果

本实用新型相对于现有技术，具有以下有益效果：

1)、为解决现设备在注入润滑油保养后，进行塑封包装灭菌时，因灭菌抽真空过程会将内部润滑油部分抽出造成油性湿包，导致灭菌不合格，无菌屏障破坏，需重新灭菌处理，目前靠注油后擦拭余油无法彻底解决问题，影响手机灭菌质量、使用寿命和临床使用周转，通过将帽盖对高速手机尾部接头进行全包裹，渗油吸附，进行不超过135摄氏度的条件下进行压力蒸汽灭菌，在帽盖口与弹性松紧带之间设有镂空区域，而弹性松紧带通过连接带与帽身进行固定，使高温灭菌的蒸汽穿透性好，保证灭菌效果，且取出后也能保持美观以及渗油吸附，耐高温材质对杀菌不受影响，能够将牙科手机日常维护做到更好，且成本低，使用简便，使用效果好，提高牙科手机日常维护的效率，提高工作质量等。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

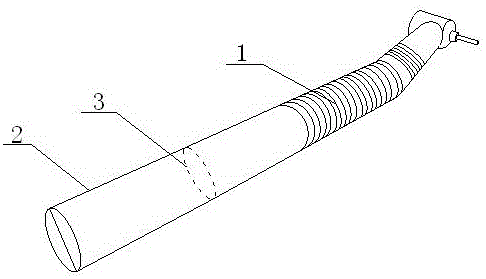

图1为本实用新型的结构示意图；

图2为本实用新型的牙科高速手机尾部吸油帽盖原理图。

图中：高速手机本体-1、帽盖-2、弹性松紧带-3、镂空区域-4、无菌吸油纸-21、双面硅油纸-22、耐高温胶-23、连接带-31。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

请参阅图1和图2，本实用新型提供一种牙科高速手机吸油帽盖：包括高速手机本体1、帽盖2、弹性松紧带3、连接带31和镂空区域4，高速手机本体1尾部安装有帽盖2，帽盖2前端设有弹性松紧带3，且该弹性松紧带3通过连接带31与帽盖2的帽身四周进行固定，帽盖2通过弹性松紧带3与高速手机本体1进行固定，帽盖2前端盖口处与弹性松紧带3之间设有镂空区域4，帽盖2包括无菌吸油纸21、双面硅油纸22和耐高温胶23，无菌吸油纸21为内层结构，双面硅油纸22为外层结构，双面硅油纸22之间通过耐高温胶23相互粘接固定。

其中，所述帽盖2呈帽状结构，便于与高速手机本体1尾部接头更好的进行对接。

其中，所述帽盖2可将高速手机本体1尾部接头进行全包裹，通过帽盖2对高速手机本体1尾部接全包裹后，更好的对渗油进行吸附。保证手机本体1灭菌有效性，降低重复灭菌造成的损耗，增加使用周转率。

其中，所述弹性松紧带3为环形状，帽盖2通过弹性松紧带3可对高速手机本体1进行固定。

其中，所述帽盖2承受温度不超过135摄氏度，其帽盖2的无菌吸油纸21、双面硅油纸22和耐高温胶23在使用时耐高温、耐高压。

其中，所述连接带31为圆柱形支柱式连接结构，使弹性松紧带3与帽盖2方便连接且连接更加固定。

工作原理：在使用牙科高速手机时，将帽盖2对高速手机本体1尾部接头进行全包裹，通过设置的弹性松紧带3将帽盖2和高速手机本体1进行固定，高速手机本体1在灭菌时，尾部渗出的润滑油由内层无菌吸油纸21进行吸附，而双面硅油纸22通过耐高温胶23粘接于无菌吸油纸21外层，可防止油液渗漏，并能够耐高温高压，通过将帽盖2对高速手机本体1尾部接头进行全包裹，渗油吸附，进行不超过135摄氏度的条件下进行压力蒸汽灭菌，在帽盖2口与弹性松紧带3之间设有镂空区域4，而弹性松紧带3通过连接带31与帽身进行固定，使高温灭菌的蒸汽穿透性好，保证灭菌效果，取出后也能保持美观以及渗油吸附，耐高温材质对杀菌不受影响，能够将牙科手机日常维护做到更好，且成本低，使用简便，使用效果好，提高牙科手机日常维护的效率，提高工作质量等，弹性松紧带3与帽盖2形状相同，帽盖2通过弹性松紧带3可对高速手机本体1进行固定，帽盖2可将高速手机本体1尾部接头进行全包裹，通过帽盖2对高速手机本体1尾部接全包裹后，更好的对渗油进行吸附，增加高速手机本体1受用后的美观性，且提高尾部的效率，帽盖2呈圆柱形结构，便于与高速手机本体1尾部接头更好的进行对接，该该弹性松紧带3通过连接带31与帽盖2的帽身四周进行固定，且连接带31为圆柱形支柱式连接结构，使弹性松紧带3与帽盖2方便连接且连接更加固定。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点，对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。

技术特征：

1.一种牙科高速手机吸油帽盖，包括高速手机本体（1），其特征在于：还包括帽盖（2）、弹性松紧带（3）、连接带（31）和镂空区域（4），所述高速手机本体（1）尾部安装有帽盖（2），所述帽盖（2）前端设有弹性松紧带（3），且该弹性松紧带（3）通过连接带（31）与帽盖（2）的帽身四周进行固定，所述帽盖（2）通过弹性松紧带（3）与高速手机本体（1）进行固定，所述帽盖（2）前端盖口处与弹性松紧带（3）之间设有镂空区域（4），所述帽盖（2）包括无菌吸油纸（21）、双面硅油纸（22）和耐高温胶（23），所述无菌吸油纸（21）为内层结构，所述双面硅油纸（22）为外层结构，所述双面硅油纸（22）之间通过耐高温胶（23）相互粘接固定。

2.根据权利要求1所述的一种牙科高速手机吸油帽盖，其特征在于：所述帽盖（2）呈帽状结构。

3.根据权利要求2所述的一种牙科高速手机吸油帽盖，其特征在于：所述帽盖（2）可将高速手机本体（1）尾部接头进行全包裹。

4.根据权利要求1所述的一种牙科高速手机吸油帽盖，其特征在于：所述弹性松紧带（3）为环形状。

5.根据权利要求1所述的一种牙科高速手机吸油帽盖，其特征在于：所述帽盖（2）承受温度不超过135摄氏度。

6.根据权利要求1所述的一种牙科高速手机吸油帽盖，其特征在于：所述连接带（31）为圆柱形支柱式连接结构。

技术总结
本实用新型公开了一种牙科高速手机吸油帽盖，其结构包括高速手机本体、帽盖、弹性松紧带、连接带和镂空区域，本实用新型通过将帽盖对高速手机尾部接头进行全包裹，渗油吸附，进行不超过135摄氏度的条件下进行压力蒸汽灭菌，在帽盖口与弹性松紧带之间设有镂空区域，而弹性松紧带通过连接带与帽身进行固定，使高温灭菌的蒸汽穿透性好，保证灭菌效果，且取出后也能保持美观以及渗油吸附，耐高温材质对杀菌不受影响，能够将牙科手机日常维护做到更好，且成本低，使用简便，使用效果好，提高牙科手机日常维护的效率，提高工作质量等。

技术研发人员：徐群丽;林丹丹;管元旦;邹艳琴
受保护的技术使用者：浙江大学医学院附属口腔医院
技术研发日：2019.05.28
技术公布日：2020.06.19
