一种重力发热垫的制作方法

本实用新型涉及一种保健器材，尤其指一种重力发热垫。

背景技术：

随着现代社会生活节奏不断加快，亚健康已经成为现代人的通病。人们的压力越来越重，身体超额负荷运转，这带来了更多的睡眠和情绪问题，同时可解决因肌肉酸疼，或身体有体寒。

而在美国职业治疗（occupationaltherapy）领域一直流行一款被称为“加重毯”的产品，其主要特点就是毯子施加在人身体上的重量要超过人体体重的10%。关于重力毯可以改善睡眠状态、减轻压力的研究其实已经有一段时间了，并且获得了科学认证。另外，调查研究显示，对人体进行热敷可以加快血循环，加快新陈代谢，以及缓解焦虑、放松心情的效果，还能提高失眠障碍者的睡眠质量。

对于长期伏案工作、学习的人，尤其像办公室的工作人员、工作时间较长的出租车司机、课业繁重的学生，由于其职业的特点，每天都需要长时间的坐着，同时又缺乏足够的体育锻炼，长期如此，往往会对身体的机能产生一定的伤害，肩部、颈部、腰部的不适最为常见。

技术实现要素：

本实用新型所要解决的技术问题是针对现有技术的现状，提供结构简单、使用方便，且能有效缓解身体不适的一种重力发热垫。

本实用新型解决上述技术问题所采用的技术方案为：

一种重力发热垫，包括有发热垫本体，发热垫本体上连接有控制器，该控制器上连接有电源线，发热垫本体呈矩形结构，发热垫本体采用多层结构，从上至下依次包括珊瑚绒层、上针刺棉层、发热层、上涤纶布层、填充层、下涤纶布层、下针刺棉层以及经编拉毛布层，发热层内埋设有发热线，该发热线与电源线形成电回路，填充层内设置有填充区，填充区内均匀填充有玻璃珠或者矿石。

优化的技术措施还包括：

上述的填充层为无胶棉层或者碳布层。

上述的发热垫本体上固定有母座，控制器通过控制线与所述母座相连接。

上述的控制器包括相盖合的控制器上盖和控制器下盖，控制器内设置有pcb板，控制器上设置有与pcb板上的开关相配合的开关按钮。

上述的pcb板上设置有指示灯，指示灯外罩设有灯罩，控制器上盖上在对应指示灯位置设置有透光孔。

上述的母座包括有母座底座、母座下盖以及母座上盖，母座内设置有相适配的端子组件和四芯公座，端子组件上连接有青铜公端子，四芯公座上连接有青铜母端子。

本实用新型的一种重力发热垫，结构简单，采用多层结构，从上至下依次包括珊瑚绒层、上针刺棉层、发热层、上涤纶布层、填充层、下涤纶布层、下针刺棉层以及经编拉毛布层，在填充层的填充区内均匀填充玻璃珠或者矿石以增加重量，在发热层内埋设有发热线以提供热源，本重力发热垫，将重力产品和加热产品相结合，能够有效提高其保健效果；另外，发热线产生的热量传递至填充区的玻璃珠或者矿石，能够使热量分布更为均匀，降温慢，热疗效果更好；其上下表面采用不同的材料制成，以满足不同使用者的需求。使用时，将本重力发热垫通电后盖于使用部分即可。

附图说明

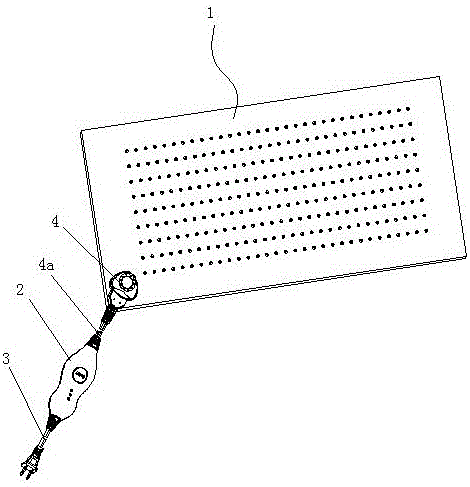

图1是本实用新型实施例的结构示意图；

图2是图1中发热垫本体的分解示意图；

图3是图1中控制器的分解示意图；

图4是图1中母座的分解示意图。

具体实施方式

以下结合附图实施例对本实用新型作进一步详细描述。

如图1至图4所示为本实用新型的结构示意图，

其中的附图标记为：发热垫本体1、珊瑚绒层11、上针刺棉层12、发热层13、发热线13a、上涤纶布层14、填充层15、填充区15a、下涤纶布层16、下针刺棉层17、经编拉毛布层18、控制器2、控制器上盖21、透光孔21a、控制器下盖22、pcb板23、开关23a、指示灯23b、开关按钮24、灯罩25、电源线3、母座4、控制线4a、母座底座41、母座下盖42以及母座上盖43、端子组件44、四芯公座45、青铜公端子46、青铜母端子47。

如图1至图4所示，

一种重力发热垫，包括有发热垫本体1，发热垫本体1上连接有控制器2，该控制器2上连接有电源线3，发热垫本体1呈矩形结构，发热垫本体1采用多层结构，从上至下依次包括珊瑚绒层11、上针刺棉层12、发热层13、上涤纶布层14、填充层15、下涤纶布层16、下针刺棉层17以及经编拉毛布层18，发热层13内埋设有发热线13a，该发热线13a与电源线3形成电回路，填充层15内设置有填充区15a，填充区15a内均匀填充有玻璃珠或者矿石。

上述的矿石为赭石、白玉石、红玉石等。玻璃珠的直径选用8mm至12mm。

发热层13的发热线13a呈长度方向的连续s形排列，加工更为方便。

实施例中，填充层15为无胶棉层或者碳布层。

实施例中，发热垫本体1上固定有母座4，控制器2通过控制线4a与所述母座4相连接。

实施例中，控制器2包括相盖合的控制器上盖21和控制器下盖22，控制器2内设置有pcb板23，控制器2上设置有与pcb板23上的开关23a相配合的开关按钮24。

实施例中，pcb板23上设置有指示灯23b，指示灯23b外罩设有灯罩25，控制器上盖21上在对应指示灯23b位置设置有透光孔21a。

控制器上盖21和控制器下盖22盖合后用螺钉固定。

实施例中，母座4包括有母座底座41、母座下盖42以及母座上盖43，母座4内设置有相适配的端子组件44和四芯公座45，端子组件44上连接有青铜公端子46，四芯公座45上连接有青铜母端子47。

本实用新型的重力发热垫，采用矩形结构，合适用于多个部位，比如肩部、腰部、腿部等，使用时，将重力发热垫盖于使用部位，将电源线3连接电源，通过控制器2控制发热线13a发热与否，在看电视、休息、学习、工作时均可使用，不占用任何时间，在工作、休息过程中轻松完成保健，既节约时间，又保护身体。

本重力发热垫的上表面采用珊瑚绒材料，下表面采用经编拉毛布材料，上表面质地更为柔软，使用者可以根据个人习惯以及需求进行选择使用。重力发热垫内部设置填充层15，通过玻璃珠或者矿石对填充区15a的均匀填充以增加重力发热垫重量，利用“重力毯”原理达到保健效果。发热层13内埋设有发热线13a，通电后，发热线13a产生热量对使用者进行热疗，能够加快血循环，加快新陈代谢，发热线13a配合填充区15a内玻璃珠或者矿石，能够使热量更为均匀，且降温慢，热疗效果更好。本重力发热垫将重力产品与加热产品的功能相结合，能够更有效地缓解身体不适，起到保健作用。

填充层15的两侧设置涤纶布层，用涤纶布层将填充层15包裹，并将填充层15与发热层相隔离，结构更为合理。

本实用新型的最佳实施例已阐明，由本领域普通技术人员做出的各种变化或改型都不会脱离本实用新型的范围。

技术特征：

1.一种重力发热垫，包括有发热垫本体(1)，所述的发热垫本体(1)上连接有控制器(2)，该控制器(2)上连接有电源线(3)，其特征是：所述的发热垫本体(1)呈矩形结构，所述的发热垫本体(1)采用多层结构，从上至下依次包括珊瑚绒层(11)、上针刺棉层(12)、发热层(13)、上涤纶布层(14)、填充层(15)、下涤纶布层(16)、下针刺棉层(17)以及经编拉毛布层(18)，所述的发热层(13)内埋设有发热线(13a)，该发热线(13a)与电源线(3)形成电回路，所述的填充层(15)内设置有填充区(15a)，所述的填充区(15a)内均匀填充有玻璃珠或者矿石。

2.根据权利要求1所述的一种重力发热垫，其特征是：所述的填充层(15)为无胶棉层或者碳布层。

3.根据权利要求2所述的一种重力发热垫，其特征是：所述的发热垫本体(1)上固定有母座(4)，所述的控制器(2)通过控制线(4a)与所述母座(4)相连接。

4.根据权利要求3所述的一种重力发热垫，其特征是：所述的控制器(2)包括相盖合的控制器上盖(21)和控制器下盖(22)，所述的控制器(2)内设置有pcb板(23)，所述的控制器(2)上设置有与pcb板(23)上的开关(23a)相配合的开关按钮(24)。

5.根据权利要求4所述的一种重力发热垫，其特征是：所述的pcb板(23)上设置有指示灯(23b)，所述的指示灯(23b)外罩设有灯罩(25)，所述的控制器上盖(21)上在对应指示灯(23b)位置设置有透光孔(21a)。

6.根据权利要求5所述的一种重力发热垫，其特征是：所述的母座(4)包括有母座底座(41)、母座下盖(42)以及母座上盖(43)，所述的母座(4)内设置有相适配的端子组件(44)和四芯公座(45)，所述的端子组件(44)上连接有青铜公端子(46)，所述的四芯公座(45)上连接有青铜母端子(47)。

技术总结
本实用新型涉及一种重力发热垫，包括有发热垫本体，发热垫本体上连接有控制器，该控制器上连接有电源线，发热垫本体呈矩形结构，发热垫本体采用多层结构，从上至下依次包括珊瑚绒层、上针刺棉层、发热层、上涤纶布层、填充层、下涤纶布层、下针刺棉层以及经编拉毛布层，发热层内埋设有发热线，该发热线与电源线形成电回路，填充层内设置有填充区，填充区内均匀填充有玻璃珠或者矿石。其优点在于：结构简单，使用方便，将重力产品和加热产品相结合，能够有效提高对颈部的保健效果，其上下表面采用不同的材料制成，以满足不同使用者的需求。

技术研发人员：谭显波
受保护的技术使用者：宁波百乐威电器有限公司
技术研发日：2019.06.06
技术公布日：2020.05.12
