一种节育环放置器的制作方法

本实用新型涉及节育环放置器技术领域，尤其涉及一种节育环放置器。

背景技术：

节育器是一种放置在子宫腔内的避孕装置，由于初期使用的装置多是环状的，通常叫节育环。宫内节育器的种类很多，国内常用的有金属单环、麻花环、混合环、节育环、t形环等，但以金属单环为最多。

目前，现有的节育环放置器仍然存在一些不足之处，首先，现有的节育环放置器对节育环的夹持稳定性不足，在使用节育环放置器对节育环进行放置时节育环容易发生偏移，节育环发生偏移会导致脱环甚至带环妊娠，降低了节育环的使用效果；其次，现有的节育环放置器缺乏防护装置，节育环放置器在放置节育环时，节育环放置器上不规则的凸起容易造成子宫损伤，降低了节育环放置器的安全性。

技术实现要素：

本实用新型的目的在于：为了解决节育环放置器夹持稳定性不足与缺乏防护装置的问题，而提出的一种节育环放置器。

为了实现上述目的，本实用新型采用了如下技术方案：

一种节育环放置器，包括支撑座与第二胶套，所述支撑座远离第二胶套的一侧固定安装有第一胶套，所述支撑座靠近第一胶套的一侧固定安装有支撑套，所述支撑套远离支撑座的一侧通过销轴转动连接有两个弧形推块，两个所述弧形推块远离第一胶套的一侧水平端均焊接有固定块，所述弧形推块远离固定块的一侧焊接有水平推杆，所述水平推杆通过弹簧与支撑套弹性连接，所述支撑座竖直端水平穿设有拉动杆，所述拉动杆靠近水平推杆的一侧固定安装有推动杆，所述推动杆靠近水平推杆的一侧转动连接有滑块，所述滑块通过限位滑槽与水平推杆滑动连接。

作为上述技术方案的进一步描述：

所述固定块呈弧形结构，且两个固定块开口相对。

作为上述技术方案的进一步描述：

所述拉动杆远离推动杆的一侧固定安装有环形扣。

作为上述技术方案的进一步描述：

所述滑块设置有两个，且两个滑块均与水平推杆卡扣连接。

作为上述技术方案的进一步描述：

所述拉动杆与支撑座滑动连接。

作为上述技术方案的进一步描述：

两个所述弧形推块均呈弧形结构，且两个弧形推块开口相对。

综上所述，由于采用了上述技术方案，本实用新型的有益效果是：

1、本实用新型中，水平推杆倾斜设置使得拉动杆控制推动杆进行水平位移时，两个弧形推块能实现闭合或张开，且两个弧形固定块的设计，贴合节育环结构特征，提高了节育环放置器夹持的稳定性，使得节育环放置器放置节育环的准确性，保证了节育环的使用效果。

2、本实用新型中，第一胶套与支撑座的配合使用，使得节育环放置器在对节育环进行放置时，节育环放置器本身的结构不会对子宫造成伤害，保证了节育环放置器的安全性。

附图说明

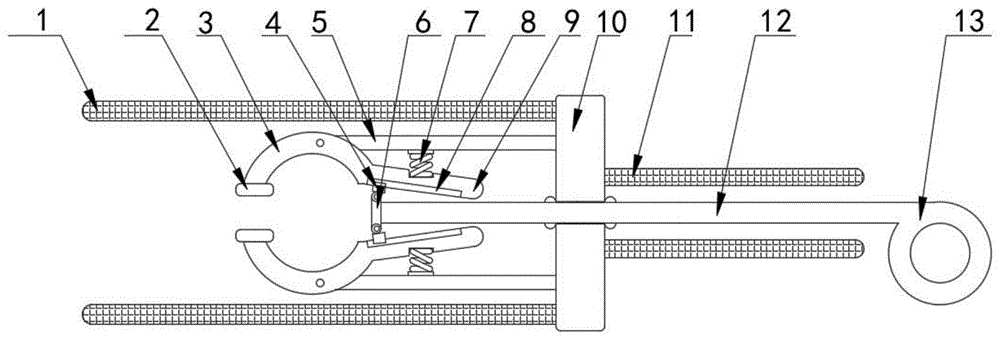

图1为本实用新型提出的一种节育环放置器的结构示意图；

图2为本实用新型提出的一种节育环放置器的固定块与第一胶套的结构示意图；

图3为本实用新型提出的一种节育环放置器的第二胶套与固定座的结构示意图。

图例说明：

1、第一胶套；2、固定块；3、弧形推块；4、滑块；5、支撑套；6、推动杆；7、弹簧；8、限位滑槽；9、水平推杆；10、支撑座；11、第二胶套；12、拉动杆；13、环形扣。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种节育环放置器，包括支撑座10与第二胶套11，支撑座10远离第二胶套11的一侧固定安装有第一胶套1，支撑座10靠近第一胶套1的一侧固定安装有支撑套5，支撑套5远离支撑座10的一侧通过销轴转动连接有两个弧形推块3，两个弧形推块3远离第一胶套1的一侧水平端均焊接有固定块2，弧形推块3远离固定块2的一侧焊接有水平推杆9，水平推杆9通过弹簧7与支撑套5弹性连接，支撑座10竖直端水平穿设有拉动杆12，拉动杆12靠近水平推杆9的一侧固定安装有推动杆6，推动杆6靠近水平推杆9的一侧转动连接有滑块4，滑块4通过限位滑槽8与水平推杆9滑动连接。

具体的，如图2所示，固定块2呈弧形结构，且两个固定块2开口相对，贴合节育环的结构特征，提高了夹持的稳定性。

具体的，如图1所示，拉动杆12远离推动杆6的一侧固定安装有环形扣13，便于人为拉动拉动杆12。

具体的，如图1所示，滑块4设置有两个，且两个滑块4均与水平推杆9卡扣连接，保证了装置在工作时，滑块4不会脱离限位滑槽8。

具体的，如图1与3所示，拉动杆12与支撑座10滑动连接，保证了拉动杆12的稳定性。

具体的，如图1所示，两个弧形推块3均呈弧形结构，且两个弧形推块3开口相对，通过两个弧形推块3实现固定块2的闭合，同时保证了固定块2的稳定性。

工作原理：使用时，将节育环竖直放置在第一胶套1内，拉动拉动杆12，推动杆6通过滑块4与限位滑槽8的配合进行水平移动，推动杆6会推动水平推杆9贴近支撑套5，水平推杆9带动两个弧形推块3相互靠拢，此时两个固定块2相闭合实现对节育环的夹持，人为手持节育环放置器对节育环进行放置，第一胶套1外表柔软隔离子宫与节育环放置器，位置确定后，松开拉动杆12，水平推杆9会在弹簧7弹性势能的作用下恢复原状，两个固定块2也在弧形推杆3的作用下相互远离，实现节育环的放置。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。

技术特征：

1.一种节育环放置器，包括支撑座（10）与第二胶套（11），其特征在于，所述支撑座（10）远离第二胶套（11）的一侧固定安装有第一胶套（1），所述支撑座（10）靠近第一胶套（1）的一侧固定安装有支撑套（5），所述支撑套（5）远离支撑座（10）的一侧通过销轴转动连接有两个弧形推块（3），两个所述弧形推块（3）远离第一胶套（1）的一侧水平端均焊接有固定块（2），所述弧形推块（3）远离固定块（2）的一侧焊接有水平推杆（9），所述水平推杆（9）通过弹簧（7）与支撑套（5）弹性连接，所述支撑座（10）竖直端水平穿设有拉动杆（12），所述拉动杆（12）靠近水平推杆（9）的一侧固定安装有推动杆（6），所述推动杆（6）靠近水平推杆（9）的一侧转动连接有滑块（4），所述滑块（4）通过限位滑槽（8）与水平推杆（9）滑动连接。

2.根据权利要求1所述的一种节育环放置器，其特征在于，所述固定块（2）呈弧形结构，且两个固定块（2）开口相对。

3.根据权利要求1所述的一种节育环放置器，其特征在于，所述拉动杆（12）远离推动杆（6）的一侧固定安装有环形扣（13）。

4.根据权利要求1所述的一种节育环放置器，其特征在于，所述滑块（4）设置有两个，且两个滑块（4）均与水平推杆（9）卡扣连接。

5.根据权利要求1所述的一种节育环放置器，其特征在于，所述拉动杆（12）与支撑座（10）滑动连接。

6.根据权利要求1所述的一种节育环放置器，其特征在于，两个所述弧形推块（3）均呈弧形结构，且两个弧形推块（3）开口相对。

技术总结
本实用新型公开了一种节育环放置器，包括支撑座与第二胶套，所述支撑座远离第二胶套的一侧固定安装有第一胶套，所述支撑座靠近第一胶套的一侧固定安装有支撑套，所述支撑套远离支撑座的一侧通过销轴转动连接有两个弧形推块，两个所述弧形推块远离第一胶套的一侧水平端均焊接有固定块，所述弧形推块远离固定块的一侧焊接有水平推杆。本实用新型中，水平推杆倾斜设置使得拉动杆控制推动杆进行水平位移时，两个弧形推块能实现闭合或张开，且两个弧形固定块的设计，贴合节育环结构特征，提高了节育环放置器夹持的稳定性，使得节育环放置器放置节育环的准确性，保证了节育环的使用效果。

技术研发人员：蒋一平
受保护的技术使用者：无锡市天一医疗器材有限公司
技术研发日：2019.07.01
技术公布日：2020.07.14
