一种兽医用注射装置的制作方法

本实用新型涉及医疗器械技术领域，尤其涉及一种兽医用注射装置。

背景技术：

兽医用注射器是专门为动物设计的注射药物类器械。现有的兽医用注射器对动物进行药物注射的时候，需要在针头达到规定刺入深度后，才推动注射器活塞将药物注入，然而目前的注射器在使用的时候，往往存在着在注射器刺入动物的皮肤、肌肉过程中就已经将药物注射出去的情况，没有达到药物使用操作规定的注射深度，浪费了药物，降低了治疗或者预防的效果。

技术实现要素：

为解决现有技术的缺点和不足，提供一种兽医用注射装置，以解决上述背景技术中的问题。

为实现本实用新型目的而提供的一种兽医用注射装置，包括有注射器筒体以及设置在注射器筒体内的活塞，所述注射器筒体的外部设置有安装座，所述安装座的两侧对称铰接有支撑杆，所述支撑杆的下端铰接有用以与动物皮肤表面抵接的支撑板，所述注射器筒体的前端设置有环形防护套，所述环形防护套套装在注射器针头外部，并且所述注射器筒体位于环形防护套的内部设置有弹簧，所述弹簧的外端连接有止动环。

作为上述方案的进一步改进，所述安装座内部对应所述支撑杆设置有限位板，所述限位板用以限制所述支撑杆敞开的最大角度。

作为上述方案的进一步改进，所述支撑板与动物皮肤表面抵接的一面设置有防滑胶套。

作为上述方案的进一步改进，所述防滑胶套表面设置有多个凸起。

作为上述方案的进一步改进，所述注射器筒体的内部前端设置有容液腔，所述活塞包括有头部以及杆部，所述头部对应所述容液腔设置有堵头。

本实用新型的有益效果是：

与现有技术相比，本实用新型提供的一种兽医用注射装置，在注射器筒体的外部设置有安装座，安装座的两侧对称铰接有支撑杆，支撑杆的下端铰接有用以与动物皮肤表面抵接的支撑板，在使用的时候，支撑板与动物皮肤表面抵接，支撑板绕着与安装座的铰接点转动，对应的注射器筒体缓缓下降，当止动环下落到与动物皮肤表面抵接的时候，操作者向下压动注射器筒体，直到止动环受力，弹簧收缩，注射器针头插入动物皮肤表面，继续向下压动注射器筒体，当环形防护套与动物皮肤表面抵接的时候，此时注射器针头达到所需插入动物皮肤表面的深度，此时，操作者再推动活塞将药剂注射到动物体内，完成整个操作。解决了现有的注射器在使用的时候，存在着在注射器刺入动物的皮肤、肌肉过程中就已经将药物注射出去的情况，提高了治疗或者预防的效果。

附图说明

以下结合附图对本实用新型的具体实施方式作进一步的详细说明，其中：

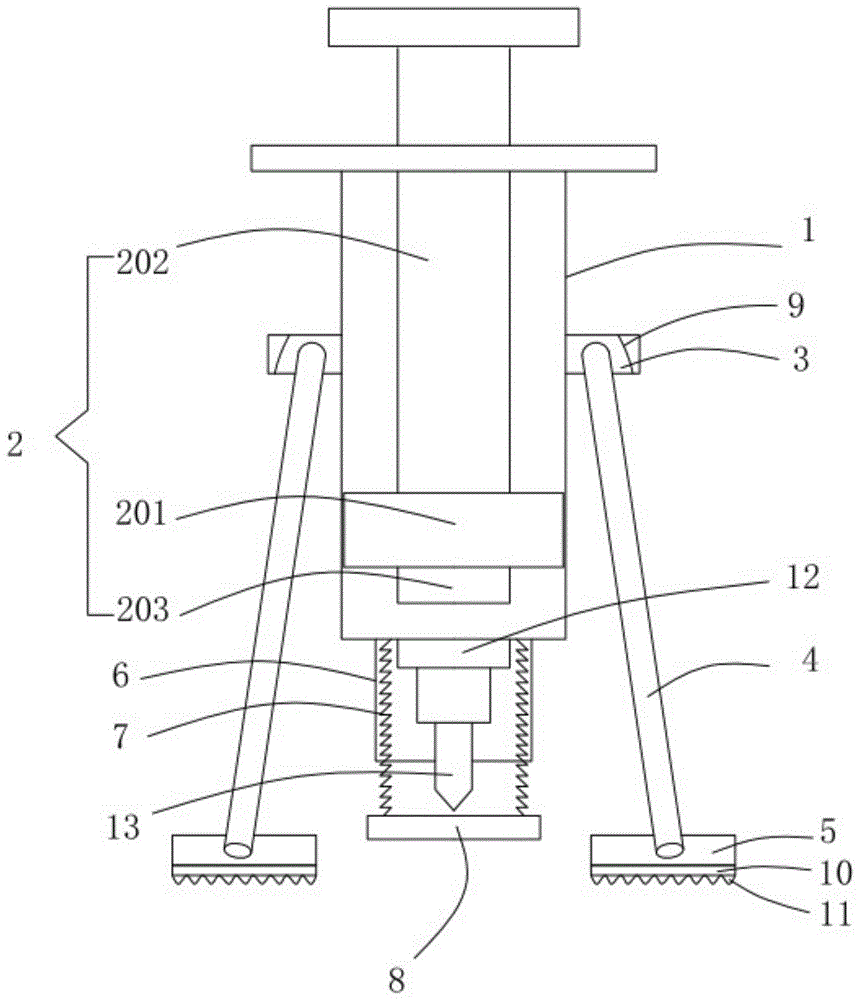

图1为本实用新型的结构示意图。

具体实施方式

如图1所示，本实用新型提供的一种兽医用注射装置，包括有注射器筒体1以及设置在注射器筒体1内的活塞2，注射器筒体1的外部设置有安装座3，安装座3的两侧对称铰接有支撑杆4，支撑杆4的下端铰接有用以与动物皮肤表面抵接的支撑板5，注射器筒体1的前端设置有环形防护套6，环形防护套6套装在注射器针头13外部，并且注射器筒体1位于环形防护套6的内部设置有弹簧7，弹簧7的外端连接有止动环8。

进一步改进，安装座3内部对应支撑杆4设置有限位板9，限位板9用以限制支撑杆4敞开的最大角度。

进一步改进，支撑板5与动物皮肤表面抵接的一面设置有防滑胶套10，防滑胶套10表面设置有多个凸起11。

进一步改进，注射器筒体1的内部前端设置有容液腔12，活塞2包括有头部201以及杆部202，头部201对应容液腔12设置有堵头203，在注射药剂的时候，注射完全的时候，堵头203对应插装在容液腔12内部，提高药剂的使用率。

与现有技术相比，本实用新型提供的一种兽医用注射装置，在注射器筒体1的外部设置有安装座3，安装座3的两侧对称铰接有支撑杆4，支撑杆4的下端铰接有用以与动物皮肤表面抵接的支撑板5，在使用的时候，支撑板5与动物皮肤表面抵接，支撑板5绕着与安装座3的铰接点转动，对应的注射器筒体1缓缓下降，当止动环8下落到与动物皮肤表面抵接的时候，操作者向下压动注射器筒体1，直到止动环8受力，弹簧7收缩，注射器针头13插入动物皮肤表面，继续向下压动注射器筒体1，当环形防护套6与动物皮肤表面抵接的时候，此时注射器针头13达到所需插入动物皮肤表面的深度，此时，操作者再推动活塞2将药剂注射到动物体内，完成整个操作。解决了现有的注射器在使用的时候，存在着在注射器刺入动物的皮肤、肌肉过程中就已经将药物注射出去的情况，提高了治疗或者预防的效果。

以上实施例不局限于该实施例自身的技术方案，实施例之间可以相互结合成新的实施例。以上实施例仅用以说明本实用新型的技术方案而并非对其进行限制，凡未脱离本实用新型精神和范围的任何修改或者等同替换，其均应涵盖在本实用新型技术方案的范围内。

技术特征：

1.一种兽医用注射装置，其特征在于：包括有注射器筒体以及设置在注射器筒体内的活塞，所述注射器筒体的外部设置有安装座，所述安装座的两侧对称铰接有支撑杆，所述支撑杆的下端铰接有用以与动物皮肤表面抵接的支撑板，所述注射器筒体的前端设置有环形防护套，所述环形防护套套装在注射器针头外部，并且所述注射器筒体位于环形防护套的内部设置有弹簧，所述弹簧的外端连接有止动环。

2.根据权利要求1所述的一种兽医用注射装置，其特征在于：所述安装座内部对应所述支撑杆设置有限位板，所述限位板用以限制所述支撑杆敞开的最大角度。

3.根据权利要求1所述的一种兽医用注射装置，其特征在于：所述支撑板与动物皮肤表面抵接的一面设置有防滑胶套。

4.根据权利要求3所述的一种兽医用注射装置，其特征在于：所述防滑胶套表面设置有多个凸起。

5.根据权利要求1所述的一种兽医用注射装置，其特征在于：所述注射器筒体的内部前端设置有容液腔，所述活塞包括有头部以及杆部，所述头部对应所述容液腔设置有堵头。

技术总结
本实用新型公开了一种兽医用注射装置，包括有注射器筒体以及设置在注射器筒体内的活塞，所述注射器筒体的外部设置有安装座，所述安装座的两侧对称铰接有支撑杆，所述支撑杆的下端铰接有用以与动物皮肤表面抵接的支撑板，所述注射器筒体的前端设置有环形防护套，所述环形防护套套装在注射器针头外部，并且所述注射器筒体位于环形防护套的内部设置有弹簧，所述弹簧的外端连接有止动环。本实用新型解决了现有的注射器在使用的时候，存在着在注射器刺入动物的皮肤、肌肉过程中就已经将药物注射出去的情况，提高了治疗或者预防的效果。
