一种医用快速交换球囊扩张导管的制作方法

本实用新型属于医疗器械技术领域，具体涉及一种医用快速交换球囊扩张导管。

背景技术：

随着医疗器械技术的不断发展，医用快速交换球囊扩张导管已经广泛用于临床中，医用快速交换球囊扩张导管是一种经皮腔内血管成形(ptca)快速交换系统。在指定的压力下，导管远端球囊可以扩张至规定的直径。目前市场上的医用快速交换球囊扩张导管在使用过后都会对其进行消毒之后然后重复使用，这样显然是不可行的，这种导管即使消毒之后也会残留细菌或者分泌物在管体内，对其他患者使用时很容易造成二次伤害和感染，对患者的伤害是无法想象的，直接影响了检查治疗效果。

技术实现要素：

本实用新型旨在解决上述缺陷，提供了一种医用快速交换球囊扩张导管。

为了克服背景技术中存在的缺陷，本实用新型解决其技术问题所采用的技术方案是：一种医用快速交换球囊扩张导管，包括导管管体、球囊、不透射线标记和接头，所述球囊安装在导管管体的末端位置，包裹在导管管体上，所述不透射线标记安装在球囊的内部中间位置，与导管管体接触，所述接头设置在导管管体的前端。

在本实用新型的一个较佳实施例中，所述导管管体材料为聚醚酰胺嵌段共聚物(pebax7233)，球囊的材料为聚醚酰胺嵌段共聚物(pebax7033)。

在本实用新型的一个较佳实施例中，所述导管管体设置有一至四个内腔。

在本实用新型的一个较佳实施例中，所述接头为阴性鲁儿接头。

本实用新型的有益效果是：结构简单，环氧乙烷灭菌，一次性使用，用于插入动脉或静脉，以扩张血管系统或某些植入物，无菌操作，干净卫生，有效的对患者起到检查和治疗的效果。

附图说明

下面结合附图和实施例对本实用新型进一步说明。

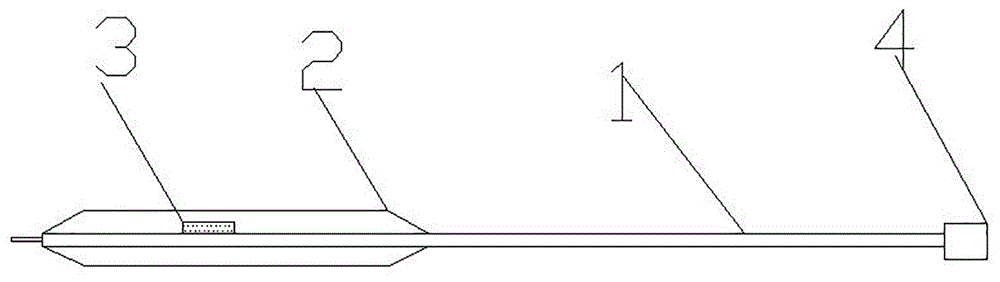

图1是本实用新型的结构示意图。

具体实施方式

下面结合附图对本实用新型的较佳实施例进行详细阐述，以使本实用新型的优点和特征能更易于被本领域技术人员理解，从而对本实用新型的保护范围做出更为清楚明确的界定。

如图1所示，一种医用快速交换球囊扩张导管，包括导管管体1、球囊2、不透射线标记3和接头4，所述球囊2安装在导管管体1的末端位置，包裹在导管管体1上，所述不透射线标记3安装在球囊2的内部中间位置，与导管管体1接触，所述接头4设置在导管管体1的前端。

在本实用新型的一个较佳实施例中，所述导管管体1材料为聚醚酰胺嵌段共聚物(pebax7233)，球囊2的材料为聚醚酰胺嵌段共聚物(pebax7033)。

在本实用新型的一个较佳实施例中，所述导管管体1设置有一至四个内腔。

在本实用新型的一个较佳实施例中，所述接头4为阴性鲁儿接头。

以上所述仅为本实用新型的实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其他相关的技术领域，均同理包括在本实用新型的专利保护范围内。

技术特征：

1.一种医用快速交换球囊扩张导管，其特征在于：包括导管管体、球囊、不透射线标记和接头，所述球囊安装在导管管体的末端位置，包裹在导管管体上，所述不透射线标记安装在球囊的内部中间位置，与导管管体接触，所述接头设置在导管管体的前端。

2.根据权利要求1所述一种医用快速交换球囊扩张导管，其特征在于：所述导管材料为聚醚酰胺嵌段共聚物pebax7233、球囊的材料为聚醚酰胺嵌段共聚物pebax7033。

3.根据权利要求1所述一种医用快速交换球囊扩张导管，其特征在于：所述导管管体设置有一至四个内腔。

4.根据权利要求1所述一种医用快速交换球囊扩张导管，其特征在于：所述接头为阴性鲁儿接头。

技术总结
本实用新型涉及一种医用快速交换球囊扩张导管，包括导管管体、球囊、不透射线标记和接头，球囊安装在导管管体的末端位置，包裹在导管管体上，不透射线标记安装在球囊的内部中间位置，与导管管体接触，接头设置在导管管体的前端，导管管体材料为聚醚酰胺嵌段共聚物(Pebax7233)，球囊的材料为聚醚酰胺嵌段共聚物(Pebax7033)，接头为阴性鲁儿接头。本实用新型结构简单，环氧乙烷灭菌，一次性使用，用于插入动脉或静脉，以扩张血管系统或某些植入物，无菌操作，干净卫生，有效的对患者起到检查和治疗的效果。

技术研发人员：徐键;汤露
受保护的技术使用者：江苏乾程医疗器械有限公司
技术研发日：2019.09.25
技术公布日：2020.10.23
