一种麻醉科专用消毒桶的制作方法

本实用新型涉及医疗消毒技术领域，具体为一种麻醉科专用消毒桶。

背景技术：

在现代医疗技术中，麻醉作为一种医疗手段，已经越来越被医疗界认识并运用。因此，对于麻醉技术便有了高技术的支持。麻醉机就是其中一个。而麻醉机上不可缺少的部件就是麻醉螺纹管，所以对麻醉螺纹管的消毒就比较重要了，为避免因麻醉螺纹管造成的交叉感谢染，现在普遍采用消毒液进行浸泡消毒，由于螺纹管较长，管腔内不易灌满消毒液，浸泡时常漂浮于消毒液面上，达不到消毒的目的。

技术实现要素：

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种麻醉科专用消毒桶，解决了上述背景技术中提出的问题。

(二)技术方案

为实现以上目的，本实用新型通过以下技术方案予以实现：一种麻醉科专用消毒桶，包括消毒桶，所述消毒桶的内壁固定连接有底板，所述底板的上表面固定连接有空心杆，所述底板的表面开设他漏水孔，所述消毒桶的内壁固定连接有分隔板，所述分隔板的另一端固定连接有空心杆，所述分隔板的两侧均开设有滑槽，所述滑槽的表面滑动连接有滑块，所述滑块的一侧固定连接存放器，所述存放器的上下表面均开设有通孔，所述消毒桶的底部固定连接有水泵，所述水泵的一侧固定连接有出水管，所述出水管的另一端固定连接有喷头，所述出水管的表面套接有空心杆。

可选的，所述消毒桶的一侧开设有出液管，所述出液管的上表面螺纹连接有阀门。

可选的，所述消毒桶的上表面转轴活动连接有桶门，所述桶门的上表面固定连接有把手，所述桶门的下表面固定连接有密封圈。

可选的，所述存放器的上表面固定连接有捏把，所述桶门的一侧固定连接有卡块，所述消毒桶的一侧固定连接有扣锁，所述扣锁的表面卡接有卡块。

可选的，所述喷头的数量为四个，四个所述喷头呈矩形阵列的形式排列在空心杆的四周。

可选的，所述存放器的数量为四个，四个所述存放器呈环形阵列的形式排列在消毒桶内壁。

(三)有益效果

本实用新型提供了一种麻醉科专用消毒桶，具备以下有益效果：

1、该麻醉科专用消毒桶，通过分隔板垂直平分的排列能够分成四个存放槽，用于放置存放器，通过存放器开口式设置能够带动麻醉螺纹管下沉并且阻止麻醉螺纹管上浮，能够使其浸泡消毒，解决了现有的麻醉螺纹管漂浮的情况，通过存放器上下设置的通孔能够减少水的阻力，通过水泵能够抽取底部的消毒液进行喷射处理，能够消毒放在消毒桶里的其他用具。

2、该麻醉科专用消毒桶，通过喷头能够喷出消毒液增加消毒液的利用减少浪费，通过密封圈能够密封消毒桶防止气味流出，通过扣锁、卡块能够对消毒桶进行关闭，通过空心杆内部空心结构可以安装出水管，通过漏水孔能够使消毒液到达底部给水泵通过消毒液。

附图说明

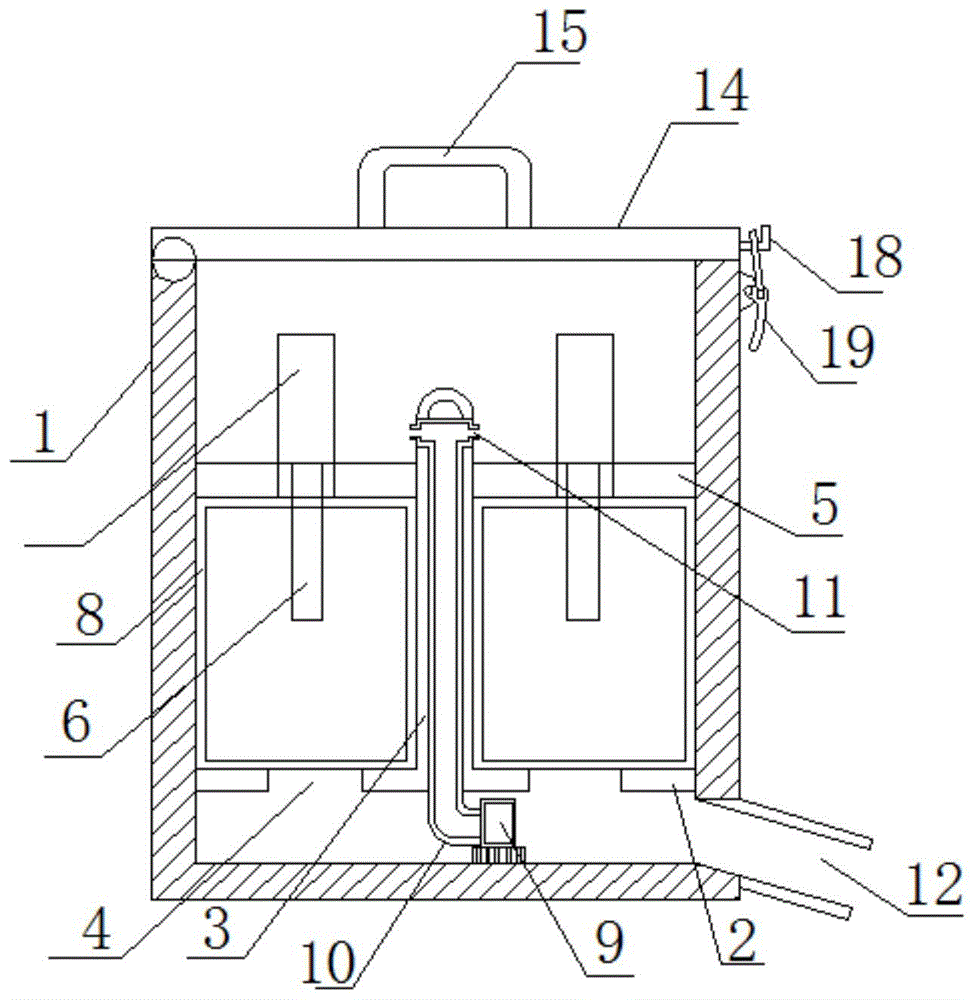

图1为本实用新型剖面结构示意图；

图2为本实用新型消毒桶结构示意图；

图3为本实用新型存放器结构示意图。

图中：1、消毒桶；2、底板；3、空心杆；4、漏水孔；5、分隔板；6、滑槽；7、滑块；8、存放器；9、水泵；10、出水管；11、喷头；12、出液管；13、阀门；14、桶门；15、把手；16、密封圈；17、捏把；18、卡块；19、扣锁。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

请参阅图1至图3，本实用新型提供一种技术方案：一种麻醉科专用消毒桶，包括消毒桶1，消毒桶1的内壁固定连接有底板2，底板2的上表面固定连接有空心杆3，底板2的表面开设有漏水孔4，消毒桶1的内壁固定连接有分隔板5，分隔板5的另一端固定连接有空心杆3，分隔板5的两侧均开设有滑槽6，滑槽6的表面滑动连接有滑块7，滑块7的一侧固定连接存放器8，存放器8的上下表面均开设有通孔，消毒桶1的底部固定连接有水泵9，水泵9的一侧固定连接有出水管10，出水管10的另一端固定连接有喷头11，出水管10的表面套接有空心杆3，消毒桶1的一侧开设有出液管12，出液管12的上表面螺纹连接有阀门13,消毒桶1的上表面转轴活动连接有桶门14，桶门14的上表面固定连接有把手15，桶门14的下表面固定连接有密封圈16，存放器8的上表面固定连接有捏把17，桶门14的一侧固定连接有卡块18，消毒桶1的一侧固定连接有扣锁19，扣锁19的表面卡接有卡块18，喷头11的数量为四个，四个喷头11呈矩形阵列的形式排列在空心杆3的四周，存放器8的数量为四个，四个存放器8呈环形阵列的形式排列在消毒桶1的内壁。

作为本实用新型的一种优选技术方案：存放器采用防浸泡材质，可以在桶内壁设置紫外线消毒灯增加消毒。

该文中出现的电器元件均与外界的主控器及220v市电电连接，并且主控器可为计算机等起到控制的常规已知设备。

使用说明，该麻醉科专用消毒桶，使用时，扳动扣锁19打开桶门14将存放器8从消毒桶1里取出，将待消毒的麻醉螺纹管放到存放器8开设的开口里然后顺着滑槽6将存放器8放到原位，这时即使麻醉螺纹管漂浮上面上，在存放器8的作用下接触到存放器8上方，加入浸过存放器8的消毒液即可浸泡消毒，消毒其他器具消毒液不需要太多加入浸过水泵9的消毒液即可完成喷雾消毒。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。

技术特征：

1.一种麻醉科专用消毒桶，包括消毒桶(1)，其特征在于：所述消毒桶(1)的内壁固定连接有底板(2)，所述底板(2)的上表面固定连接有空心杆(3)，所述底板(2)的表面开设他漏水孔(4)，所述消毒桶(1)的内壁固定连接有分隔板(5)，所述分隔板(5)的另一端固定连接有空心杆(3)，所述分隔板(5)的两侧均开设有滑槽(6)，所述滑槽(6)的表面滑动连接有滑块(7)，所述滑块(7)的一侧固定连接存放器(8)，所述存放器(8)的上下表面均开设有通孔，所述消毒桶(1)的底部固定连接有水泵(9)，所述水泵(9)的一侧固定连接有出水管(10)，所述出水管(10)的另一端固定连接有喷头(11)，所述出水管(10)的表面套接有空心杆(3)。

2.根据权利要求1所述的一种麻醉科专用消毒桶，其特征在于：所述消毒桶(1)的一侧开设有出液管(12)，所述出液管(12)的上表面螺纹连接有阀门(13)。

3.根据权利要求1所述的一种麻醉科专用消毒桶，其特征在于：所述消毒桶(1)的上表面转轴活动连接有桶门(14)，所述桶门(14)的上表面固定连接有把手(15)，所述桶门(14)的下表面固定连接有密封圈(16)。

4.根据权利要求3所述的一种麻醉科专用消毒桶，其特征在于：所述存放器(8)的上表面固定连接有捏把(17)，所述桶门(14)的一侧固定连接有卡块(18)，所述消毒桶(1)的一侧固定连接有扣锁(19)，所述扣锁(19)的表面卡接有卡块(18)。

5.根据权利要求1所述的一种麻醉科专用消毒桶，其特征在于：所述喷头(11)的数量为四个，四个所述喷头(11)呈矩形阵列的形式排列在空心杆(3)的四周。

6.根据权利要求1所述的一种麻醉科专用消毒桶，其特征在于：所述存放器(8)的数量为四个，四个所述存放器(8)呈环形阵列的形式排列在消毒桶(1)的内壁。

技术总结
本实用新型公开了一种麻醉科专用消毒桶，包括消毒桶，所述消毒桶的内壁固定连接有底板，所述底板的上表面固定连接有空心杆，所述底板的表面开设他漏水孔，所述消毒桶的内壁固定连接有分隔板，所述分隔板的另一端固定连接有空心杆，所述分隔板的两侧均开设有滑槽，所述滑槽的表面滑动连接有滑块，所述滑块的一侧固定连接存放器。该麻醉科专用消毒桶，通过分隔板垂直平分的排列能够分成四个存放槽，通过存放器开口式设置能够带动麻醉螺纹管下沉并且阻止麻醉螺纹管上浮，能够使其浸泡消毒，解决了现有的麻醉螺纹管漂浮的情况，通过存放器上下设置的通孔能够减少水的阻力，通过水泵能够抽取底部的消毒液进行喷射处理。

技术研发人员：吴俊;廖大为;刘梅
受保护的技术使用者：吴俊
技术研发日：2019.10.21
技术公布日：2020.08.21
