一种新生儿暖箱遮光罩的制作方法

本实用新型属于遮光罩技术领域，具体涉及一种新生儿暖箱遮光罩。

背景技术：

新生儿特别是早产儿生下来身体的温度无法正常维持，所以需要放在医院的暖箱内，保证温度的适宜，促进小宝宝的健康成长。暖箱可以提高早产儿的成活率，脓包疮、尿布疹、烫伤等皮肤受损患儿暴露患处皮肤，保持局部干燥，减少摩擦损伤，促进愈合。

在暖箱中，光线刺激对新生儿脑部发育有很大影响，可使早产儿视网膜病变发生率增高，生长发育缓慢，持续性照明能致使早产儿生物钟节律变化和睡眠剥夺，因此为了防止光线对新生儿照射，护理人员会采用布罩对暖箱遮挡。

例如专利公开号cn209059787u公开了一种新生儿多功能暖箱遮光罩，其结构采用的是各个布块独立不相连，容易出现漏光，其次，该专利是具体的方形结构，只能应用于方形的暖箱，使用过程中，需要对准罩体的四个角对准使用，存在紧绷感，不利于护士操作，遮搭困难。

技术实现要素：

本实用新型的目的在于提出一种新生儿暖箱遮光罩，为了更好的对各种型号的暖箱遮挡光线，使用方便，不会存在漏光的问题。

为了实现上述目的，本实用新型采用的技术方案如下：

一种新生儿暖箱遮光罩，包括圈体，所述圈体中心填充遮布，所述遮布中间开设蓝光照射口，蓝光照射口上有顶部遮片，观察挡片通过套筒贯穿到圈体上，所述观察挡片上方的套筒向左侧延伸，观察挡片向右侧延伸出延伸区，相邻观察挡片之间实现重叠遮挡。

优选地，所述圈体采用椭圆形的铁圈结构。

优选地，顶部遮片通过拉链或者魔术粘固定在蓝光照射口处。

优选地，所述观察挡片、遮布、顶部遮片均采用遮光布块。

优选地，观察挡片和套筒缝制成一体。

优选地，所述观察挡片的数量为7块。

本实用新型具有以下有益效果：

与现有技术相比，本实用新型通过观察挡片的延伸部分，可以使得相邻观察挡片之间实现重叠遮挡，有利于操作和遮光，不会漏光，圈体小于暖箱的实际的大小，更有利于临床操作。

本实用新型整体结构简单，采用椭圆形的圈体，适用于横截面是方形或梯形结构的暖箱，本实用新型遮光罩遮盖面全，不会存在紧绷感，方便护理人员快速定位遮盖。

整个遮光罩有7块观察挡片，方便护理人员观察，节约时间。

附图说明

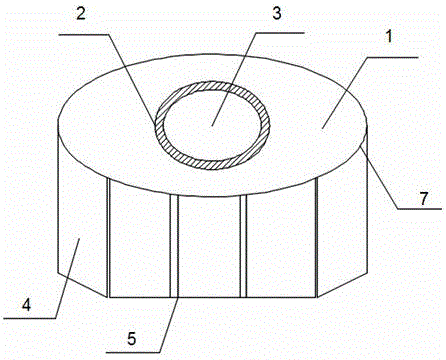

图1是本实用新型结构图。

图2是相邻观察挡片分离结构图。

图3是相邻观察挡片重叠结构图。

1、填充遮布，2、魔术粘，3、顶部遮片，4、观察挡片，5、延伸区，6、套筒，7、圈体。

具体实施方式

下面结合附图对本实用新型做进一步的说明：

如图1-3所示，一种新生儿暖箱遮光罩，包括圈体7，所述圈体7中心填充遮布1，所述遮布中间开设蓝光照射口，蓝光照射口上有顶部遮片3，观察挡片4通过套筒6贯穿到圈体7上，所述观察挡片4上方的套筒6向左侧延伸，观察挡片4向右侧延伸出延伸区5，相邻观察挡片4之间实现重叠遮挡。所述圈体7采用椭圆形的铁圈结构。顶部遮片3通过拉链或者魔术粘2固定在蓝光照射口处。所述观察挡片4、遮布1、顶部遮片3均采用遮光布块。观察挡片4和套筒6缝制成一体。所述观察挡片4的数量为7块。

使用方式：

将本实用新型的遮光罩盖在暖箱上即可，也可以用于蓝光治疗时盖于蓝光仪，观察挡片4置于暖箱的操作面前，护理人员可以通过撩开观察挡片可以观察新生儿的情况，由于相邻的观察挡片4之间通过延伸的部分可以实现重叠，更有效的实现遮挡光线，不会漏光。

由于采用圈体结构的遮光罩，可以满足不同型号的暖箱，方便遮盖。

以上所述，仅为本实用新型的具体实施方式，但实用新型的保护范围并不局限于此，任何熟悉本领域的技术人员在本实用新型揭露的技术范围内，可轻易想到的变化或替换，都应涵盖在实用新型的保护范围之内。

技术特征：

1.一种新生儿暖箱遮光罩，其特征在于，包括圈体（7），所述圈体（7）中心填充遮布（1），所述遮布中间开设蓝光照射口，蓝光照射口上有顶部遮片（3），观察挡片（4）通过套筒（6）贯穿到圈体（7）上，所述观察挡片（4）上方的套筒（6）向左侧延伸，观察挡片（4）向右侧延伸出延伸区（5），相邻观察挡片（4）之间实现重叠遮挡。

2.根据权利要求1所述的一种新生儿暖箱遮光罩，其特征在于：所述圈体（7）采用椭圆形的铁圈结构。

3.根据权利要求2所述的一种新生儿暖箱遮光罩，其特征在于：顶部遮片（3）通过拉链或者魔术粘（2）固定在蓝光照射口处。

4.根据权利要求1所述的一种新生儿暖箱遮光罩，其特征在于：所述观察挡片（4）、遮布（1）、顶部遮片（3）均采用遮光布块。

5.根据权利要求1所述的一种新生儿暖箱遮光罩，其特征在于：观察挡片（4）和套筒（6）缝制成一体。

6.根据权利要求1所述的一种新生儿暖箱遮光罩，其特征在于：所述观察挡片（4）的数量为7块。

技术总结
本实用新型公开一种新生儿暖箱遮光罩，包括圈体，所述圈体中心填充遮布，所述遮布中间开设蓝光照射口，蓝光照射口上有顶部遮片，观察挡片通过套筒贯穿到圈体上，所述观察挡片上方的套筒向左侧延伸，观察挡片向右侧延伸出延伸区，相邻观察挡片之间实现重叠遮挡；与现有技术相比，本实用新型通过观察挡片的延伸部分，可以使得相邻观察挡片之间实现重叠遮挡，有利于操作和遮光，不会漏光，圈体小于暖箱的实际的大小，更有利于临床操作；本实用新型整体结构简单，采用椭圆形的圈体，适用于横截面是方形或梯形结构的暖箱，本实用新型遮光罩遮盖面全，不会存在紧绷感，方便护理人员快速定位遮盖。

技术研发人员：侍海棠;孙炜琪
受保护的技术使用者：连云港市第一人民医院
技术研发日：2019.11.25
技术公布日：2020.07.17
