一种灭菌柜门销传动结构的制作方法

本实用新型涉及灭菌柜技术领域，特别涉及一种灭菌柜门销传动结构。

背景技术：

灭菌柜对柜门的密封性以及结构强度要求非常高，因此一般的灭菌柜上会设置有较多的门销，这些门销通常采用单独的门锁进行控制，在开关门柜时非常麻烦。现有技术中如专利号为2018205386204的专利出现了通过动力装置动作，带动连杆结构运动，从而实现多个门销能够同时伸出或者缩回的方案，这种方案的缺点是平稳性不足。

技术实现要素：

针对现有技术存在的不足，本实用新型的主要目的在于提供一种动作稳定防卡死的灭菌柜门销传动结构。

为实现上述目的，本实用新型提供了如下技术方案：一种灭菌柜门销传动结构，包括框架，所述框架内设置有通过动力装置带动可转动的主连接片，所述主连接片上联动连接有上下传动杆，所述上下传动杆分别联动连接有可转动的若干个分连接片，所述分连接片联动连接有承接杆，所述承接杆连接有设置在框架顶部和底部的两个第一门销，每一分连接片水平连接有左右传动杆，所述左右传动杆转动连接有设置在框架的左端或者右端的第二门销，所述主连接片以及若干个分连接片均包括转动轴、轴承座以及设置在轴承座中并与转动轴固定连接的两个滚珠轴承，所述框架内部设置有若干个工字形加强筋，所述左右传动杆与框架的水平面之间预留有夹角，靠近两个第一门销的分连接片分别设置在第一门销的左侧或者右侧，两个第一门销、主连接片以及其它分连接片位于同一竖直线上。

优选的，所述夹角的角度为3~5°。

优选的，所述动力装置为手动推拉杆或者气缸。

优选的，所述手动推拉杆上设置有把手。

优选的，所述上下传动杆相对于主连接片中心对称设置。

本实用新型相对于现有技术具有如下优点，1、主连接片以及分连接片的转动更加的稳定和顺畅，通过设置两个滚珠轴承与轴承座的结合来实现，相比较现有技术中的转轴与套筒的设置更加的稳定和顺畅；2、框架内部设置有若干个工字形加强筋，工字形加强筋能够使得框架的结构强度得到保证，能够吸收气缸、左右传动杆以及上下传动杆运动时的晃动；3、左右传动杆与框架的水平面之间预留有夹角，这样设置的好处是能够使得气缸在运动时更加的平稳，减小气缸在伸出或者收缩时的一瞬间的力，避免了气缸运行时的顿挫。靠近两个第一门销的分连接片分别设置在第一门销的左侧或者右侧，两个第一门销、主连接片以及其它分连接片位于同一竖直线上，这样设置的好处是能够使得上下传动杆实现直上直下的传动路径，更加的顺畅，防止卡死的情况，靠近两个第一门销的分连接片分别设置在第一门销的左侧或者右侧，这样能够避免与承接杆的干涉。

附图说明

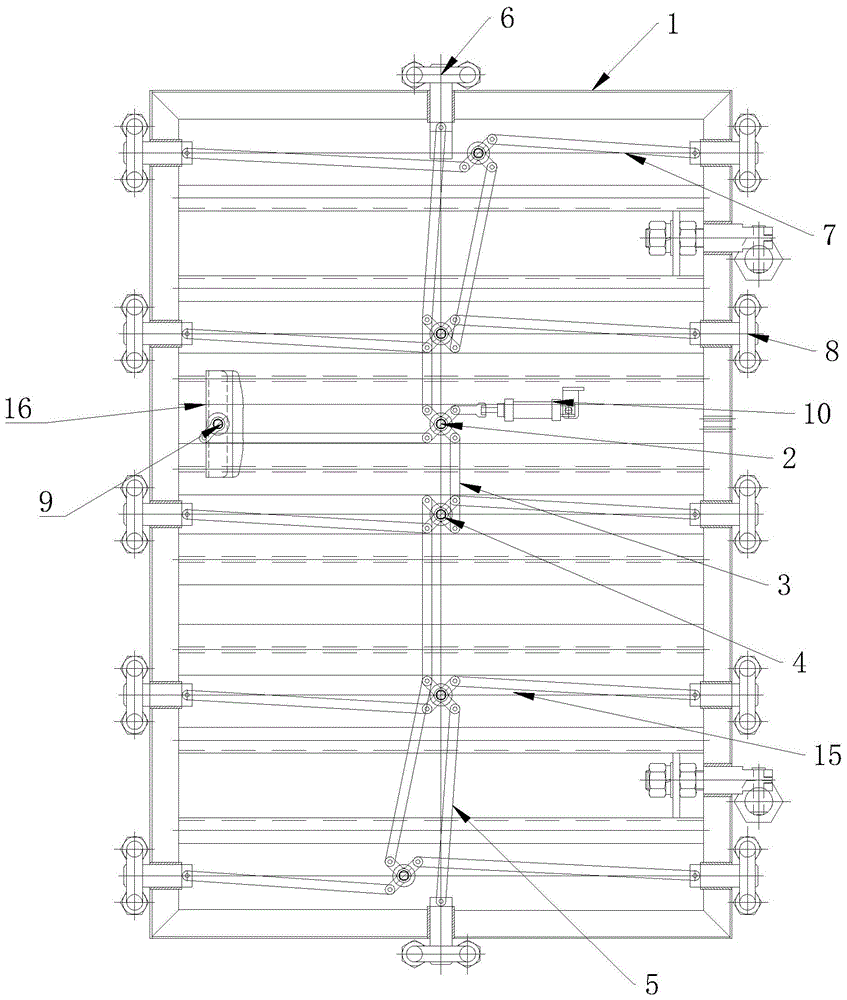

图1为本实用新型的一种灭菌柜门销传动结构的结构示意图；

图2为本实用新型的一种灭菌柜门销的截面图；

图3为图2中a部放大结构示意图。

图中：1、框架；2、主连接片；3、上下传动杆；4、分连接片；5、承接杆；6、第一门销；7、左右传动杆；8、第二门销；9、手动推拉杆；10、气缸；11、转动轴；12、轴承座；13、滚珠轴承；14、工字形加强筋；15、夹角；16、把手。

具体实施方式

下面结合附图对本实用新型作进一步说明。

如图1所示，一种灭菌柜门销传动结构，包括框架1，所述框架1内设置有通过动力装置带动可转动的主连接片2，所述主连接片2上联动连接有上下传动杆3，所述上下传动杆3分别联动连接有可转动的若干个分连接片4，所述分连接片4联动连接有承接杆5，所述承接杆5连接有设置在框架1顶部和底部的两个第一门销6，每一分连接片4水平连接有左右传动杆7，所述左右传动杆7转动连接有设置在框架1的左端或者右端的第二门销8，所述主连接片2以及若干个分连接片4均包括转动轴11、轴承座12以及设置在轴承座12中并与转动轴11固定连接的两个滚珠轴承13，所述框架1内部设置有若干个工字形加强筋14，所述左右传动杆7与框架1的水平面之间预留有夹角15，靠近两个第一门销6的分连接片4分别设置在第一门销6的左侧或者右侧，两个第一门销6、主连接片2以及其它分连接片4位于同一竖直线上。

本方案的一种灭菌柜门销传动结构，其工作原理是通过动力装置动作，带动主连接片2转动90度，主连接片2在转动的同时带动上下传动杆3动作，分连接片4通过上下传动杆3带动而转动，接着转动着的分连接片4能够带动左右传动杆7动作，这样第一门销6便通过承接杆5带动上下运动，第二门销8通过左右传动杆7左右运动，从而实现多个门销能够同时伸出或者缩回。相比较现有技术的方案，本方案的特点是：1、主连接片2以及分连接片4的转动更加的稳定和顺畅，通过设置两个滚珠轴承13与轴承座12的结合来实现，相比较现有技术中的转轴与套筒的设置更加的稳定和顺畅；2、框架1内部设置有若干个工字形加强筋14，工字形加强筋14能够使得框架1的结构强度得到保证，能够吸收气缸、左右传动杆7以及上下传动杆3运动时的晃动；3、左右传动杆7与框架1的水平面之间预留有夹角15，这样设置的好处是能够使得动力装置在运动时更加的平稳，减小动力装置在伸出或者收缩时的一瞬间的力，避免了动力装置运行时的顿挫。靠近两个第一门销6的分连接片4分别设置在第一门销6的左侧或者右侧，两个第一门销6、主连接片2以及其它分连接片4位于同一竖直线上，这样设置的好处是能够使得上下传动杆实现直上直下的传动路径，更加的顺畅，防止卡死的情况，靠近两个第一门销6的分连接片4分别设置在第一门销6的左侧或者右侧，这样能够避免与承接杆5的干涉。

优选的，所述夹角15的角度为3~5°。这样能够使得动力装置运行平稳且不会产生晃动。

优选的，所述动力装置为手动推拉杆9或者气缸10。这样可以实现手动控制与自动控制的结合

优选的，所述手动推拉杆9上设置有把手16。把手16能够方便手动推拉杆的移动。

优选的，所述上下传动杆3相对于主连接片2中心对称设置。这样设置的目的是使得框架1上的第一门销6能够同时动作。

以上所述仅是本实用新型的优选实施方式，本实用新型的保护范围并不仅局限于上述实施例，凡属于本实用新型思路下的技术方案均属于本实用新型的保护范围。应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理前提下的若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。

技术特征：

1.一种灭菌柜门销传动结构，包括框架，所述框架内设置有通过动力装置带动可转动的主连接片，所述主连接片上联动连接有上下传动杆，所述上下传动杆分别联动连接有可转动的若干个分连接片，所述分连接片联动连接有承接杆，所述承接杆连接有设置在框架顶部和底部的两个第一门销，每一分连接片水平连接有左右传动杆，所述左右传动杆转动连接有设置在框架的左端或者右端的第二门销，其特征在于：所述主连接片以及若干个分连接片均包括转动轴、轴承座以及设置在轴承座中并与转动轴固定连接的两个滚珠轴承，所述框架内部设置有若干个工字形加强筋，所述左右传动杆与框架的水平面之间预留有夹角，靠近两个第一门销的分连接片分别设置在第一门销的左侧或者右侧，两个第一门销、主连接片以及其它分连接片位于同一竖直线上。

2.根据权利要求1所述的一种灭菌柜门销传动结构，其特征在于：所述夹角的角度为3~5°。

3.根据权利要求1所述的一种灭菌柜门销传动结构，其特征在于：所述动力装置为手动推拉杆或者气缸。

4.根据权利要求3所述的一种灭菌柜门销传动结构，其特征在于：所述手动推拉杆上设置有把手。

5.根据权利要求1所述的一种灭菌柜门销传动结构，其特征在于：所述上下传动杆相对于主连接片中心对称设置。

技术总结
本实用新型公开了一种灭菌柜门销传动结构。本实用新型的技术方案是：包括框架，所述框架内设置有通过动力装置带动可转动的主连接片，所述主连接片上联动连接有上下传动杆，所述上下传动杆分别联动连接有可转动的若干个分连接片，所述主连接片以及若干个分连接片均包括转动轴、轴承座以及设置在轴承座中并与转动轴固定连接的两个滚珠轴承，所述框架内部设置有若干个工字形加强筋，所述左右传动杆与框架的水平面之间预留有夹角，靠近两个第一门销的分连接片分别设置在第一门销的左侧或者右侧，两个第一门销、主连接片以及其它分连接片位于同一竖直线上，本实用新型提供的方案动作稳定，运行顺畅。

技术研发人员：黄凯
受保护的技术使用者：张家港市贝康制药设备有限公司
技术研发日：2020.03.18
技术公布日：2020.12.04
