一种医学检验用采血针的制作方法

1.本实用新型涉及医疗器械领域，特别是一种医学检验用采血针。


背景技术：

2.微痛采血针，是相对于以前使用的老式采血方式用的小钢片和注式普通针而言，对患者的疼痛感降低了很多，能最大限度的避免全球范围内医护工作者在采集血样的操作中被感染的可能性，采血针发射后，针芯将被锁住，使得采血针只能使用一次,可以保证使用者的安全，疫情阶段，为了避免接触性传染，需要一款无接触式采血装置。


技术实现要素：

3.本实用新型的目的在于克服现有技术的缺点，提供一种医学检验用采血针。为实现上述目的本实用新型采用以下技术方案：
4.一种医学检验用采血针，包括采血板、置针管、按压盘、基板、螺母、安装螺杆、梯型支架、底板，梯型支架上端面螺纹安装有安装螺杆，基于基板中轴线位置螺钉紧固安装有采血板，采血板板体中心位置设置有置针管，采血板板体末端安装有按压盘，操作按压盘实现采血板翻转制动进行采血针采血作业。
5.优选的，所述采血板由转轴、翻转板和采血通孔组成，翻转板使用转轴定位安装，翻转板中心位置加工成型有采血通孔，采血通孔设计放置采血中指。
6.优选的，所所述置针管由锁紧帽、中通管和底锁紧管组成，中通管上下端位置通过螺纹配合安装锁紧帽和底锁紧管，中通管内置一次性采血针，锁紧帽设计固定一次性采血针，避免采血时发生晃动，采血完成后拧动底锁紧管将一次性采血针及时取出。
7.优选的，所所述按压盘由复位弹簧、压盘、连杆和限位盘组成，压盘圆心焊接有连杆，连杆杆体焊接安装有限位盘，限位盘定位安装复位弹簧，复位弹簧的设计实现了采血板的线性下压和复位制动，减缓了医护人员的劳动强度。
8.与现有技术相比，本实用新型具有以下优点：一种医学检验用采血针，本装置设计为无接触式采血作业，采血通孔设计放置采血中指，中通管内置一次性采血针，锁紧帽设计固定一次性采血针，避免采血时发生晃动，采血完成后拧动底锁紧管将一次性采血针及时取出，按压盘的复位弹簧的设计实现了采血板的线性下压和复位制动，减缓了医护人员的劳动强度。
附图说明

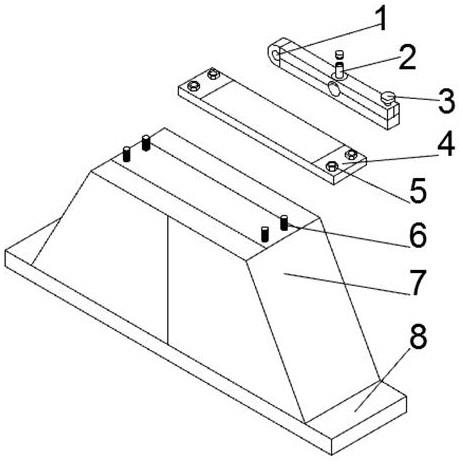

9.图1为本实用新型医学检验用采血针的结构示意图。
10.图2为本实用新型医学检验用采血针的安装结构示意图。
11.图3为本实用新型采血板的结构示意图。
12.图4为本实用新型置针管的结构示意图。
13.图5为本实用新型按压盘的结构示意图。
14.图中：1、采血板，2、置针管，3、按压盘，4、基板，5、螺母，6、安装螺杆，7、梯型支架，8、底板，9、转轴，10、翻转板，11、采血通孔，12、锁紧帽，13、中通管，14、底锁紧管，15、复位弹簧，16、压盘，17、连杆，18、限位盘。
具体实施方式
15.下面结合附图和具体实施例对本实用新型作进一步详细阐述。
16.如图1、图2、图3、图4和图5所示，一种医学检验用采血针，包括采血板1、置针管2、按压盘3、基板4、螺母5、安装螺杆6、梯型支架7、底板8，底板8与梯型支架7为一体注塑成型设计，梯型支架7上端面螺纹安装有安装螺杆6，基板4板体上的通孔穿过螺母5与安装螺杆6配合安装，基于基板4中轴线位置螺钉紧固安装有采血板1，采血板1板体中心位置设置有置针管2，采血板1板体末端安装有按压盘3，操作按压盘3实现采血板1翻转制动进行采血针采血作业。
17.所述采血板1由转轴9、翻转板10和采血通孔11组成，翻转板10使用转轴9定位安装，翻转板10中心位置加工成型有采血通孔11，采血通孔11设计放置采血中指。
18.所述置针管2由锁紧帽12、中通管13和底锁紧管14组成，中通管13上下端位置通过螺纹配合安装锁紧帽12和底锁紧管14，中通管13内置一次性采血针，锁紧帽12设计固定一次性采血针，避免采血时发生晃动，采血完成后拧动底锁紧管14将一次性采血针及时取出。
19.所述按压盘3由复位弹簧15、压盘16、连杆17和限位盘18组成，压盘16圆心焊接有连杆17，连杆17杆体焊接安装有限位盘18，限位盘18定位安装复位弹簧15，复位弹簧15的设计实现了采血板1的线性下压和复位制动，减缓了医护人员的劳动强度。
20.本实用新型工作原理：一种医学检验用采血针，本装置设计为无接触式采血作业，采血通孔设计放置采血中指，中通管内置一次性采血针，锁紧帽设计固定一次性采血针，避免采血时发生晃动，采血完成后拧动底锁紧管将一次性采血针及时取出，按压盘的复位弹簧的设计实现了采血板的线性下压和复位制动，减缓了医护人员的劳动强度
21.以上所述为本实用新型较佳实施例，对于本领域的普通技术人员而言，根据本实用新型的教导，在不脱离本实用新型的原理与精神的情况下，对实施方式所进行的改变、修改、替换和变型仍落入本实用新型的保护范围之内。


技术特征：
1.一种医学检验用采血针，其特征在于，包括采血板（1）、置针管（2）、按压盘（3）、基板（4）、螺母（5）、安装螺杆（6）、梯型支架（7）、底板（8），底板（8）与梯型支架（7）为一体注塑成型设计，梯型支架（7）上端面螺纹安装有安装螺杆（6），基板（4）板体上的通孔穿过螺母（5）与安装螺杆（6）配合安装，基于基板（4）中轴线位置螺钉紧固安装有采血板（1），采血板（1）板体中心位置设置有置针管（2），采血板（1）板体末端安装有按压盘（3），操作按压盘（3）实现采血板（1）翻转制动进行采血针采血作业。2.根据权利要求1所述的一种医学检验用采血针，其特征在于，所述采血板（1）由转轴（9）、翻转板（10）和采血通孔（11）组成，翻转板（10）使用转轴（9）定位安装，翻转板（10）中心位置加工成型有采血通孔（11），采血通孔（11）设计放置采血中指。3.根据权利要求1所述的一种医学检验用采血针，其特征在于，所述置针管（2）由锁紧帽（12）、中通管（13）和底锁紧管（14）组成，中通管（13）上下端位置通过螺纹配合安装锁紧帽（12）和底锁紧管（14），中通管（13）内置一次性采血针，锁紧帽（12）设计固定一次性采血针，避免采血时发生晃动，采血完成后拧动底锁紧管（14）将一次性采血针及时取出。4.根据权利要求1所述的一种医学检验用采血针，其特征在于，所述按压盘（3）由复位弹簧（15）、压盘（16）、连杆（17）和限位盘（18）组成，压盘（16）圆心焊接有连杆（17），连杆（17）杆体焊接安装有限位盘（18），限位盘（18）定位安装复位弹簧（15），复位弹簧（15）的设计实现了采血板（1）的线性下压和复位制动，减缓了医护人员的劳动强度。

技术总结
本实用新型公开了一种医学检验用采血针，包括采血板、置针管、按压盘、基板、螺母、安装螺杆、梯型支架、底板，梯型支架上端面螺纹安装有安装螺杆，基于基板中轴线位置螺钉紧固安装有采血板，采血板板体中心位置设置有置针管，采血板板体末端安装有按压盘，操作按压盘实现采血板翻转制动进行采血针采血作业，一种医学检验用采血针，本装置设计为无接触式采血作业，采血通孔设计放置采血中指，中通管内置一次性采血针，锁紧帽设计固定一次性采血针，避免采血时发生晃动，采血完成后拧动底锁紧管将一次性采血针及时取出，按压盘的复位弹簧的设计实现了采血板的线性下压和复位制动，减缓了医护人员的劳动强度。人员的劳动强度。人员的劳动强度。


技术研发人员：王士平 许文娟
受保护的技术使用者：王士平
技术研发日：2021.02.09
技术公布日：2021/12/10
