一种医用退热贴的制作方法

1.本实用新型涉及医疗用品技术领域，特别是涉及一种医用退热贴。


背景技术：

2.退热贴是利用国际流行的tdds技术使水分和药物透皮进入皮肤，然后通过水汽化吸热的物理变化达到降低体温效果的一种药贴。在现有技术中退热贴与额头之间固定是通过胶进行固定的，但是通过胶进行固定时在后期撕毁时造成毛发拉扯甚至造成皮肤损伤。


技术实现要素：

3.本实用新型所要解决的技术问题是医用退热贴通过胶水进行固定，造成额头位置毛发被拉扯，且损伤皮肤。
4.为解决上述技术问题，本实用新型采用的一个技术方案是：提供一种医用退热贴，包括按压固定软垫，所述按压固定软垫任意一侧位置固定连接有第一固定绳，所述按压固定软垫远离第一固定绳一侧位置固定连接有第二固定绳，所述第一固定绳和第二固定绳之间设置有固定连接块，所述按压固定软垫表面位置设置有固定装置，通过固定装置方便实现第一固定绳和第二固定绳长度的调节；
5.所述固定装置包括若干均匀分布的固定捆绑带，若干所述固定捆绑带与按压固定软垫侧壁位置固定连接，所述按压固定软垫位置的固定捆绑带位置滑动连接有退热贴主体，方便更换退热贴主体。
6.优选的，所述第二固定绳表面位置贯穿开设有若干均匀分布的贯穿固定孔。
7.优选的，所述固定连接块包括连接块主体，所述连接块主体靠近第一固定绳一侧位置开设有第一固定绳凹槽，所述第一固定绳凹槽内壁位置通过螺栓连接有固定抵紧块，所述第一固定绳与第一固定绳凹槽内壁滑动连接。
8.优选的，所述固定抵紧块靠近第一固定绳一侧位置固定连接有固定抵紧凸块，通过固定抵紧凸块使得第一固定绳固定充分。
9.优选的，所述按压固定软垫、第一固定绳和第二固定绳均为橡胶材料，所述按压固定软垫表面位置贯穿开设有若干均匀分布的贯穿透气孔。
10.优选的，所述连接块主体两侧位于第一固定绳凹槽下方位置贯穿开设有贯穿抵紧滑槽，所述贯穿抵紧滑槽任意一侧位置开设有弹性腔，所述连接块主体靠近弹性腔一侧中心位置贯穿滑动连接有拨动固定针，所述拨动固定针与贯穿抵紧滑槽靠近弹性腔一侧呈贯穿设置。
11.优选的，所述拨动固定针外壁与弹性腔靠近贯穿抵紧滑槽一侧内壁之间固定连接有复位弹簧，所述复位弹簧为拉簧，方便在松开拨动固定针时实现复位。
12.本实用新型的有益效果如下：
13.本实用新型通过设置按压固定软垫方便实现退热贴的递进固定，方便更换新的退热贴，且在更换退热贴时不会因为胶水的粘贴造成毛发拉扯，也不会造成皮肤受损，且可以
实现反复的使用节约材料资源。
附图说明

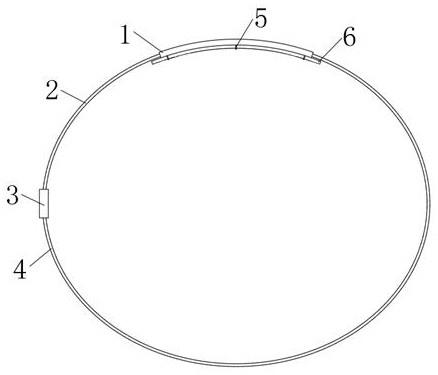

14.图1为本实用新型一种医用退热贴的俯视图；
15.图2为本实用新型一种医用退热贴的固定连接块结构示意图；
16.图3为本实用新型一种医用退热贴的固定连接块侧面剖视图。
17.图中：1、按压固定软垫；2、第一固定绳；3、固定连接块；4、第二固定绳；5、固定捆绑带；6、退热贴主体；30、连接块主体；31、第一固定绳凹槽；32、固定抵紧块；33、贯穿抵紧滑槽；34、拨动固定针；35、弹性腔；36、复位弹簧。
具体实施方式
18.下面结合附图对本实用新型的较佳实施例进行详细阐述，以使本实用新型的优点和特征能更易于被本领域技术人员理解，从而对本实用新型的保护范围做出更为清楚明确的界定。
19.请参阅图1，一种医用退热贴，包括按压固定软垫1，按压固定软垫1任意一侧位置固定连接有第一固定绳2，按压固定软垫1远离第一固定绳2一侧位置固定连接有第二固定绳4，第二固定绳4表面位置贯穿开设有若干均匀分布的贯穿固定孔，第一固定绳2和第二固定绳4之间设置有固定连接块3，按压固定软垫1表面位置设置有固定装置。
20.固定装置包括若干均匀分布的固定捆绑带5，若干固定捆绑带5与按压固定软垫1侧壁位置固定连接，按压固定软垫1位置的固定捆绑带5位置滑动连接有退热贴主体6，按压固定软垫1、第一固定绳2和第二固定绳4均为橡胶材料，按压固定软垫1表面位置贯穿开设有若干均匀分布的贯穿透气孔。
21.如图2和图3示，固定连接块3包括连接块主体30，连接块主体30两侧位于第一固定绳凹槽31下方位置贯穿开设有贯穿抵紧滑槽33，贯穿抵紧滑槽33任意一侧位置开设有弹性腔35，连接块主体30靠近弹性腔35一侧中心位置贯穿滑动连接有拨动固定针34。
22.拨动固定针34外壁与弹性腔35靠近贯穿抵紧滑槽33一侧内壁之间固定连接有复位弹簧36，复位弹簧36为拉簧，拨动固定针34与贯穿抵紧滑槽33靠近弹性腔35一侧呈贯穿设置，连接块主体30靠近第一固定绳2一侧位置开设有第一固定绳凹槽31，第一固定绳凹槽31内壁位置通过螺栓连接有固定抵紧块32，固定抵紧块32靠近第一固定绳2一侧位置固定连接有固定抵紧凸块，第一固定绳2与第一固定绳凹槽31内壁滑动连接。
23.本实用新型在使用时，将退热贴6滑入固定捆绑带5内，再将退热贴主体6和按压固定软垫1放在额头位置，将第二固定绳4插进贯穿抵紧滑槽33内，通过调节拨动固定针34调节第二固定绳4位置的贯穿固定孔的位置，从而调节实现松紧。
24.以上所述仅为本实用新型的实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其他相关的技术领域，均同理包括在本实用新型的专利保护范围内。


技术特征：
1.一种医用退热贴，包括按压固定软垫(1)，其特征在于：所述按压固定软垫(1)任意一侧位置固定连接有第一固定绳(2)，所述按压固定软垫(1)远离第一固定绳(2)一侧位置固定连接有第二固定绳(4)，所述第一固定绳(2)和第二固定绳(4)之间设置有固定连接块(3)，所述按压固定软垫(1)表面位置设置有固定装置；所述固定装置包括若干均匀分布的固定捆绑带(5)，若干所述固定捆绑带(5)与按压固定软垫(1)侧壁位置固定连接，所述按压固定软垫(1)位置的固定捆绑带(5)位置滑动连接有退热贴主体(6)。2.根据权利要求1所述的一种医用退热贴，其特征在于：所述第二固定绳(4)表面位置贯穿开设有若干均匀分布的贯穿固定孔。3.根据权利要求1所述的一种医用退热贴，其特征在于：所述固定连接块(3)包括连接块主体(30)，所述连接块主体(30)靠近第一固定绳(2)一侧位置开设有第一固定绳凹槽(31)，所述第一固定绳凹槽(31)内壁位置通过螺栓连接有固定抵紧块(32)，所述第一固定绳(2)与第一固定绳凹槽(31)内壁滑动连接。4.根据权利要求3所述的一种医用退热贴，其特征在于：所述固定抵紧块(32)靠近第一固定绳(2)一侧位置固定连接有固定抵紧凸块。5.根据权利要求1所述的一种医用退热贴，其特征在于：所述按压固定软垫(1)、第一固定绳(2)和第二固定绳(4)均为橡胶材料，所述按压固定软垫(1)表面位置贯穿开设有若干均匀分布的贯穿透气孔。6.根据权利要求3所述的一种医用退热贴，其特征在于：所述连接块主体(30)两侧位于第一固定绳凹槽(31)下方位置贯穿开设有贯穿抵紧滑槽(33)，所述贯穿抵紧滑槽(33)任意一侧位置开设有弹性腔(35)，所述连接块主体(30)靠近弹性腔(35)一侧中心位置贯穿滑动连接有拨动固定针(34)，所述拨动固定针(34)与贯穿抵紧滑槽(33)靠近弹性腔(35)一侧呈贯穿设置。7.根据权利要求6所述的一种医用退热贴，其特征在于：所述拨动固定针(34)外壁与弹性腔(35)靠近贯穿抵紧滑槽(33)一侧内壁之间固定连接有复位弹簧(36)，所述复位弹簧(36)为拉簧。

技术总结
本实用新型公开了一种医用退热贴，包括按压固定软垫，所述按压固定软垫任意一侧位置固定连接有第一固定绳，所述按压固定软垫远离第一固定绳一侧位置固定连接有第二固定绳，所述第一固定绳和第二固定绳之间设置有固定连接块，所述按压固定软垫表面位置设置有固定装置，通过固定装置方便实现第一固定绳和第二固定绳长度的调节，所述固定装置包括若干均匀分布的固定捆绑带，若干所述固定捆绑带与按压固定软垫侧壁位置固定连接，所述按压固定软垫位置的固定捆绑带位置滑动连接有退热贴主体。本实用新型通过设置按压固定软垫方便实现退热贴的递进固定，方便更换新的退热贴，且在更换退热贴时不会因为胶水的粘贴造成毛发拉扯，也不会造成皮肤受损。不会造成皮肤受损。不会造成皮肤受损。


技术研发人员：孔祥强 朱颜 穆青
受保护的技术使用者：山东乐智医疗科技有限公司
技术研发日：2021.12.08
技术公布日：2022/8/19
