一种精确测量大鼠膝关节活动度的实验装置

本发明属于医学基础科研测量设备，具体为一种精确测量大鼠膝关节活动度的实验装置。

背景技术：

1、膝关节挛缩是目前临床上很常见的一种疾病，其常由关节创伤以及创伤后关节固定引起，本课题组拟应用大鼠作为实验载体，通过构建大鼠伸直型膝关节挛缩动物模型，对关节挛缩的发病机理和治疗等进行深入研究，关节活动度的减低是关节挛缩最为显著的临床特征，临床上对于关节活动度的测量，大多采用的是目测法或者量角器测量，获得的数据较为粗糙，为了对大鼠膝关节活动度进行精确测量，拟研制一种精确测量大鼠膝关节活动度的实验装置。

技术实现思路

1、本发明采用的技术方案如下：一种精确测量大鼠膝关节活动度的实验装置，包括：

2、设备板与滑动槽，所述滑动槽开设于设备板的外壁顶部一侧处；

3、检测组件，设于设备板的外壁顶部处，其中：所述检测组件包括收纳轮、刻度、电磁铁移动座、伸缩块、下夹持壳、上夹持壳、移动槽、锁定螺栓、磁吸槽与限位组件，所述限位组件设于滑动槽的内壁处，所述收纳轮转动插设于设备板的外壁顶部处，所述刻度开设于收纳轮的外壁顶部处，所述电磁铁移动座与磁吸槽相互匹配，所述伸缩块滑动嵌设于电磁铁移动座的内壁处，所述下夹持壳固定设置于伸缩块的顶端外壁顶部处，所述下夹持壳与上夹持壳的外壁边缘处黏合设置有弹力布，所述移动槽开设于电磁铁移动座的外壁一侧处，所述锁定螺栓通过移动槽螺纹连接于伸缩块的内壁处。

4、进一步的，所述限位组件包括两个滑轨杆、丝杆与安装块。

5、进一步的，两个所述滑轨杆嵌设于滑动槽的内壁两侧处，所述丝杆转动嵌设于滑动槽的内壁中心处，所述安装块滑动套设于滑轨杆的一端外壁处，所述安装块的内壁中心处螺纹连接于丝杆的一端外壁处。

6、进一步的，所述安装块的外壁顶部卡接有数显测力计，且数显测力计的输入端缠绕有牵引绳。

7、进一步的，所述牵引绳的一端缠绕设置于收纳轮的内壁凹陷处。

8、进一步的，所述设备板的外壁顶部一侧边缘处固定设置有指针，所述指针处于收纳轮的外壁一侧处。

9、进一步的，所述丝杆的一端贯穿至设备板的外壁一侧处，所述丝杆的一端固定设置有波轮。

10、进一步的，所述滑动槽的内壁底部中心处嵌设有齿条。

11、进一步的，所述安装块的内壁凹陷处嵌设有扭力杆，且扭力杆的一端固定设置有卡齿，并且扭力杆的一端固定设置有辅助把手。

12、进一步的，所述卡齿与齿条相互匹配。

13、综上所述，由于采用了上述技术方案，本发明的有益效果是：

14、本发明中，收纳轮的半径保持不变，即力臂的大小保持不变，使力矩的大小与测得的力的大小呈线性关系，使用了限位组件进行精确控制行程，测量过程中保证关节活动角度、力、行程一一对应，测量过程可以随时开始，随时停止，数显测力计可以随时测得施加力的大小，而收纳轮上可以随时测得角度的大小，从运动终末位置与起始位置指针对应角度的差值即为关节活动度的大小，避免了既往大鼠膝关节挛缩的实验研究中，对大鼠膝关节活动度的测量比较粗糙，结果不够客观的问题，为关节挛缩的科研工作提供便利。

技术特征：

1.一种精确测量大鼠膝关节活动度的实验装置，其特征在于，包括：

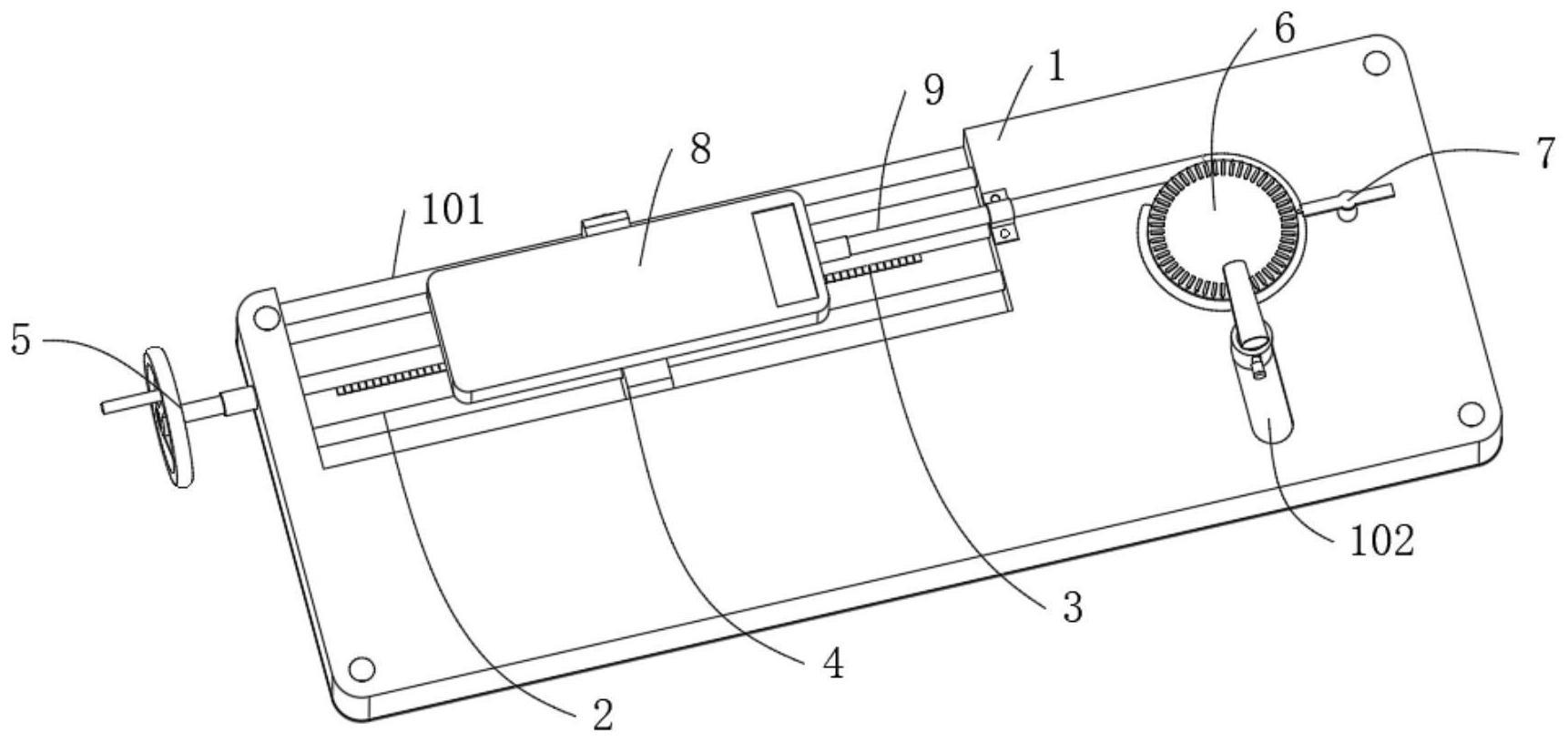

2.如权利要求1所述的一种精确测量大鼠膝关节活动度的实验装置，其特征在于：所述限位组件包括两个滑轨杆(2)、丝杆(3)与安装块(4)。

3.如权利要求2所述的一种精确测量大鼠膝关节活动度的实验装置，其特征在于：两个所述滑轨杆(2)嵌设于滑动槽(101)的内壁两侧处，所述丝杆(3)转动嵌设于滑动槽(101)的内壁中心处，所述安装块(4)滑动套设于滑轨杆(2)的一端外壁处，所述安装块(4)的内壁中心处螺纹连接于丝杆(3)的一端外壁处。

4.如权利要求3所述的一种精确测量大鼠膝关节活动度的实验装置，其特征在于：所述安装块(4)的外壁顶部卡接有数显测力计(8)，且数显测力计(8)的输入端缠绕有牵引绳(9)。

5.如权利要求4所述的一种精确测量大鼠膝关节活动度的实验装置，其特征在于：所述牵引绳(9)的一端缠绕设置于收纳轮(6)的内壁凹陷处。

6.如权利要求5所述的一种精确测量大鼠膝关节活动度的实验装置，其特征在于：所述设备板(1)的外壁顶部一侧边缘处固定设置有指针(7)，所述指针(7)处于收纳轮(6)的外壁一侧处。

7.如权利要求6所述的一种精确测量大鼠膝关节活动度的实验装置，其特征在于：所述丝杆(3)的一端贯穿至设备板(1)的外壁一侧处，所述丝杆(3)的一端固定设置有波轮(5)。

8.如权利要求7所述的一种精确测量大鼠膝关节活动度的实验装置，其特征在于：所述滑动槽(101)的内壁底部中心处嵌设有齿条(16)。

9.如权利要求8所述的一种精确测量大鼠膝关节活动度的实验装置，其特征在于：所述安装块(4)的内壁凹陷处嵌设有扭力杆(18)，且扭力杆(18)的一端固定设置有卡齿(17)，并且扭力杆(18)的一端固定设置有辅助把手(19)。

10.如权利要求9所述的一种精确测量大鼠膝关节活动度的实验装置，其特征在于：所述卡齿(17)与齿条(16)相互匹配。

技术总结
本发明公开了一种精确测量大鼠膝关节活动度的实验装置，包括：设备板与滑动槽，滑动槽开设于设备板的外壁顶部一侧处，检测组件，设于设备板的外壁顶部处，其中：检测组件包括收纳轮、刻度、电磁铁移动座、伸缩块、下夹持壳、上夹持壳、移动槽、锁定螺栓、磁吸槽与限位组件。收纳轮的半径保持不变，即力臂的大小保持不变，使力矩的大小与测得的力的大小呈线性关系，使用了限位组件进行精确控制行程，测量过程中保证关节活动角度、力、行程一一对应，测量过程可以随时开始，随时停止，数显测力计可以随时测得施加力的大小，而收纳轮上可以随时测得角度的大小，从运动终末位置与起始位置指针对应角度的差值即为关节活动度的大小。
