一种创伤处理装置的制作方法

本发明涉及创伤清理辅助装置，尤其涉及一种创伤处理装置。

背景技术：

1、清创术是用外科手术的方法，清除开放伤口内的异物，切除坏死、失活或严重污染的组织，缝合伤口，使之尽量减少污染甚至变成清洁伤口，达到一期愈合，有利受伤部位的功能和形态的恢复的手术方法。

2、医护人员在对患者患肢的创伤进行创面清洗消毒的过程中，先用生理盐水简单冲洗，再用1％双氧水冲洗，然后用生理盐水大量反复冲洗。目前，医护人员大多是手动使用生理盐水瓶或者注射器汲取生理盐水进行冲洗，操作麻烦，且生理盐水消耗量较大。

3、现有技术中为了便于医护人员冲洗创伤，设置了由支架、喷头、液泵等组成的冲洗装置，冲洗时，喷头滑动设置在支架上，使用时，只需滑动喷头至创伤处，开启液泵后即可自动进行冲洗。

4、但现有技术的冲洗装置冲洗时，喷头的角度大多是固定设置的，对创伤周围的皮肤进行冲洗时，需要反复调节喷头位置，才能达到所需冲洗的位置，较为麻烦。

技术实现思路

1、有鉴于此，本发明的目的是提供一种创伤处理装置，解决现有技术喷头的角度大多是固定设置的，对创伤周围的皮肤进行冲洗时，需要反复调节喷头位置，才能达到所需冲洗的位置，较为麻烦的问题。

2、本发明通过以下技术手段解决上述技术问题：

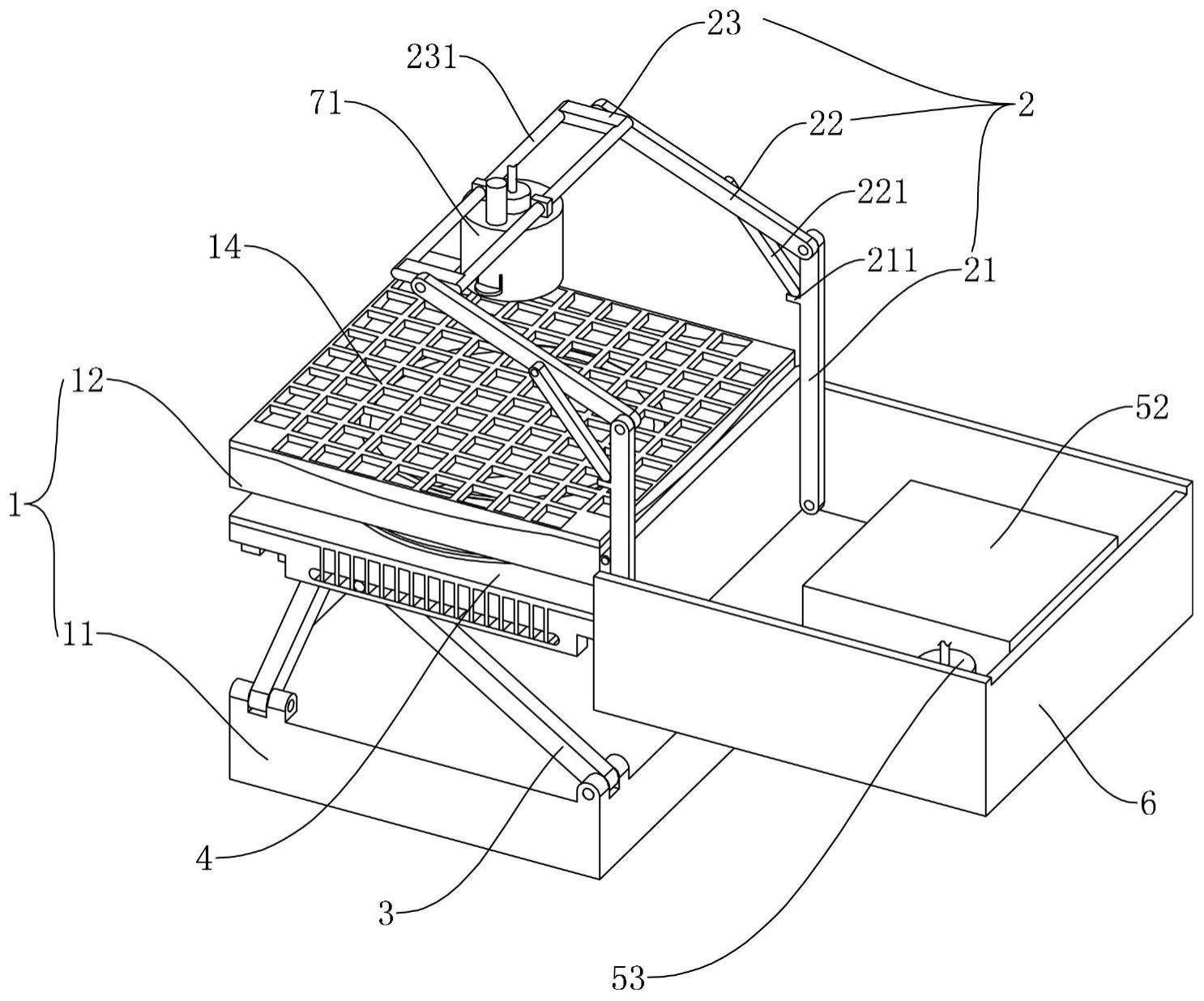

3、一种创伤处理装置，包括支撑台、支撑架和冲洗组件，所述冲洗组件包括喷头、储液箱和液泵，所述液泵通过进液管与储液箱连通，所述液泵通过出液管与喷头连通，所述支撑架位于支撑台上方，所述支撑架上滑动安装有调节组件，所述喷头设置于调节组件内，所述调节组件包括第一筒体、第二筒体和调节环，所述第一筒体顶部与支撑架滑动连接，所述第二筒体设置于第一筒体内，所述第二筒体的底部突出于第一筒体外，所述第二筒体底部设置有安装板，所述进液管贯穿第一筒体位于第二筒体内，所述喷头固定安装在安装板上，所述安装板的两侧通过扭簧与第二筒体转动连接，所述调节环滑动套设于第二筒体的外壁和第一筒体的内壁之间，所述安装板的一端设置有驱动杆，所述驱动杆的一端与安装板固定连接，另一端穿过第二筒体与调节环顶部相接。

4、进一步，所述第一筒体的顶部固定安装有驱动电机，所述驱动电机的输出轴贯穿第一筒体顶部位于第一筒体内，所述驱动电机的输出轴上固定安装有传动齿，所述传动齿与第二筒体外壁啮合，所述第二筒体的顶部与第一筒体的内顶部转动连接，所述进液管与第一筒体的连接处设置有旋转接头，所述调节环的两侧均设置有调节块，所述调节块凸出于第一筒体外。

5、进一步，所述支撑台顶部的一侧转动连接有盖体，所述储液箱和液泵均固定安装于盖体内，所述支撑架包括两根第一支杆、两根第二支杆和滑架，两根所述第一支杆的一端分别转动安装于盖体内部的两侧，两根所述第二支杆的一端分别与两根第一支杆的端部转动连接，另一端与滑架的两端固定连接，所述滑架包括两根滑杆，所述第一筒体的顶部设置有两块滑块，所述滑块上开设有滑孔，所述滑杆穿设于滑孔内。

6、进一步，两根所述第二支杆上均转动安装有撑杆，所述第一支杆对应撑杆的位置设置有挡块，所述撑杆的端部与挡块的上表面相抵。

7、进一步，所述支撑台包括底座和升降台，所述底座与升降台之间设置有升降组件，所述升降组件包括四根升降杆，所述升降台底部的四边均设置有连接台，所述升降杆一端与底座转动连接，另一端与对应的连接台滑动连接，所述升降台上开设有安装槽，所述安装槽内安装有限位组件，所述限位组件用于对升降杆的位置进行限位。

8、进一步，所述底座的四角处均设置有铰接座，所述连接台上开设有第一滑槽，所述升降杆的一端与铰接座铰接，另一端滑动卡设于对应连接台的第一滑槽内，所述升降杆位于第一滑槽内的一端设置有限位杆，所述第一滑槽的两侧均开设有第二滑槽，所述限位杆的两端分别卡设在两个第二滑槽内。

9、进一步，所述限位组件包括限位板，所述安装槽内设置有弹簧，所述弹簧的一端与限位板相接，另一端与安装槽顶部相接，安装槽底部的四边均开设有多个等距设置的槽口，所述槽口贯穿升降台与第二滑槽连通，所述限位板的底部对应槽口的位置均设置有限位条，所述限位条插设于槽口内，所述限位条的底部位于第二滑槽内用于阻挡限位杆滑动。

10、进一步，所述升降台的顶部设置有支撑网，所述升降台于支撑网的底部开设有通孔，所述通孔内固定安装有废液桶。

11、进一步，所述升降台的上表面设置有锥形弧面，所述锥形弧面远离废液桶端的高度高于靠近废液桶端的高度。

12、本发明的有益效果：

13、1、本发明通过支撑架、冲洗组件和调节组件，医护人员通过滑动调节环即可控制喷头的喷射角度，无需频繁滑动碰头整体位置，简单、快捷。且通过设置驱动电机带动第二筒体转动，并配合医护人员滑动调节环改变喷头的冲洗角度，使喷头冲洗时，可形成由内之外的涡状线冲洗路径，有效保证冲洗效果，且操作简单。

14、2、本发明通过设置盖体和支撑架，可将冲洗组件和调节组件折叠放收纳于盖体内，再将盖体扣合在支撑台上，便于携带和存放本发明的创伤处理装置。

15、3、本发明通过设置底座、升降台、升降组件和限位组件，可对升降台的高度进行调节，以便适应不同的高度需求。

16、4、本发明通过设置支撑网和废液桶，喷头冲洗创伤后的废液可汇集于废液桶内，便于处理，避免废液四处扩散，造成二次污染。

技术特征：

1.一种创伤处理装置，其特征在于，包括支撑台、支撑架和冲洗组件，所述冲洗组件包括喷头、储液箱和液泵，所述液泵通过进液管与储液箱连通，所述液泵通过出液管与喷头连通，所述支撑架位于支撑台上方，所述支撑架上滑动安装有调节组件，所述喷头设置于调节组件内，所述调节组件包括第一筒体、第二筒体和调节环，所述第一筒体顶部与支撑架滑动连接，所述第二筒体设置于第一筒体内，所述第二筒体的底部突出于第一筒体外，所述第二筒体底部设置有安装板，所述进液管贯穿第一筒体位于第二筒体内，所述喷头固定安装在安装板上，所述安装板的两侧通过扭簧与第二筒体转动连接，所述调节环滑动套设于第二筒体的外壁和第一筒体的内壁之间，所述安装板的一端设置有驱动杆，所述驱动杆的一端与安装板固定连接，另一端穿过第二筒体与调节环顶部相接。

2.根据权利要求1所述的一种创伤处理装置，其特征在于，所述第一筒体的顶部固定安装有驱动电机，所述驱动电机的输出轴贯穿第一筒体顶部位于第一筒体内，所述驱动电机的输出轴上固定安装有传动齿，所述传动齿与第二筒体外壁啮合，所述第二筒体的顶部与第一筒体的内顶部转动连接，所述进液管与第一筒体的连接处设置有旋转接头，所述调节环的两侧均设置有调节块，所述调节块凸出于第一筒体外。

3.根据权利要求1所述的一种创伤处理装置，其特征在于，所述支撑台顶部的一侧转动连接有盖体，所述储液箱和液泵均固定安装于盖体内，所述支撑架包括两根第一支杆、两根第二支杆和滑架，两根所述第一支杆的一端分别转动安装于盖体内部的两侧，两根所述第二支杆的一端分别与两根第一支杆的端部转动连接，另一端与滑架的两端固定连接，所述滑架包括两根滑杆，所述第一筒体的顶部设置有两块滑块，所述滑块上开设有滑孔，所述滑杆穿设于滑孔内。

4.根据权利要求3所述的一种创伤处理装置，其特征在于，两根所述第二支杆上均转动安装有撑杆，所述第一支杆对应撑杆的位置设置有挡块，所述撑杆的端部与挡块的上表面相抵。

5.根据权利要求1所述的一种创伤处理装置，其特征在于，所述支撑台包括底座和升降台，所述底座与升降台之间设置有升降组件，所述升降组件包括四根升降杆，所述升降台底部的四边均设置有连接台，所述升降杆一端与底座转动连接，另一端与对应的连接台滑动连接，所述升降台上开设有安装槽，所述安装槽内安装有限位组件，所述限位组件用于对升降杆的位置进行限位。

6.根据权利要求5所述的一种创伤处理装置，其特征在于，所述底座的四角处均设置有铰接座，所述连接台上开设有第一滑槽，所述升降杆的一端与铰接座铰接，另一端滑动卡设于对应连接台的第一滑槽内，所述升降杆位于第一滑槽内的一端设置有限位杆，所述第一滑槽的两侧均开设有第二滑槽，所述限位杆的两端分别卡设在两个第二滑槽内。

7.根据权利要求6所述的一种创伤处理装置，其特征在于，所述限位组件包括限位板，所述安装槽内设置有弹簧，所述弹簧的一端与限位板相接，另一端与安装槽顶部相接，安装槽底部的四边均开设有多个等距设置的槽口，所述槽口贯穿升降台与第二滑槽连通，所述限位板的底部对应槽口的位置均设置有限位条，所述限位条插设于槽口内，所述限位条的底部位于第二滑槽内用于阻挡限位杆滑动。

8.根据权利要求5所述的一种创伤处理装置，其特征在于，所述升降台的顶部设置有支撑网，所述升降台于支撑网的底部开设有通孔，所述通孔内固定安装有废液桶。

9.根据权利要求8所述的一种创伤处理装置，其特征在于，所述升降台的上表面设置有锥形弧面，所述锥形弧面远离废液桶端的高度高于靠近废液桶端的高度。

技术总结
本发明涉及创伤清理辅助装置技术领域，公开了一种创伤处理装置，包括支撑台、支撑架和冲洗组件，冲洗组件包括喷头、储液箱和液泵，支撑架上滑动安装有调节组件，喷头设置于调节组件内，调节组件包括第一筒体、第二筒体和调节环，第二筒体底部设置有安装板，喷头固定安装在安装板上，安装板的两侧通过扭簧与第二筒体转动连接，调节环滑动套设于第二筒体的外壁和第一筒体的内壁之间，安装板的一端设置有驱动杆，驱动杆的一端与安装板固定连接，另一端穿过第二筒体与调节环顶部相接。本发明用于解决解决现有技术喷头的角度大多是固定设置的，对创伤周围的皮肤进行冲洗时，需要反复调节喷头位置，才能达到所需冲洗的位置，较为麻烦的问题。
