一种艾绒远红外灸贴的制作方法

1.本实用新型涉及艾绒灸贴技术领域，更具体地说，本实用新型涉及一种艾绒远红外灸贴。


背景技术：

2.艾绒是由艾叶经过反复晒杵、捶打、粉碎，筛除杂质、粉尘，而得到的软细如棉的物品。艾绒是制作艾条的原材料，也是灸法所用的主要材料，由菊科植物艾叶的干叶制成。其色泽灰白，柔软如绒，易燃而不起火焰，气味芳香，适合灸用。根据加工程度的不同有粗细之分，粗者多用于温针或制作艾条，细者多用于制作艾炷。
3.目前由于工作压力的增大，很多人患有肩、腰等职业病，传统治疗这些病症的方法为针灸、推拿，针灸、推拿治疗的时候需要在医院由专门的医生来进行治疗，需要在特定的时间进行长期的治疗，很耽误时间，很多人不能坚持治疗，因此，需要一种艾绒远红外灸贴来进行辅助治疗。


技术实现要素：

4.为了克服现有技术的上述缺陷，本实用新型的实施例提供一种艾绒远红外灸贴，通过支撑底垫层的内部填充有发热填料的设置，使得支撑底垫层发热，使得灸贴在使用时的治疗效果更好，而经过红外纤维层的设置，将艾绒药片所释放的药物吸收并进行释放，使得药物能够更有效的被人体吸收，以解决上述背景技术中提出的问题。
5.为实现上述目的，本实用新型提供如下技术方案：一种艾绒远红外灸贴，包括与人体皮肤相接处的支撑底垫层，所述支撑底垫层的一侧设置有多个艾绒药片，多个所述艾绒药片之间形成有空腔；
6.多个所述艾绒药片的表面一侧均设置有与艾绒药片相接触，并用于将艾绒药片吸收以及释放的红外纤维层，所述红外纤维层由多个远红外纤维交叉制成。
7.在一个优选地实施方式中，所述艾绒药片的外侧且位于支撑底垫层的表面设置有多个用于粘覆在人体皮肤表面的粘连条。
8.在一个优选地实施方式中，所述粘连条的表面贯穿开设有多个用于透气的透气通槽。
9.在一个优选地实施方式中，所述艾绒药片、红外纤维层和粘连条的表面均设置有用于对支撑底垫层、艾绒药片、红外纤维层和粘连条进行防尘的防护层。
10.本实用新型的技术效果和优点：
11.1、通过设置支撑底垫层、艾绒药片、红外纤维层和发热填料，与现有技术相比，通过支撑底垫层、艾绒药片、红外纤维层和发热填料等各个结构的相应配合使用，将防护层撕下，将艾绒药片对准患处，经过支撑底垫层的内部填充有发热填料的设置，使得支撑底垫层发热，使得灸贴在使用时的治疗效果更好，而经过红外纤维层的设置，将艾绒药片所释放的药物吸收并进行释放，使得药物能够更有效的被人体吸收；
12.2、通过设置透气通槽、防护层和粘连条，与现有技术相比，灸贴通过粘连条与人体表面相接触，方便灸贴粘覆在人体表面，增加灸贴在使用时的便捷性，防护层的设置，能够对支撑底垫层、艾绒药片、红外纤维层和粘连条等结构起到防尘的作用，避免灰尘污染支撑底垫层、艾绒药片、红外纤维层和粘连条，同时方便灸贴后续通过粘连条粘覆在人体表面，增加灸贴在使用时的便捷性同时经过透气通槽的设置，便于灸贴粘覆在人体表面之后，人体新陈代谢所产生的湿气，能够经过透气通槽排出，增加灸贴在使用时的透气性能。
附图说明

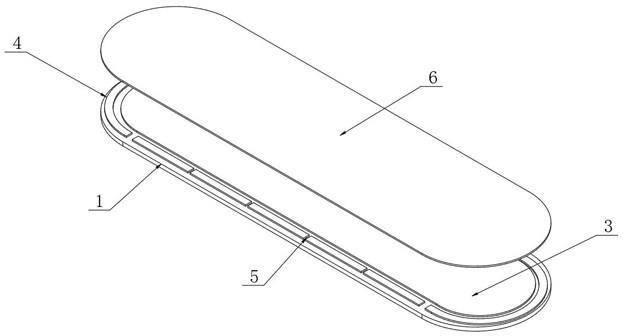

13.图1为本实用新型的整体结构示意图。
14.图2为本实用新型的支撑底垫层、艾绒药片、红外纤维层和防护层的主视图。
15.图3为本实用新型支撑底垫层、艾绒药片和粘连条的俯视图。
16.图4为本实用新型整体结构剖视图。
17.附图标记为：1、支撑底垫层；2、艾绒药片；3、红外纤维层；4、粘连条；5、透气通槽；6、防护层。
具体实施方式
18.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
19.如附图1-4所示的一种艾绒远红外灸贴，包括与人体皮肤相接处的支撑底垫层1，支撑底垫层1的一侧设置有多个艾绒药片2，多个艾绒药片2之间形成有空腔；
20.多个艾绒药片2的表面一侧均设置有与艾绒药片2相接触，并用于将艾绒药片2吸收以及释放的红外纤维层3，红外纤维层3由多个远红外纤维交叉制成。
21.参照附图1、2、3、4所示，艾绒药片2的外侧且位于支撑底垫层1的表面设置有多个用于粘覆在人体皮肤表面的粘连条4，粘连条4的设置，方便灸贴粘覆在人体表面，增加灸贴在使用时的便捷性。
22.参照附图1、2、3所示，粘连条4的表面贯穿开设有多个用于透气的透气通槽5，透气通槽5的设置，便于灸贴粘覆在人体表面之后，人体新陈代谢所产生的湿气，能够经过透气通槽5排出，增加灸贴在使用时的透气性能。
23.参照附图1、2、4所示，艾绒药片2、红外纤维层3和粘连条4的表面均设置有用于对支撑底垫层1、艾绒药片2、红外纤维层3和粘连条4进行防尘的防护层6，防护层6的设置，能够对支撑底垫层1、艾绒药片2、红外纤维层3和粘连条4等结构起到防尘的作用，避免灰尘污染支撑底垫层1、艾绒药片2、红外纤维层3和粘连条4，同时方便灸贴后续通过粘连条4粘覆在人体表面，增加灸贴在使用时的便捷性。
24.本实用新型工作原理：本实用新型所制得的灸贴在使用时，患者将灸贴外部的包装袋撕开，使得灸贴能够进行氧化放热，然后将防护层6撕下，将艾绒药片2对准患处，并将灸贴通过粘连条4与人体表面相接触，继而使得灸贴得以粘覆在人体表面；
25.并且经过支撑底垫层1的内部填充有发热填料的设置，使得支撑底垫层1发热，使
得灸贴在使用时的治疗效果更好，而经过红外纤维层3的设置，将艾绒药片2所释放的药物吸收并进行释放，使得药物能够更有效的被人体吸收，同时经过透气通槽5的设置，便于灸贴粘覆在人体表面之后，人体新陈代谢所产生的湿气，能够经过透气通槽5排出，增加灸贴在使用时的透气性能。
26.最后应说明的几点是：首先，在本申请的描述中，需要说明的是，除非另有规定和限定，术语“安装”、“相连”、“连接”应做广义理解，可以是机械连接或电连接，也可以是两个元件内部的连通，可以是直接相连，“上”、“下”、“左”、“右”等仅用于表示相对位置关系，当被描述对象的绝对位置改变，则相对位置关系可能发生改变；
27.其次：本实用新型公开实施例附图中，只涉及到与本公开实施例涉及到的结构，其他结构可参考通常设计，在不冲突情况下，本实用新型同一实施例及不同实施例可以相互组合；
28.最后：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。


技术特征：
1.一种艾绒远红外灸贴，其特征在于：包括与人体皮肤相接处的支撑底垫层（1），所述支撑底垫层（1）的一侧设置有多个艾绒药片（2），多个所述艾绒药片（2）之间形成有空腔；多个所述艾绒药片（2）的表面一侧均设置有与艾绒药片（2）相接触，并用于将艾绒药片（2）吸收以及释放的红外纤维层（3），所述红外纤维层（3）由多个远红外纤维交叉制成。2.根据权利要求1所述的一种艾绒远红外灸贴，其特征在于：所述艾绒药片（2）的外侧且位于支撑底垫层（1）的表面设置有多个用于粘覆在人体皮肤表面的粘连条（4）。3.根据权利要求2所述的一种艾绒远红外灸贴，其特征在于：所述粘连条（4）的表面贯穿开设有多个用于透气的透气通槽（5）。4.根据权利要求1所述的一种艾绒远红外灸贴，其特征在于：所述艾绒药片（2）、红外纤维层（3）和粘连条（4）的表面均设置有用于对支撑底垫层（1）、艾绒药片（2）、红外纤维层（3）和粘连条（4）进行防尘的防护层（6）。

技术总结
本实用新型公开了一种艾绒远红外灸贴，具体涉及艾绒灸贴技术领域，包括与人体皮肤相接处的支撑底垫层，所述支撑底垫层的一侧设置有多个艾绒药片，多个所述艾绒药片之间形成有空腔，多个所述艾绒药片的表面一侧均设置有与艾绒药片相接触。本实用新型通过支撑底垫层、艾绒药片、红外纤维层和发热填料等各个结构的相应配合使用，将防护层撕下，将艾绒药片对准患处，经过支撑底垫层的内部填充有发热填料的设置，使得支撑底垫层发热，使得灸贴在使用时的治疗效果更好，而经过红外纤维层的设置，将艾绒药片所释放的药物吸收并进行释放，使得药物能够更有效的被人体吸收。能够更有效的被人体吸收。能够更有效的被人体吸收。


技术研发人员：刘艳宏 张凤荣
受保护的技术使用者：山西艾创健康管理咨询有限公司
技术研发日：2022.03.17
技术公布日：2022/12/30
