一种孕妇分娩辅助机的制作方法

本技术涉及分娩辅助机领域，尤其涉及一种孕妇分娩辅助机。

背景技术：

1、孕妇分娩辅助机主要用于妇产科使用，助产妇顺利的完成分娩许多产妇在普通自然分娩过程中会遇到各种阻碍，导致分娩困难，需要医务人员实施各种有效的助产手段辅助产妇顺利分娩。

2、授权公告号为cn214806415u公开了一种妇产科用分娩辅助装置。妇产科用分娩辅助装置，包括：分娩床；两个安装块，两个所述安装块分别固定安装在所述分娩床的两侧外壁上；两个安装槽，两个所述安装槽分别开设在两个所述安装块的顶部；四个凹槽，四个所述凹槽分别开设在两个所述安装槽的两侧内壁上；两个转轴，两个所述转轴分别转动安装在相对应的所述凹槽的内壁上；两个支撑杆，两个所述支撑杆分别固定套设在两个所述转轴上；两个托腿板，两个所述托腿板分别转动安装在两个所述支撑杆上。本实用新型提供的妇产科用分娩辅助装置具有使用方便，操作简单，便于医务人员操作，方便孕妇上下床的优点。

3、但是，上述技术方案以及现有的一些孕妇分娩辅助设备分娩床体位置设置在固定高度，无法调节，产妇需要通过辅助楼梯台攀登或者工作人员搬运到分娩床上，使用比较麻烦，且不便于医护人员根据需求将位置高度进行调节，因此，需要设计一些孕妇分娩辅助设备分娩床体位置设置在固定高度以解决上述问题。

技术实现思路

1、针对背景技术中存在的一些孕妇分娩辅助设备分娩床体位置设置在固定高度，无法调节，产妇需要通过辅助楼梯台攀登或者工作人员搬运到分娩床上，使用比较麻烦，且不便于医护人员根据需求将位置高度进行调节问题，提出一种孕妇分娩辅助机。

2、本实用新型提出一种孕妇分娩辅助机，包括支撑底座，支撑底座的顶端通过调节机构设置有支撑顶板，支撑顶板的顶端设置有辅助床，辅助床的一侧铰接安装有靠背板，靠背板的底端设置有气缸，支撑顶板的一端对称设置有脚蹬机构；调节机构包括交叉杆组件，且交叉杆组件为两组，交叉杆组件的一侧皆设置有滑块，支撑底座的顶端对称设置有滑杆组件，滑块滑动安装在滑杆组件上，滑块的一侧连接有移动块，移动块的内部横向螺纹安装有丝杆，丝杆的一侧连接有驱动伺服电机。

3、优选的，支撑顶板的两侧设置有握杆，握杆的顶端设置有防滑套。

4、优选的，支撑底座的一侧设置有组合杆，组合杆的顶端设置有挂杆。

5、优选的，支撑底座的一侧设置有轨道板，轨道板的内部滑动安装有螺纹块，螺纹块的顶端设置有支撑杆，支撑杆的顶端设置有鹅颈管，鹅颈管的一侧设置有无影灯。

6、优选的，轨道板的内部设置有螺纹杆，螺纹杆螺纹插入螺纹块的内部。

7、优选的，靠背板和辅助床的顶端皆设置有软垫。

8、优选的，脚蹬机构包括连接杆，连接杆的一侧转动安装有转动杆，转动杆的底端螺纹安装有限位螺母，连接杆的一侧连接有支架，支架的内部转动安装有脚蹬环。

9、与现有技术相比，本实用新型的有益效果是：

10、1、通过设置有调节机构，通过移动块带动两侧的滑块在滑杆组件上滑动，使得交叉杆组件的交叉角度发生变化，当滑块向左侧移动，支撑顶板发生降低，使得装置的高度降低，便于产妇上去躺下，滑块向右侧移动，支撑顶板升高，便于根据医护人员需要调节到合适的高度，使得医护人员能够看清产道，便于医护人员助产。

11、2、通过设置有无影灯，旋转螺纹杆，便于使得螺纹块在轨道板的内部进行移动，便于调节支撑杆的位置，鹅颈管便于转动方向，使得无影灯能够拉到合适的角度进行打光，使得医护人员能够看清产道，进行清理伤口缝合等一系列操作。

12、3、通过设置有脚蹬机构，将双脚踩在脚蹬环，能够将双腿分开，转动连接杆，医护人员通过旋转限位螺母，使得限位螺母和支撑顶板增加摩擦，限制连接杆转动的角度，便于将双腿打开到合适的角度固定。

技术特征：

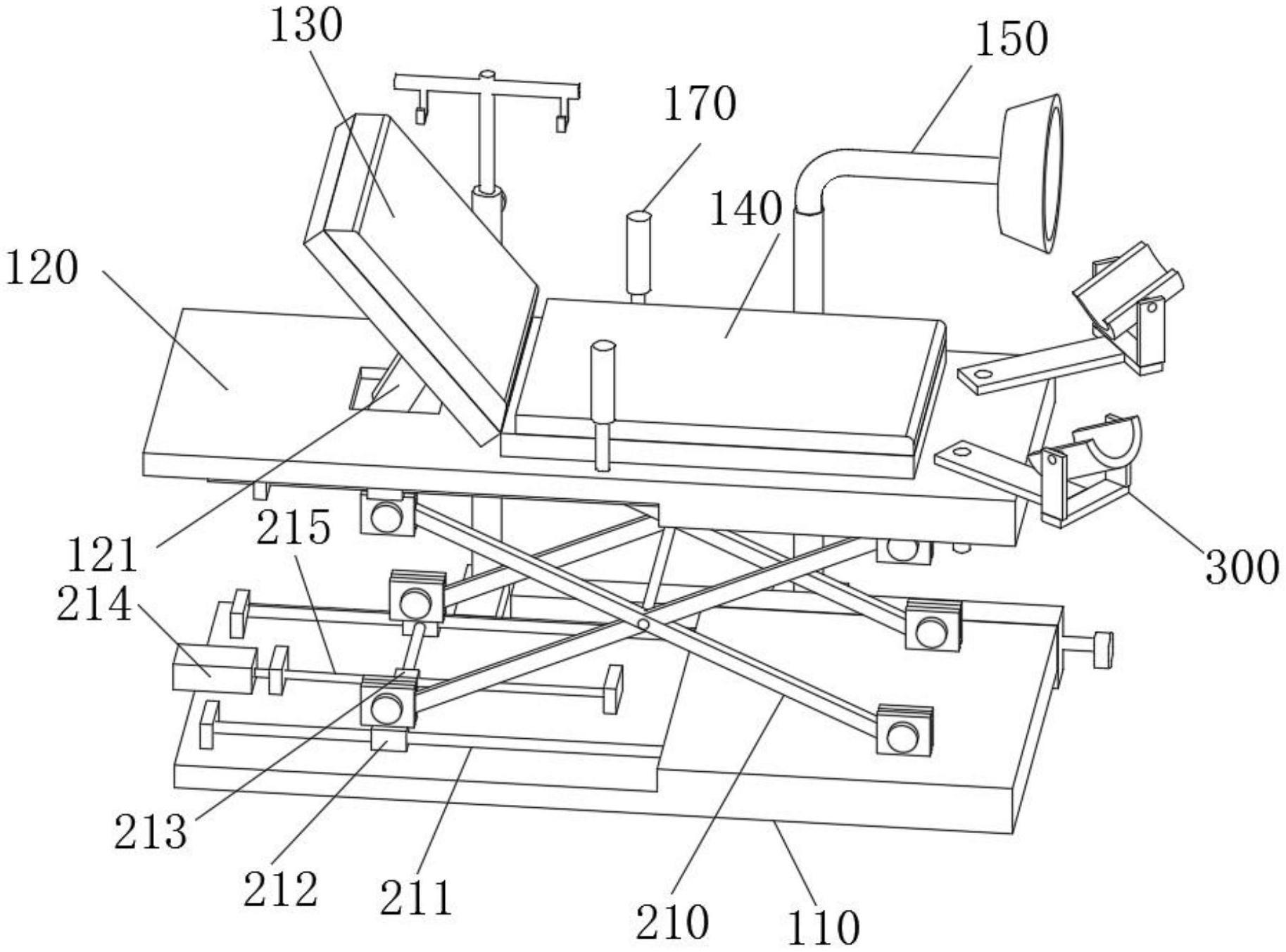

1.一种孕妇分娩辅助机，其特征在于，包括支撑底座(110)，支撑底座(110)的顶端通过调节机构(200)设置有支撑顶板(120)，支撑顶板(120)的顶端设置有辅助床(140)，辅助床(140)的一侧铰接安装有靠背板(130)，靠背板(130)的底端设置有气缸(121)，支撑顶板(120)的一端对称设置有脚蹬机构(300)；

2.根据权利要求1所述的一种孕妇分娩辅助机，其特征在于，支撑顶板(120)的两侧设置有握杆(170)，握杆(170)的顶端设置有防滑套。

3.根据权利要求1所述的一种孕妇分娩辅助机，其特征在于，支撑底座(110)的一侧设置有组合杆(160)，组合杆(160)的顶端设置有挂杆(161)。

4.根据权利要求1所述的一种孕妇分娩辅助机，其特征在于，支撑底座(110)的一侧设置有轨道板(154)，轨道板(154)的内部滑动安装有螺纹块(155)，螺纹块(155)的顶端设置有支撑杆(152)，支撑杆(152)的顶端设置有鹅颈管(151)，鹅颈管(151)的一侧设置有无影灯(150)。

5.根据权利要求4所述的一种孕妇分娩辅助机，其特征在于，轨道板(154)的内部设置有螺纹杆(153)，螺纹杆(153)螺纹插入螺纹块(155)的内部。

6.根据权利要求1所述的一种孕妇分娩辅助机，其特征在于，靠背板(130)和辅助床(140)的顶端皆设置有软垫。

7.根据权利要求1所述的一种孕妇分娩辅助机，其特征在于，脚蹬机构(300)包括连接杆(311)，连接杆(311)的一侧转动安装有转动杆(314)，转动杆(314)的底端螺纹安装有限位螺母(312)，连接杆(311)的一侧连接有支架(313)，支架(313)的内部转动安装有脚蹬环(310)。

技术总结
本技术涉及分娩辅助机领域，尤其涉及一种孕妇分娩辅助机，包括支撑底座，支撑底座的顶端通过调节机构设置有支撑顶板，支撑顶板的顶端设置有辅助床，辅助床的一侧铰接安装有靠背板，靠背板的底端设置有气缸，支撑顶板的一端对称设置有脚蹬机构；调节机构包括交叉杆组件，且交叉杆组件为两组。本技术通过设置有调节机构，通过移动块带动两侧的滑块在滑杆组件上滑动，使得交叉杆组件的交叉角度发生变化，当滑块向左侧移动，支撑顶板发生降低，使得装置的高度降低，便于产妇上去躺下，滑块向右侧移动，支撑顶板升高，便于根据医护人员需要调节到合适的高度，使得医护人员能够看清产道，便于医护人员助产。

技术研发人员：蔡纯,徐天丽,王秀琴
受保护的技术使用者：蔡纯
技术研发日：20220804
技术公布日：2024/1/12
