一种导流管装置的制作方法

本技术涉及引流装置，具体为一种导流管装置。

背景技术：

1、在医院手术过程中或者其他的治疗过程中经常会使用到相应的导流管来进行引流和治疗使用，所以也称之为引流管，临床上应用的外科引流管种类很多，外科引流为的是将人体组织间或体腔中积聚的脓、血、液体导引至体外，防止术后感染与影响伤口愈合，在对甲状腺进行切割的过程中由于甲状腺为内分泌器官，周围的组织血管丰富，在切开后由于伤口的自身恢复作用会对伤口的周围产生积液，在甲状腺手术后经常会使用到导流管来进行引流积液使用，便于积液的排出和收集，同时可以保证伤口的快速恢复，避免外界环境的感染。

2、导流管的装置在甲状腺手术后会将吸收管的一端放置在人员的手术开口处，然后利用绷带对其进行固定，然后利用管内的虹吸作用将伤口处的血液和有害液体进行吸收，主要为了避免伤口的感染，以及积液对周围的血管，组织以及器官造成影响，但是，单个吸收管会导致吸收的效果不明显，同时绷带的缠绕可能与皮肤粘贴的部位会造成局部皮肤血液不循环，降低穿戴的舒适感，并且导流管的内部主要靠液体自身重力作用进入到导流管内，吸收效果差，为此，我们提出一种导流管装置。

技术实现思路

1、本实用新型的目的在于提供一种导流管装置，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种导流管装置，包括积液管，且积液管的内部为中空结构，所述积液管的底端设有排出口，所述积液管的顶端中心部位开设有连接吸收装置，所述积液管的侧边开设有控压装置。

3、优选的，所述连接吸收装置包括导管，所述导管的内部为中空结构，且导管的一端与积液管的内部相互贯通，所述导管的另一端固定连接有吸收头，所述导管的外沿固定连接有外环，且外环的内部开设有垫片，所述垫片分为两组，且两组之间转动连接有连接环，所述连接环的侧边固定连接有两组连接条，所述连接条对称的部位开设有活动条，且活动条的一端与连接环的侧边固定连接，所述活动条的正面固定连接有若干组卡扣，所述吸收头的侧边固定连接有四组分支管。

4、优选的，所述控压装置包括气室，所述气室的顶端与积液管的内部贯穿连接，所述气室的内部活动套接有活塞，所述气室的侧边开设有圆槽，且圆槽的内部固定连接有放气管，所述放气管的内壁固定连接有支撑架，所述支撑架的侧边与弹簧的一端固定连接，所述弹簧的另一端与活动片的背面固定连接，所述活动片的正面开设有阀门，所述活动片的背面中心部位固定连接有拉栓。

5、优选的，所述连接条的表面开设有圆孔，且圆孔的直径与卡扣的直径小零点二公分，所述连接条与活动条之间形成直角，所述分支管的内部与吸收头的内部贯通，所述吸收头的内部与导管的内部连接。

6、优选的，所述放气管的内部开设有槽，且槽为子弹头状，所述槽的一端设有开口与积液管的内部连接，所述阀门的表面为弧面结构。

7、本实用新型至少具备以下有益效果：

8、通过连接吸收装置结构可以使设备方便人员进行安装和固定，通过控压装置结构可以改变内部压强来增加吸收效果，单个吸收管会导致吸收的效果不明显，同时绷带的缠绕可能与皮肤粘贴的部位会造成局部血液不循环，降低穿戴的舒适感，并且导流管的内部主要靠液体自身重力作用进入到导流管内，吸收效果差，相对于现有技术，本实用新型的连接吸收装置结构可以使对伤口周围的范围有害液体进行吸收，并且连接方式更为简单，不需要使用绷带，安装拆解方便，从而提高了设备使用效果，并且使装置使用操作快速有效，利用控压装置结构可以对积液管的内部产生负压，为吸收伤口处的液体提供了动能，加快了吸收时间，进一步提高了装置的使用效果，并且当内部负压过大时出现极有可能出现吸口堵塞的情况，能够对积液管内部放气，减小负压，使装置的使用更为灵活且安全。

技术特征：

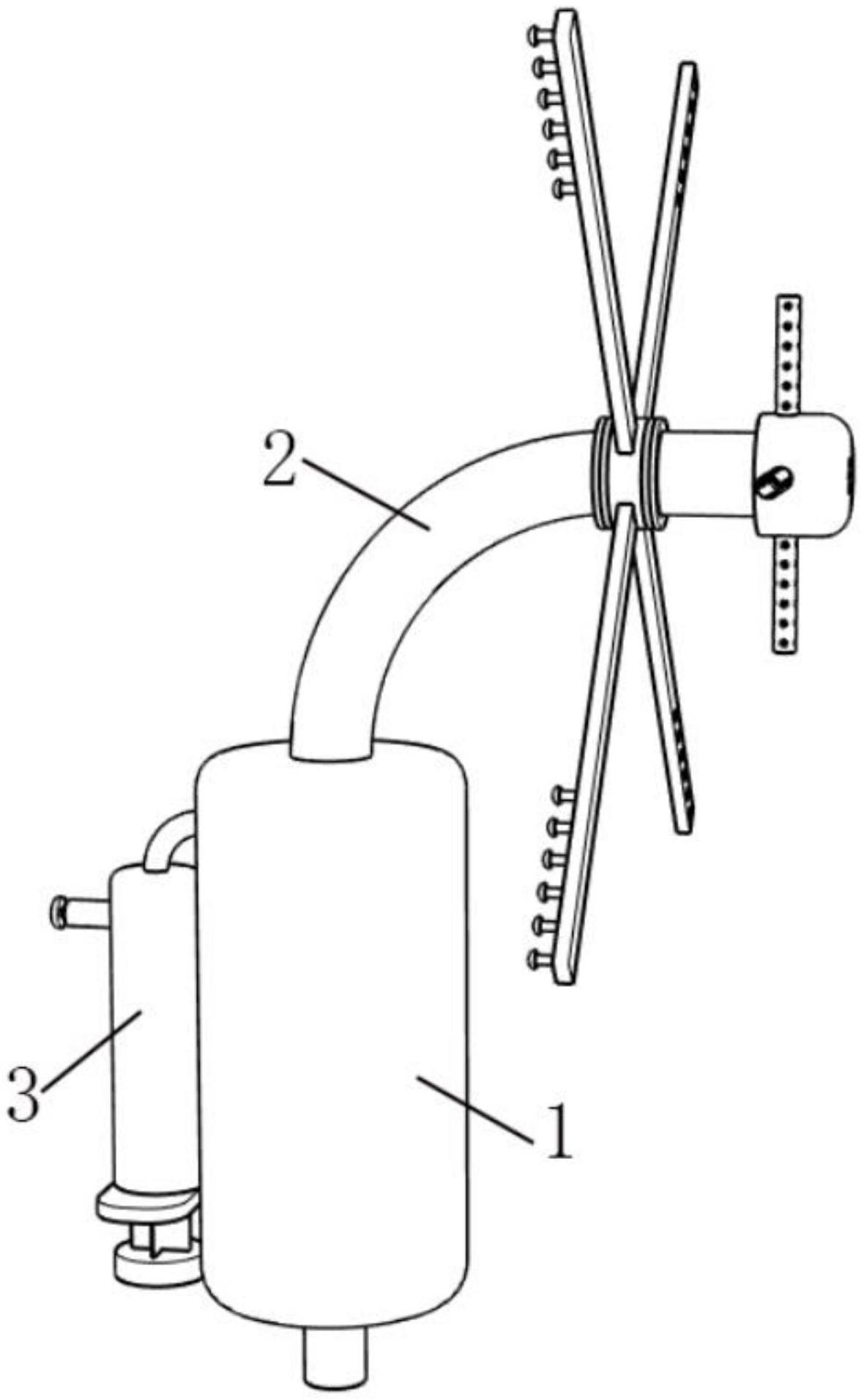

1.一种导流管装置，包括积液管(1)，且积液管(1)的内部为中空结构，所述积液管(1)的底端设有排出口，其特征在于：所述积液管(1)的顶端中心部位开设有连接吸收装置(2)，所述积液管(1)的侧边开设有控压装置(3)。

2.根据权利要求1所述的一种导流管装置，其特征在于：所述连接吸收装置(2)包括导管(4)，所述导管(4)的内部为中空结构，且导管(4)的一端与积液管(1)的内部相互贯通，所述导管(4)的另一端固定连接有吸收头(11)，所述导管(4)的外沿固定连接有外环(5)，且外环(5)的内部开设有垫片(6)，所述垫片(6)分为两组，且两组之间转动连接有连接环(7)，所述连接环(7)的侧边固定连接有两组连接条(8)，所述连接条(8)对称的部位开设有活动条(9)，且活动条(9)的一端与连接环(7)的侧边固定连接，所述活动条(9)的正面固定连接有若干组卡扣(10)，所述吸收头(11)的侧边固定连接有四组分支管(12)。

3.根据权利要求2所述的一种导流管装置，其特征在于：所述控压装置(3)包括气室(13)，所述气室(13)的顶端与积液管(1)的内部贯穿连接，所述气室(13)的内部活动套接有活塞(14)，所述气室(13)的侧边开设有圆槽，且圆槽的内部固定连接有放气管(15)，所述放气管(15)的内壁固定连接有支撑架(16)，所述支撑架(16)的侧边与弹簧(17)的一端固定连接，所述弹簧(17)的另一端与活动片(18)的背面固定连接，所述活动片(18)的正面开设有阀门(19)，所述活动片(18)的背面中心部位固定连接有拉栓(20)。

4.根据权利要求2所述的一种导流管装置，其特征在于：所述连接条(8)的表面开设有圆孔，且圆孔的直径与卡扣(10)的直径小零点二公分，所述连接条(8)与活动条(9)之间形成直角，所述分支管(12)的内部与吸收头(11)的内部贯通，所述吸收头(11)的内部与导管(4)的内部连接。

5.根据权利要求3所述的一种导流管装置，其特征在于：所述放气管(15)的内部开设有槽，且槽为子弹头状，所述槽的一端设有开口与积液管(1)的内部连接，所述阀门(19)的表面为弧面结构。

技术总结
本技术公开了一种导流管装置，包括积液管，且积液管的内部为中空结构，所述积液管的底端设有排出口，所述积液管的顶端中心部位开设有连接吸收装置，所述积液管的侧边开设有控压装置，本技术的连接吸收装置结构可以使对伤口周围的范围进行吸收，并且连接方式更为简单，不需要使用绷带，安装拆解方便，从而提高了设备使用效果，并且使装置使用操作快速有效，利用控压装置结构可以对积液管的内部产生负压，为吸收伤口处的液体提供了动能，加快了吸收时间，进一步提高了装置的使用效果，并且当内部负压大时出现吸口堵塞的情况，能够对积液管内部放气，减小负压，使装置的使用更为灵活且安全。

技术研发人员：张婉婉
受保护的技术使用者：中国人民解放军总医院第一医学中心
技术研发日：20220805
技术公布日：2024/1/12
