一种可拆卸式按摩腰带的制作方法

本技术属于按摩设备领域，特别涉及到了一种按摩腰带。

背景技术：

1、近年来，国际市场对我国按摩器具产品一直保持强劲的需求态势，而国内制造水平的提高，也为我国按摩器具制造提供了保障基础，导致世界产能逐渐转移到我国，使我国成为世界按摩器具制造中心。而随着国内消费者对按摩器具的需求日益增长，按摩器具的品类日益增多，如头部按摩装置、腰部按摩装置、腿部按摩装置等等；

2、如公开文件一种智能按摩腰带(申请号为cn202121880929.x)，它涉及按摩器具领域。它包括腰部腰带、内主机壳、操作控制机构、发热片、充气气囊、主机外壳，内主机壳与主机外壳设置在腰部腰带的中部，且操作控制机构设置在内主机壳与主机外壳的中部，发热片与充气气囊设置在腰部腰带的左右两端，操作控制机构包括了循环放气机构、打气泵、连通气管、按摩振动马达、内置锂电池、功能主板、操作按键、功能指示灯、警示喇叭，操作按键一端与功能主板相连接。该公开文件公开的按摩腰带即为给腰部按摩的装置，但是该按摩腰带的操作控制机构设置在内主机壳与主机外壳的中部，其拆装不够方便；在产品生产组装和后续维护替换时，不够方便。

技术实现思路

1、为了解决上述问题，本实用新型是首要目的在于提供一种可拆卸式按摩腰带，该腰带的主机可以拆装，使得该腰带在生产组装和后续维护替换的时候，更加方便。

2、本实用新型的另一个目的在于提供一种可拆卸式按摩腰带，该腰带具有热敷和电脉冲按摩，功能更加丰富，按摩效果更好。

3、为了实现上述目的，本实用新型的技术方案如下。

4、一种可拆卸式按摩腰带，该腰带包括有腰带主体和主机，其特征在于，所述腰带主体与主机可拆卸式电连接，所述腰带主体上设置有脉冲按摩层和发热按摩层；所述主机安装在腰带主体上时，脉冲按摩层和发热按摩层均与主机电连接。在该腰带中，主机和腰带主体可拆卸式的设置，使得该腰带在生产组装的时候可以分别组装腰带主体和主机，更加方便；且在后期腰带主体或者主机损坏需要更换或者维修的时候，也更加方便；在该腰带进行使用时，通过将主机可拆卸式电连接在腰带主体上，实现主机和发热按摩层、脉冲按摩层的电连接，通过主机对发热按摩层、脉冲按摩层进行控制，以分别活动同时实现热敷和电脉冲按摩，按摩功能更加丰富，按摩效果更好。

5、进一步的，所述腰带主体左右端均设置有魔术贴，腰带主体左右两端通过魔术贴可拆卸式连接。魔术贴的设置，方便腰带主体围绕安装在使用者腰部。

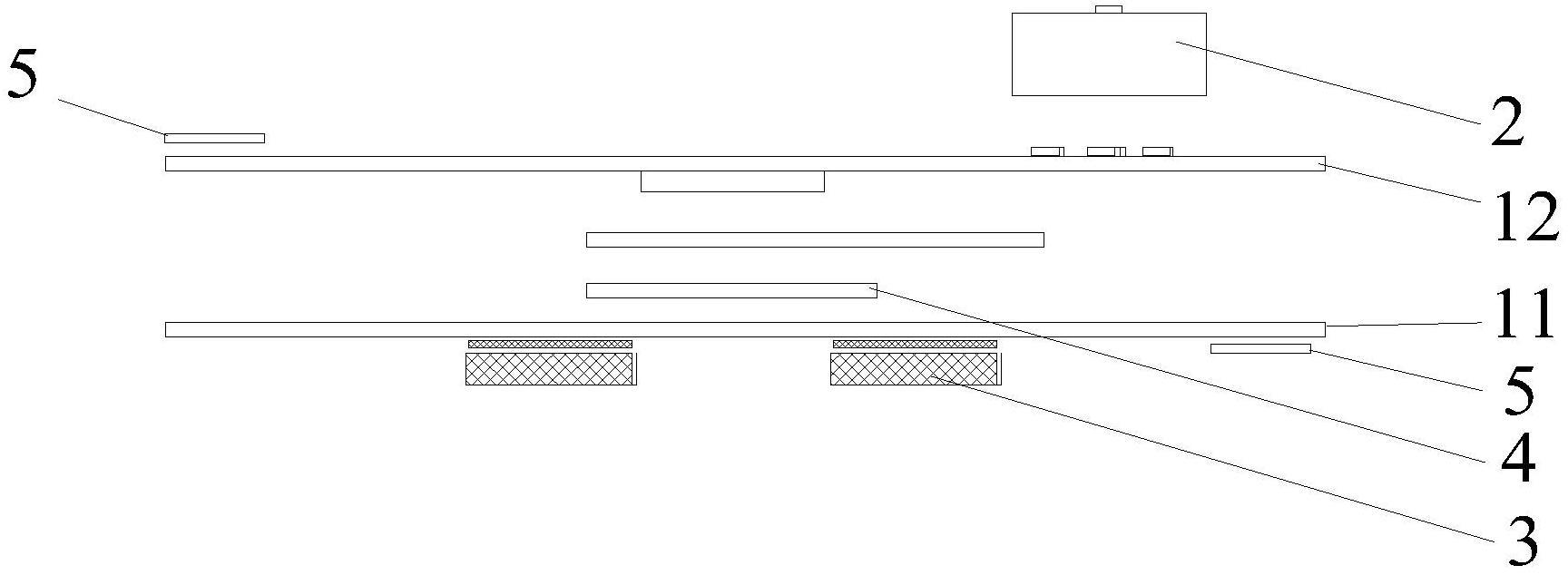

6、进一步的，所述腰带主体包括有主体内层、主体外层，主体外层和主体内层连接；所述主机与主体外层可拆卸式电连接；所述脉冲按摩层设置在主体内层上，所述发热按摩层设置在主体内层和主体外层之间。

7、进一步的，主体内层和主体外层均为布料或者皮料构成。

8、进一步的，所述脉冲按摩层数量为多个，多个脉冲按摩层围绕在发热按摩层外。

9、进一步的，所述腰带主体上设置有腰带连接部，所述主机上设置有主机连接部，所述腰带连接部与主机连接部可拆卸式电连接；所述多个脉冲按摩层分为两组脉冲按摩层，所述腰带连接部与主机连接部连接后，腰带连接部与主机连接部之间形成有发热控制线路和两组脉冲控制线路，主机通过两组脉冲控制线路分别与两组脉冲按摩层电连接，且主机通过发热控制线路与发热按摩层电连接。上述两组脉冲按摩层形成了双路脉冲输出按摩，可以通过主机的两组脉冲控制线路，控制两组脉冲按摩层形成为具有频率差别的双路脉冲输出按摩。

10、进一步的，所述脉冲按摩层数量为四个，四个脉冲按摩层围成矩形结构，位于对角的两个脉冲按摩层形成为一组脉冲按摩层；所述发热按摩层位于四个脉冲按摩层中间处。发热按摩层位于四个脉冲按摩层中间处，该结构设计可以实现在两路差频交叉脉冲输出按摩的中间位置加入热敷按摩功能，起到更好的按摩理疗效果。

11、具体的，腰带连接部上有五个以上的连接触点，腰带连接部上的五个连接触点是分别与四个脉冲按摩层和发热按摩层电连接的，主机连接部上也设置有五个以上的连接触点，主机连接部安装在腰带连接部上时，主机连接部的五个以上连接触点和腰带连接部的五个以上连接触点接通，形成有四路脉冲控制线路(两组脉冲控制线路)和一路发热控制线路以及其他线路。该设计的设计原理为现有技术。

12、进一步的，腰带连接部和主机连接部通过磁吸方式进行可拆卸式电连接。

13、进一步的，腰带连接部和主机连接部通过弹簧触针方式进行可拆卸式电连接。

14、进一步的，腰带连接部和主机连接部通过插头插孔方式进行可拆卸式电连接。

15、本实用新型的有益效果在于，在该腰带中，主机和腰带主体可拆卸式的设置，使得该腰带在生产组装的时候可以分别组装腰带主体和主机，更加方便；且在后期腰带主体或者主机损坏需要更换或者维修的时候，也更加方便；在该腰带进行使用时，通过将主机可拆卸式电连接在腰带主体上，实现主机和发热按摩层、脉冲按摩层的电连接，通过主机对发热按摩层、脉冲按摩层进行控制，以分别活动同时实现热敷和电脉冲按摩，按摩功能更加丰富，按摩效果更好。

技术特征：

1.一种可拆卸式按摩腰带，该腰带包括有腰带主体和主机，其特征在于，所述腰带主体与主机可拆卸式电连接，所述腰带主体上设置有脉冲按摩层和发热按摩层；所述主机安装在腰带主体上时，脉冲按摩层和发热按摩层均与主机电连接。

2.根据权利要求1所述的一种可拆卸式按摩腰带，其特征在于，所述腰带主体左右端均设置有魔术贴，腰带主体左右两端通过魔术贴可拆卸式连接。

3.根据权利要求1所述的一种可拆卸式按摩腰带，其特征在于，所述腰带主体包括有主体内层、主体外层，主体外层和主体内层连接；所述主机与主体外层可拆卸式电连接；所述脉冲按摩层设置在主体内层上，所述发热按摩层设置在主体内层和主体外层之间。

4.根据权利要求3所述的一种可拆卸式按摩腰带，其特征在于，主体内层和主体外层均为布料或者皮料构成。

5.根据权利要求1所述的一种可拆卸式按摩腰带，其特征在于，所述脉冲按摩层数量为多个，多个脉冲按摩层围绕在发热按摩层外。

6.根据权利要求5所述的一种可拆卸式按摩腰带，其特征在于，所述腰带主体上设置有腰带连接部，所述主机上设置有主机连接部，所述腰带连接部与主机连接部可拆卸式电连接；所述多个脉冲按摩层分为两组脉冲按摩层，所述腰带连接部与主机连接部连接后，腰带连接部与主机连接部之间形成有发热控制线路和两组脉冲控制线路，主机通过两组脉冲控制线路分别与两组脉冲按摩层电连接，且主机通过发热控制线路与发热按摩层电连接。

7.根据权利要求6所述的一种可拆卸式按摩腰带，其特征在于，所述脉冲按摩层数量为四个，四个脉冲按摩层围成矩形结构，位于对角的两个脉冲按摩层形成为一组脉冲按摩层；所述发热按摩层位于四个脉冲按摩层中间处。

8.根据权利要求6所述的一种可拆卸式按摩腰带，其特征在于，腰带连接部和主机连接部通过磁吸方式进行可拆卸式电连接。

9.根据权利要求6所述的一种可拆卸式按摩腰带，其特征在于，腰带连接部和主机连接部通过弹簧触针方式进行可拆卸式电连接。

10.根据权利要求6所述的一种可拆卸式按摩腰带，其特征在于，腰带连接部和主机连接部通过插头插孔方式进行可拆卸式电连接。

技术总结
本技术属于按摩设备领域，特别涉及到了一种可拆卸式按摩腰带，该腰带包括有腰带主体和主机，腰带主体与主机可拆卸式电连接，腰带主体上设置有脉冲按摩层和发热按摩层；主机安装在腰带主体上时，脉冲按摩层和发热按摩层均与主机电连接。在本技术中，主机和腰带主体可拆卸式的设置，使得该腰带在生产组装的时候可以分别组装腰带主体和主机，更加方便；且在后期腰带主体或者主机损坏需要更换或者维修的时候，也更加方便；通过将主机可拆卸式电连接在腰带主体上，实现主机和发热按摩层、脉冲按摩层的电连接，通过主机对发热按摩层、脉冲按摩层进行控制，以分别活动同时实现热敷和电脉冲按摩，按摩功能更加丰富，按摩效果更好。

技术研发人员：袁海六,许俊伟
受保护的技术使用者：深圳鑫康健康科技有限公司
技术研发日：20220819
技术公布日：2024/1/11
