一种高效率的神经内科临床用叩击检查装置的制作方法

本技术涉及医疗器械，特别涉及一种高效率的神经内科临床用叩击检查装置。

背景技术：

1、叩诊是借助于叩诊锤，叩击身体某些部位，以引起该部位下面的脏器发出不同的共鸣音，并根据声音的性质及间隔时间来判断该部位是否正常。

2、对比申请号：cn 202022455922.5提供的“一种神经内科临床用叩击检查装置”，过配重盒、盒盖、卡块、块体、t型杆、移动块和小弹簧的设置，使得该装置能改变叩击装置的重量，从而改变挥动时的惯性大小，解决了不能改变叩击装置的重量，过配重盒、盒盖、卡块、块体、t型杆、移动块和小弹簧的设置，使得该装置能改变叩击装置的重量，从而改变挥动时的惯性大小，解决了不能改变叩击装置的重量，但是，配重块直接放入配重盒内，由于配重块不能与配重盒的内壁紧密贴合，在用于叩击时，容易出现配重块的晃动，从而导致受力不均匀，使用不便，进而影响检查效果。

技术实现思路

1、本实用新型的目的在于至少解决现有技术中存在的技术问题之一，提供一种高效率的神经内科临床用叩击检查装置，通过限位杆卡入限位孔内，对限位块进行限位，减少配重块的晃动，便于受力。

2、本实用新型还提供具有上述一种高效率的神经内科临床用叩击检查装置，包括：支撑杆，所述支撑杆的上端固定连接有配重壳，所述配重壳的内底壁固定连接有限位凸块，所述限位凸块上滑动连接有若干配重块和一个限位块，所述配重壳的内侧面且位于前后两壁均开设有滑槽，所述配重壳的滑槽内沿着左右方向上固定连接有导向柱，所述限位块的前后两端与两个导向柱滑动连接，所述限位块与配重壳的右壁之间固定连接有第二压簧，所述第二压簧位于导向柱的外部；

3、所述限位块的前后两端均设置有限位杆，所述限位杆贯穿限位块的上下两侧，且与限位块滑动连接，所述限位杆的上端固定连接有固定块，所述固定块与限位块的顶端之间固定连接有第三压簧，所述配重壳的内底壁等距开设有若干插入限位杆的限位孔；

4、所述配重壳的上端通过合页转动连接有盖体，所述配重壳的左侧面固定连接有连接壳，所述连接壳的左侧设置有软块。转动盖体，便于向配重壳内装入多个配重块，增加了效率，再通过第二压簧对限位块施压，限位块带动配重块朝向配重壳的左壁进行挤压，通过盖体转动，进而对限位杆的上端下压，从而带动限位杆的下端慢慢插入限位孔内，从而对限位块进行限位，进而完成对配重块的限位，减少了配重块的晃动，增加了使用效果。

5、提供所述的一种高效率的神经内科临床用叩击检查装置，所述支撑杆的侧面开设有限位槽，所述支撑杆的限位槽内固定连接有第四压簧，所述第四压簧的另一端固定连接有按块。

6、提供所述的一种高效率的神经内科临床用叩击检查装置，所述支撑杆的外侧面滑动连接有握筒，所述握筒的侧壁等距开设有若干卡住按块的槽孔。便于按块卡入槽孔内，用于调节支撑杆的高度。

7、提供所述的一种高效率的神经内科临床用叩击检查装置，所述盖体的另一端通过卡扣与配重壳固定连接。便于对盖体进行固定，同时便于向配重壳内添加配重块。

8、提供所述的一种高效率的神经内科临床用叩击检查装置，所述连接壳的左端中空，且内部滑动连接有滑块，所述滑块远离配重壳的一侧固定连接有软块。便于进行叩击检查。

9、提供所述的一种高效率的神经内科临床用叩击检查装置，所述滑块与配重壳之间固定连接有第一压簧。便于增加弹性。

10、提供所述的一种高效率的神经内科临床用叩击检查装置，所述盖体的下表面紧压限位杆。

11、提供所述的一种高效率的神经内科临床用叩击检查装置，所述配重块的宽度与两个相邻的限位孔之间的距离等大。

12、上述方案具有的有益效果：转动盖体，便于向配重壳内装入多个配重块，增加了效率，再通过第二压簧对限位块施压，限位块带动配重块朝向配重壳的左壁进行挤压，通过盖体转动，进而对限位杆的上端下压，从而带动限位杆的下端慢慢插入限位孔内，从而对限位块进行限位，进而完成对配重块的限位，减少了配重块的晃动，增加了使用效果。

13、本实用新型的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本实用新型的实践了解到。

技术特征：

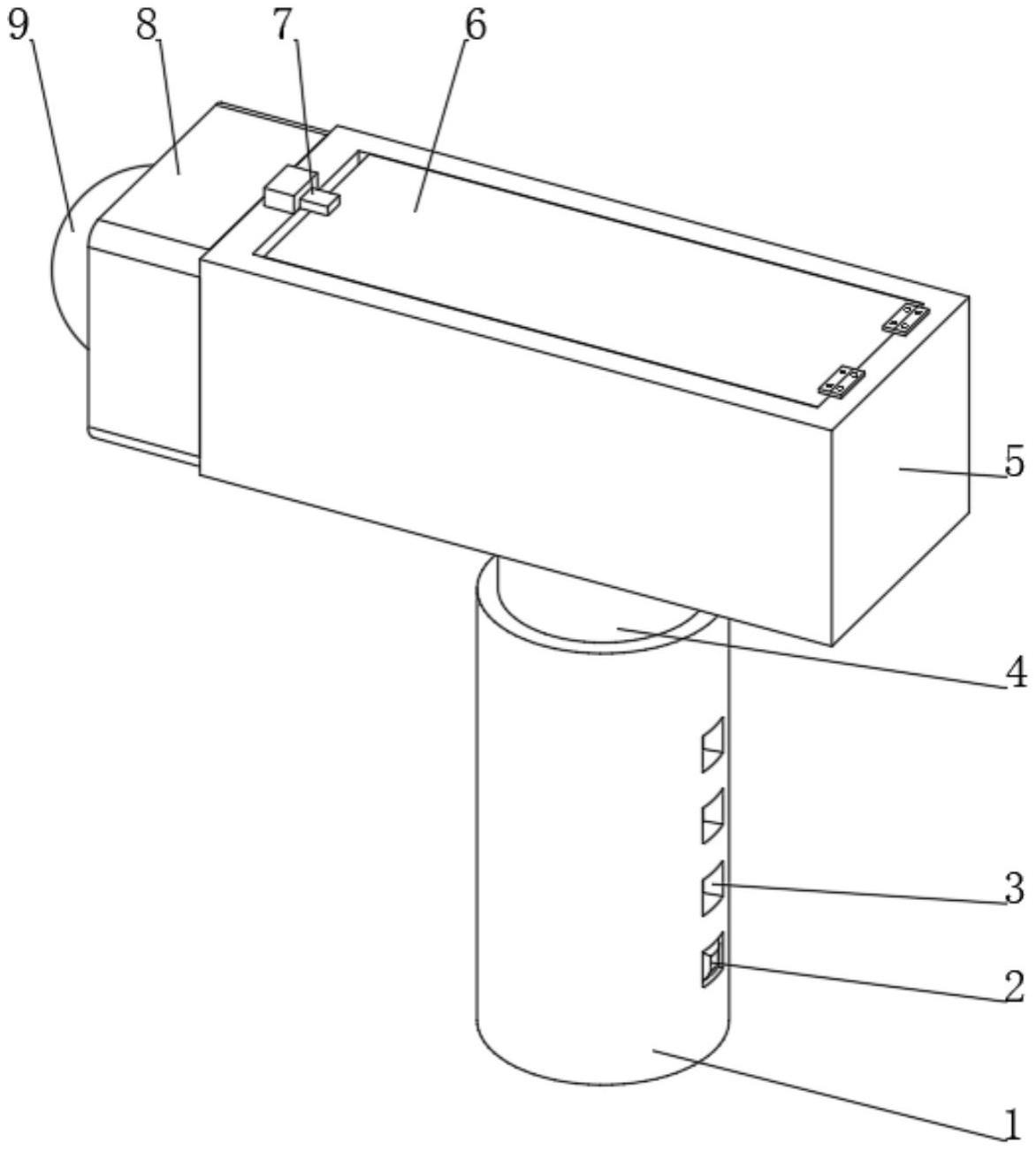

1.一种高效率的神经内科临床用叩击检查装置，其特征在于，包括：支撑杆(4)，所述支撑杆(4)的上端固定连接有配重壳(5)，所述配重壳(5)的内底壁固定连接有限位凸块(19)，所述限位凸块(19)上滑动连接有若干配重块(12)和一个限位块(13)，所述配重壳(5)的内侧面且位于前后两壁均开设有滑槽，所述配重壳(5)的滑槽内沿着左右方向上固定连接有导向柱(14)，所述限位块(13)的前后两端与两个导向柱(14)滑动连接，所述限位块(13)与配重壳(5)的右壁之间固定连接有第二压簧(15)，所述第二压簧(15)位于导向柱(14)的外部；

2.根据权利要求1所述的一种高效率的神经内科临床用叩击检查装置，其特征在于，所述支撑杆(4)的侧面开设有限位槽，所述支撑杆(4)的限位槽内固定连接有第四压簧(21)，所述第四压簧(21)的另一端固定连接有按块(2)。

3.根据权利要求2所述的一种高效率的神经内科临床用叩击检查装置，其特征在于，所述支撑杆(4)的外侧面滑动连接有握筒(1)，所述握筒(1)的侧壁等距开设有若干卡住按块(2)的槽孔(3)。

4.根据权利要求1所述的一种高效率的神经内科临床用叩击检查装置，其特征在于，所述盖体(6)的另一端通过卡扣(7)与配重壳(5)固定连接。

5.根据权利要求1所述的一种高效率的神经内科临床用叩击检查装置，其特征在于，所述连接壳(8)的左端中空，且内部滑动连接有滑块(10)，所述滑块(10)远离配重壳(5)的一侧固定连接有软块(9)。

6.根据权利要求5所述的一种高效率的神经内科临床用叩击检查装置，其特征在于，所述滑块(10)与配重壳(5)之间固定连接有第一压簧(11)。

7.根据权利要求1所述的一种高效率的神经内科临床用叩击检查装置，其特征在于，所述盖体(6)的下表面紧压限位杆(16)。

8.根据权利要求1所述的一种高效率的神经内科临床用叩击检查装置，其特征在于，所述配重块(12)的宽度与两个相邻的限位孔(18)之间的距离等大。

技术总结
本技术公开了一种高效率的神经内科临床用叩击检查装置，其包括：支撑杆，所述支撑杆的上端固定连接有配重壳，所述配重壳的内底壁固定连接有限位凸块，所述限位凸块上滑动连接有若干配重块和一个限位块，所述配重壳的内侧面且位于前后两壁均开设有滑槽，所述配重壳的滑槽内沿着左右方向上固定连接有导向柱。本技术中，转动盖体，便于向配重壳内装入多个配重块，增加了效率，再通过第二压簧对限位块施压，限位块带动配重块朝向配重壳的左壁进行挤压，通过盖体转动，进而对限位杆的上端下压，从而带动限位杆的下端慢慢插入限位孔内，从而对限位块进行限位，进而完成对配重块的限位，减少了配重块的晃动，增加了使用效果。

技术研发人员：于小刚
受保护的技术使用者：于小刚
技术研发日：20220905
技术公布日：2024/1/12
