一种新型眼球突出度测量仪的制作方法

本技术属于医疗器械，具体为一种新型眼球突出度测量仪。

背景技术：

1、眼球突出度测量仪（突眼计）是一种专门用于测量眼球突出度的仪器，目前唯一广泛临床使用的突眼计是hertel氏突眼计，其通过眶外侧骨缘进行定位，利用镜面反射原理对角膜顶点高度进行观察，存在着固定点易偏移、平衡不易掌握、观察不便等情况，从而容易导致检查结果误差大，可重复性差的缺点；在眼眶发育畸形、眼眶外伤等情形下还可导致无法使用该设备进行测量。

技术实现思路

1、本实用新型的目的在于提供一种检查误差小的新型眼球突出度测量仪。

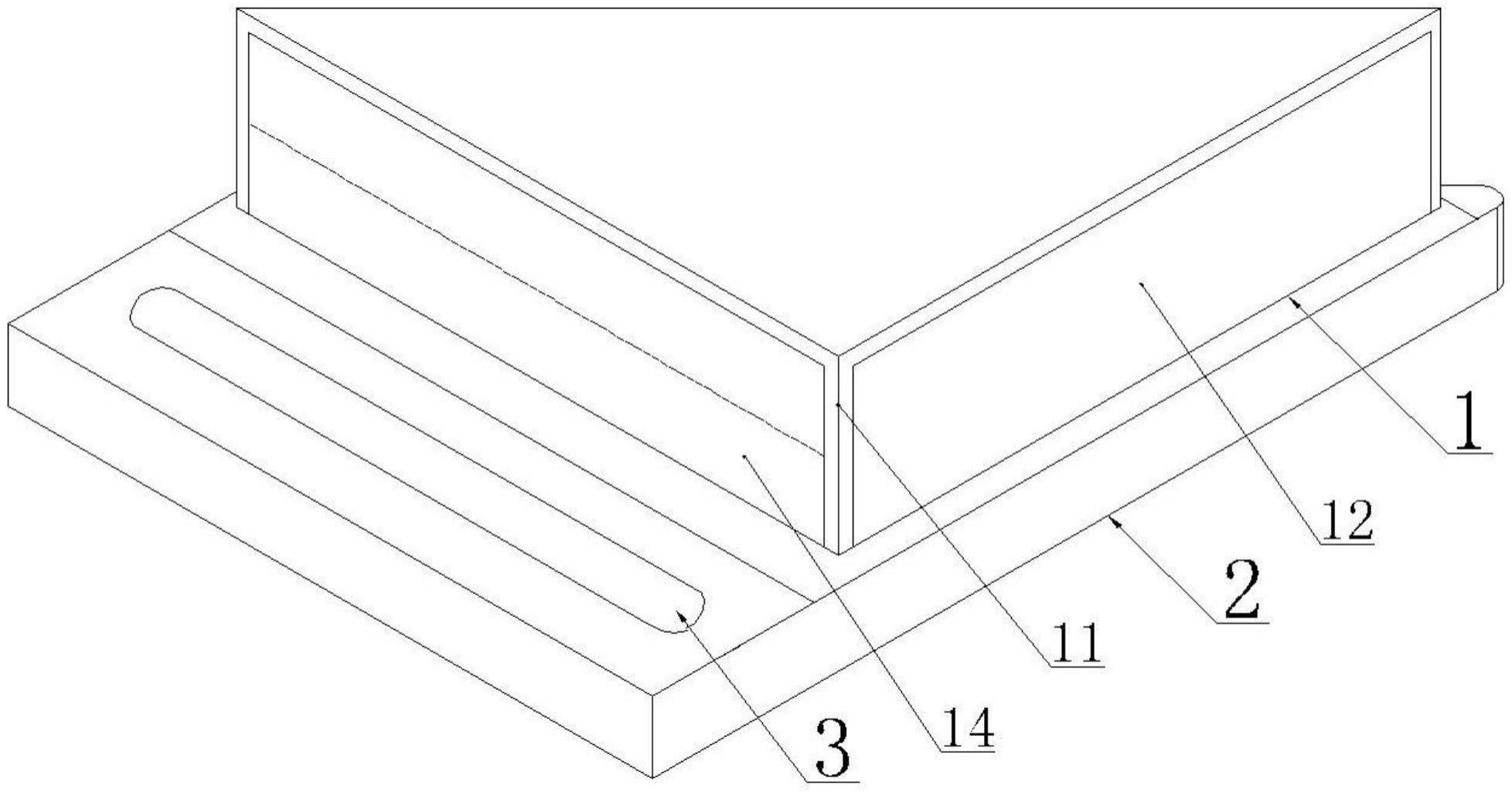

2、本实用新型提供的这种新型眼球突出度测量仪，包括测量框、定位托架和水平仪；测量框设置于定位托架上，通过固定于测量框内的入射镜面、反射镜面和出射镜面测量眼球突出度；定位托架的前端抵于内眦部的内陷处定位；定位托架的后端设置有保证测量平稳的水平仪。

3、上述测量仪的一种实施方式中，所述测量框包括框体、入射镜面、反射镜面和出射镜面；框体正面的形状为等边直角三角形，两直角边不封口，一直角边封有入射镜面，斜边的内侧装有反射镜面，另一直角边封有出射镜面。

4、上述测量仪的一种实施方式中，所述入射镜面为透明玻璃；所述反射镜面为反光玻璃；所述出射镜面为透明玻璃，且其上半涂有不透明涂层且刻有刻度。

5、上述测量仪的一种实施方式中，所述框体与所述入射镜面和所述出射镜面的接触位置处开有凹槽，入射镜面和出射镜面卡接入框体的凹槽中固定。

6、上述测量仪的一种实施方式中，所述定位托架包括托板和定位块；托板为等边直角三角形，其各边均大于所述框体，托板与框体的中心点重合，上下固定；托板靠近出射镜面端向外接有一安装板，安装板内开有贯穿的安装槽；定位块设置于托板靠近入射镜面端的角部，定位块的外端为光滑的橡胶弧面，内部为空腔，空腔中设置有弹簧。

7、上述测量仪的一种实施方式中，所述定位托架与所述测量框的接触位置开有插接槽，测量框插接入定位托架上固定。

8、上述测量仪的一种实施方式中，所述安装槽中设置有水平仪，水平仪为纵长圆曲形状的玻璃管，管内充满酒精，并留有一小气泡，水平仪上下两面均刻有相同的刻度。

9、本实用新型采用测量对象鼻根部作为测量固定点，内眦最低处作为测量起点，可以确保固定可靠，测量起点一致，从而保证测量结果的准确性和可重复性；内置的水平仪可保证观察和测量处于同一水平高度，减少实验误差；相对双眼同时测量，单眼测量的设计在测量时不会遮挡测量对象前方水平视线，同时具有体积小、便于携带、操作方便等特点。

技术特征：

1.一种新型眼球突出度测量仪，其特征在于：它包括测量框、定位托架和水平仪；测量框设置于定位托架上，通过固定于测量框内的入射镜面、反射镜面和出射镜面测量眼球突出度；定位托架的前端抵于内眦部的内陷处定位；定位托架的后端设置有保证测量平稳的水平仪。

2.如权利要求1所述的新型眼球突出度测量仪，其特征在于：所述测量框包括框体、入射镜面、反射镜面和出射镜面；

3.如权利要求2所述的新型眼球突出度测量仪，其特征在于：所述入射镜面为透明玻璃；所述反射镜面为反光玻璃；所述出射镜面为透明玻璃，且其上半涂有不透明涂层且刻有刻度。

4.如权利要求3所述的新型眼球突出度测量仪，其特征在于：所述框体与所述入射镜面和所述出射镜面的接触位置处开有凹槽，入射镜面和出射镜面卡接入框体的凹槽中固定。

5.如权利要求4所述的新型眼球突出度测量仪，其特征在于：所述定位托架包括托板和定位块；

6.如权利要求5所述的新型眼球突出度测量仪，其特征在于：所述定位托架与所述测量框的接触位置开有插接槽，测量框插接入定位托架上固定。

7.如权利要求6所述的新型眼球突出度测量仪，其特征在于：所述安装槽中设置有水平仪，水平仪为纵长圆曲形状的玻璃管，管内充满酒精，并留有一小气泡，水平仪上下两面均刻有相同的刻度。

技术总结
本技术公开了一种新型眼球突出度测量仪，它包括测量框、定位托架和水平仪；测量框设置于定位托架上，通过固定于测量框内的入射镜面、反射镜面和出射镜面测量眼球突出度；定位托架的前端抵于内眦部的内陷处定位；定位托架的后端设置有保证测量平稳的水平仪。本技术利用内眦部的内陷处作为测量固定点，定位准确，定位点不会发生偏移，保证测量结果的准确性和可重复性；内置水平仪可减少实验误差。

技术研发人员：彭昌福
受保护的技术使用者：彭昌福
技术研发日：20220905
技术公布日：2024/1/11
