一种卫生巾生产用消毒杀菌设备的制作方法

本技术涉及消毒杀菌设备，具体为一种卫生巾生产用消毒杀菌设备。

背景技术：

1、卫生巾是一种妇女经期使用的卫生用品，主要的材质为棉、不织布、纸浆或以上材质复合物所形成的高分子聚合物和高分子聚合物复合纸，侧边的设计主要用来防止侧漏，由内到外分为面层、吸收芯、底层三层。

2、卫生巾在量产安置后需要对其进行全面的消毒杀菌，以保证卫生巾的干净卫生，而现有技术中的消毒杀菌设备在实际处理时还存在以下不足：

3、现有技术中的消毒杀菌设备由于其结构上的缺陷，用户在实际杀菌消毒处理时无法灵活实现电动与手动协调处理的作用，从而限制了卫生巾的杀菌消毒效果故而满足不了现有技术所需。

技术实现思路

1、本实用新型的目的在于提供一种卫生巾生产用消毒杀菌设备，以解决由于其结构上的缺陷，用户在实际杀菌消毒处理时无法灵活实现电动与手动协调处理的作用，从而限制了卫生巾的杀菌消毒的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种卫生巾生产用消毒杀菌设备，包括安装机构、承载机构以及消毒杀菌机构，所述安装机构内侧中部活动设置有承载机构，所述安装机构内侧顶部活动设置有消毒杀菌机构，所述承载机构与消毒杀菌机构用于作为卫生巾加工用的消毒杀菌调节装置。

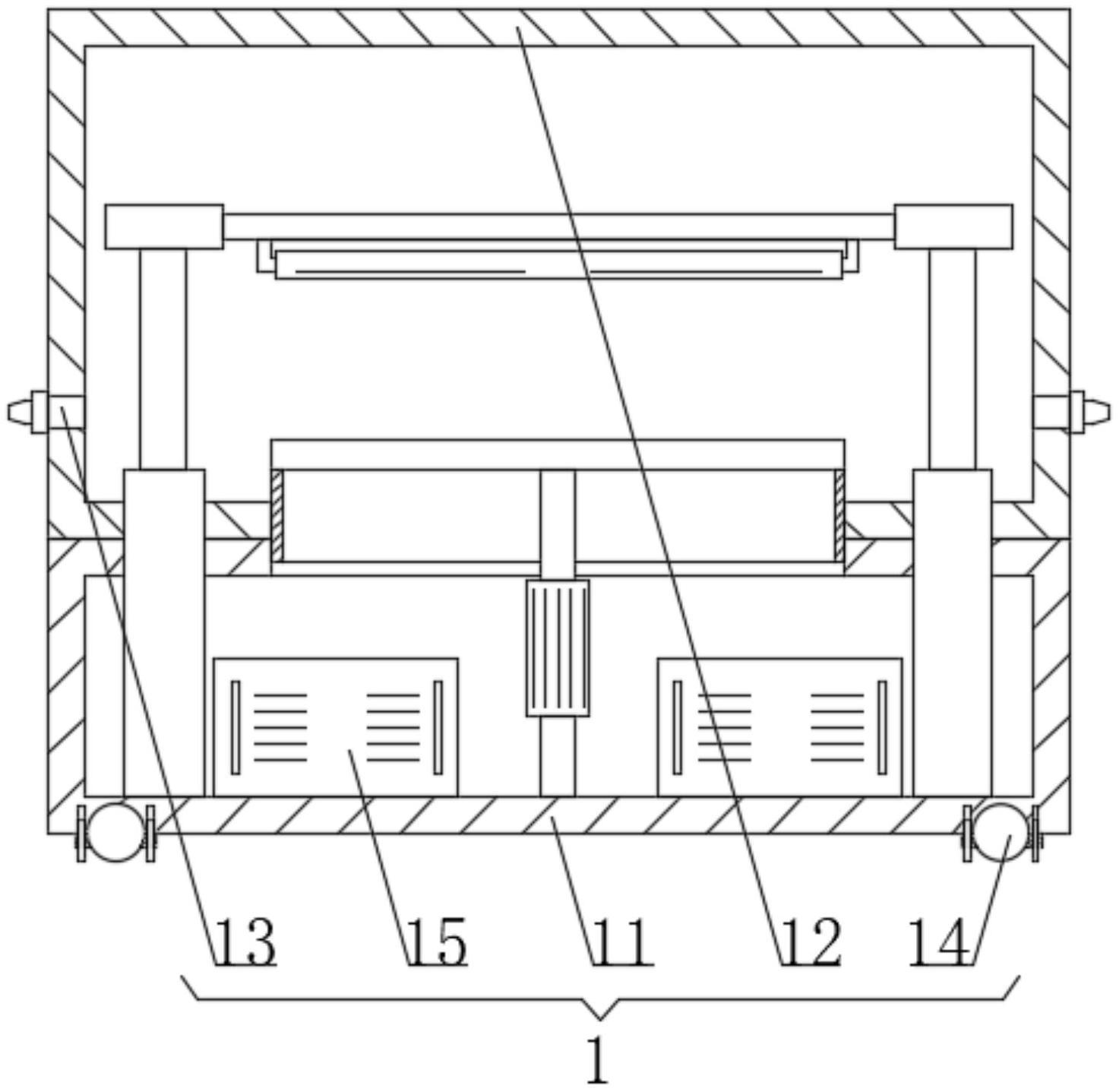

3、优选的，所述安装机构还包括：底座；所述底座顶端边缘处固定连接有顶座，所述顶座外围两侧中部靠近底端处均固定插接有阀体，所述底座下表面靠近四个边角处设置有移动机构。

4、优选的，所述底座内壁下表面中部两侧均固定连接有蓄电池，所述底座外围正面中部靠近底端处固定连接有控制器，所述底座外围正面中部开设有通孔，所述顶座外围正面中部活动连接有透明玻璃板，所述底座外围正面中部两侧均通过合页转动连接有盖板。

5、优选的，所述移动机构具体由万向球构成，所述万向球下表面四周均螺纹插接有蜗杆，蜗杆用于作为万向球与地面的抬升支撑机构。

6、优选的，所述消毒杀菌机构还包括：杀菌灯；所述底座内壁下表面两端均固定连接有电动推杆，所述电动推杆动力输出端贯穿底座固定连接有固定架，两个固定架相邻侧固定连接有安置网，所述安置网下表面通过插销固定插接有多个杀菌灯。

7、优选的，所述承载机构还包括：安置台；所述底座内壁下表面中部通过轴承转动连接有螺纹杆，所述螺纹杆外围顶端螺纹套接有螺纹套，所述螺纹套内壁顶端螺纹插接有丝杆，所述丝杆顶端通过轴承转动连接有安置台，所述安置台外围固定套接有限位罩，所述限位罩在顶座中部与底座中部活动连接。

8、与现有技术相比，本实用新型的有益效果是：

9、本实用新型通过承载机构能够有效的将卫生巾实施安置加工，同时配合设有的消毒杀菌机构能够对卫生巾实施全面加工处理，从而实现卫生巾整体获取足够的杀菌消毒效果，通过阀体能够有效的提供消毒水汽进行雾化消毒处理，从而配合消毒杀菌机构实施全面加工处理，通过通孔方便用户调节承载机构的位置高度，通过盖板方便对蓄电池进行拆换维护，通过蜗杆能够限定万向球的滚动从而实现定位支撑的效果；

10、通过透明玻璃板方便用户安置卫生巾，通过杀菌灯能够有效的对承载机构上的卫生巾实施杀菌处理，同时配合阀体输入的雾化状态的消毒液实施全面消毒杀菌的效果，同时通过电动推杆调节杀菌灯的位置，实现同步程度的杀菌消毒强度的调节效果，通过转动螺纹套能够有效的调节安置台在安装机构内的位置高度，从而有效的配合电动推杆实现与杀菌灯的距离位置进行灵活调节，进而实现电动与手动同步协调改变杀菌灯的作业强度，从而实现全面调节卫生巾的杀菌消毒效果。

技术特征：

1.一种卫生巾生产用消毒杀菌设备，包括：

2.根据权利要求1所述的一种卫生巾生产用消毒杀菌设备，其特征在于：所述安装机构(1)还包括：

3.根据权利要求2所述的一种卫生巾生产用消毒杀菌设备，其特征在于：所述底座(11)内壁下表面中部两侧均固定连接有蓄电池(15)，所述底座(11)外围正面中部靠近底端处固定连接有控制器(42)，所述底座(11)外围正面中部开设有通孔(41)，所述顶座(12)外围正面中部活动连接有透明玻璃板(4)，所述底座(11)外围正面中部两侧均通过合页转动连接有盖板(43)。

4.根据权利要求3所述的一种卫生巾生产用消毒杀菌设备，其特征在于：所述移动机构(14)具体由万向球构成，所述万向球下表面四周均螺纹插接有蜗杆，蜗杆用于作为万向球与地面的抬升支撑机构。

5.根据权利要求4所述的一种卫生巾生产用消毒杀菌设备，其特征在于：所述消毒杀菌机构(3)还包括：

6.根据权利要求5所述的一种卫生巾生产用消毒杀菌设备，其特征在于：所述承载机构(2)还包括：

技术总结
本技术公开了一种卫生巾生产用消毒杀菌设备，包括安装机构、承载机构以及消毒杀菌机构，所述安装机构内侧中部活动设置有承载机构，所述安装机构内侧顶部活动设置有消毒杀菌机构，所述承载机构与消毒杀菌机构用于作为卫生巾加工用的消毒杀菌调节装置；本技术通过转动螺纹套能够有效的调节安置台在安装机构内的位置高度，从而有效的配合电动推杆实现与杀菌灯的距离位置进行灵活调节，进而实现电动与手动同步协调改变杀菌灯的作业强度，从而实现全面调节卫生巾的杀菌消毒效果。

技术研发人员：卢燕群,陈彩连,李丽媚
受保护的技术使用者：深圳市冰冰纸业有限公司
技术研发日：20220905
技术公布日：2024/1/13
