一种小型立式四通道输出中频治疗仪的制作方法

本技术涉及中频治疗仪，尤其是涉及一种小型立式四通道输出中频治疗仪。

背景技术：

1、中频治疗仪全称为“低频调制中频治疗仪”，是应用被低频电流调制后的中频电流来治疗疾病的仪器。调制中频电流兼有低频电与中频电两种电流各自的特点和治疗作用，作用较深，不产生电解刺激作用，人体易于接受而容易产生适应性。中频治疗仪的形式众多，适用于家庭、医院等不同环境，具有单独台式、立式、移动立式等多种结构，但目前缺少一种占地较小的立式治疗仪，满足狭小空间的使用需求。

技术实现思路

1、本实用新型的目的是提供一种小型立式四通道输出中频治疗仪，具有占地面积小的立式支撑底座和一定的收纳空间，且可以多路输出，满足多人次、多位置的治疗需求。

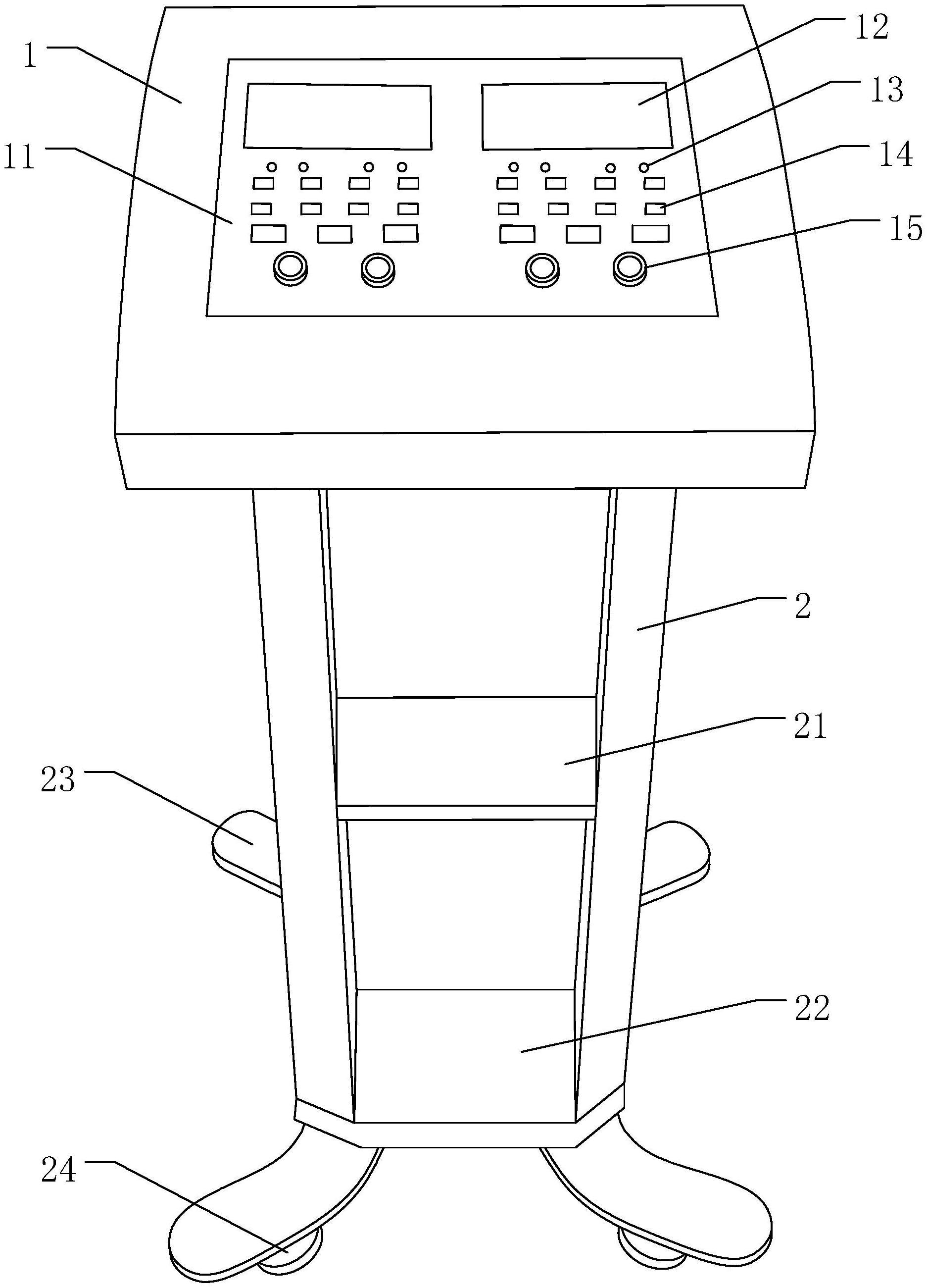

2、为实现上述目的，本实用新型提供了一种小型立式四通道输出中频治疗仪，包括治疗仪主机和支撑底座，所述支撑底座为倒棱台形，所述治疗仪主机固定在所述支撑底座的顶端，所述治疗仪主机的顶面中央设置有控制面板，所述控制面板上并排设置有两组显示屏、指示灯、控制按键和插口，所述支撑底座的内部中空，所述支撑底座的内部中央水平设置有隔板，所述隔板与所述治疗仪主机的底面之间构成上收纳仓，所述隔板与所述支撑底座的底板之间构成下收纳仓。

3、优选的，所述治疗仪主机的底面下方两侧分别设置有插板，所述插板插入所述支撑底座顶面上的插槽内，所述支撑底座的外侧拧入穿过所述插槽和所述插板的螺钉。

4、优选的，所述支撑底座的下方四角分别设置有向外延伸的支撑脚，所述支撑脚的下方固定有圆盘状的金属脚托。

5、优选的，所述治疗仪主机通过连接线与所述电板片电连接，所述连接线的一端与所述插口插接，所述连接线的另一端与正、负两个所述电板片电连接，所述电板片内嵌置电加热丝，所述电板片外包裹布套。

6、优选的，所述治疗仪主机内设置有电脑板、开关电源、两块相互独立的功放板，所述功放板与所述电脑板和所述开关电源电连接，每块所述功放板具有两路输出，所述指示灯为二极管，所述显示屏、所述二极管、所述控制按键和所述插口均搭载于所述电脑板上并向上伸出所述控制面板外，所述电脑板上共设置有四个所述插口。

7、因此，本实用新型采用上述结构的一种小型立式四通道输出中频治疗仪，将治疗仪主机放置在支撑底座上，通过外延的支撑脚稳定重心，占地面积较小且支撑稳固，支撑底座内设置收纳仓位，用于放置电板片和其他杂物，通过预设程序控制四通道输出调制过的中频电流并可以通过电加热丝实现加热功能，能够满足多人次或同一人次不同身体部位的同时治疗。

8、下面通过附图和实施例，对本实用新型的技术方案做进一步的详细描述。

技术特征：

1.一种小型立式四通道输出中频治疗仪，其特征在于：包括治疗仪主机和支撑底座，所述支撑底座为倒棱台形，所述治疗仪主机固定在所述支撑底座的顶端，所述治疗仪主机的顶面中央设置有控制面板，所述控制面板上并排设置有两组显示屏、指示灯、控制按键和插口，所述支撑底座的内部中空，所述支撑底座的内部中央水平设置有隔板，所述隔板与所述治疗仪主机的底面之间构成上收纳仓，所述隔板与所述支撑底座的底板之间构成下收纳仓。

2.根据权利要求1所述的一种小型立式四通道输出中频治疗仪，其特征在于：所述治疗仪主机的底面下方两侧分别设置有插板，所述插板插入所述支撑底座顶面上的插槽内，所述支撑底座的外侧拧入穿过所述插槽和所述插板的螺钉。

3.根据权利要求2所述的一种小型立式四通道输出中频治疗仪，其特征在于：所述支撑底座的下方四角分别设置有向外延伸的支撑脚，所述支撑脚的下方固定有圆盘状的金属脚托。

4.根据权利要求3所述的一种小型立式四通道输出中频治疗仪，其特征在于：所述治疗仪主机通过连接线与电板片电连接，所述连接线的一端与所述插口插接，所述连接线的另一端与正、负两个所述电板片电连接，所述电板片内嵌置电加热丝，所述电板片外包裹布套。

5.根据权利要求4所述的一种小型立式四通道输出中频治疗仪，其特征在于：所述治疗仪主机内设置有电脑板、开关电源、两块相互独立的功放板，所述功放板与所述电脑板和所述开关电源电连接，每块所述功放板具有两路输出，所述指示灯为二极管，所述显示屏、所述二极管、所述控制按键和所述插口均搭载于所述电脑板上并向上伸出所述控制面板外，所述电脑板上供设置有四个所述插口。

技术总结
本技术公开了一种小型立式四通道输出中频治疗仪，包括治疗仪主机和支撑底座，所述支撑底座为倒棱台形，所述治疗仪主机固定在所述支撑底座的顶端，所述治疗仪主机的顶面中央设置有控制面板，所述控制面板上并排设置有两组显示屏、指示灯、控制按键和插口，所述支撑底座的内部中空，所述支撑底座的内部中央水平设置有隔板，所述隔板与所述治疗仪主机的底面之间构成上收纳仓，所述隔板与所述支撑底座的底板之间构成下收纳仓。本技术采用上述结构的一种小型立式四通道输出中频治疗仪，具有占地面积小的立式支撑底座和一定的收纳空间，且可以多路输出，满足多人次、多位置的治疗需求。

技术研发人员：孙景玥,赵红岩
受保护的技术使用者：廊坊市天月医疗器械有限公司
技术研发日：20220906
技术公布日：2024/1/12
