功能性给药器的制作方法

本技术涉及医疗器械，具体涉及一种功能性给药器。

背景技术：

1、由于女性的生殖道的特殊性，极易隐藏病毒和细菌，为了让药的效果能充分体现，给药装置极为重要。目前市场上的主流产品在使用过程中存在很大的弊端，无法让药到达病灶区，造成药性无法体现。

技术实现思路

1、针对现有技术中的缺陷，本实用新型的目的是提供一种能够更好的使药达到需要治疗的区域的功能性给药器。

2、本实用新型所采用的技术方案是：

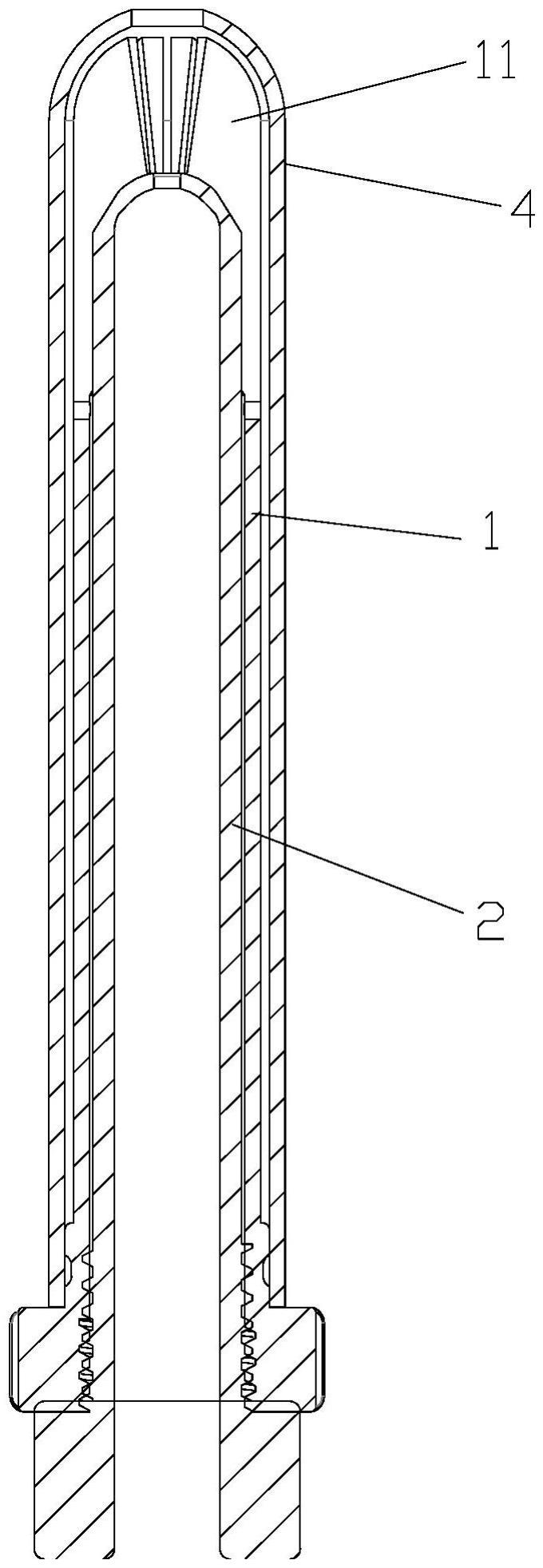

3、功能性给药器，包括外管、内管和推杆；所述外管的前端具有扩张段，该扩张段由间隔设置的多个扩张部组成，每个所述扩张部的内侧均设有向所述外管中心方向延伸的支点；所述内管可插入所述外管内、且可沿所述外管长度方向移动以驱动所述扩张部向所述外管径向展开或收拢；所述内管的前端具有给药口，所述推杆可插入所述内管内、且可沿所述内管长度方向移动以将所述内管内的药推至所述给药口。

4、进一步，还包括硅胶套，所述硅胶套套设在所述外管外周。

5、进一步，所述外管的尾端外周设有向其径向凸出的凸棱，所述硅胶套的一端套设在所述凸棱上。

6、进一步，沿所述外管的尾端内壁设有内螺纹，沿所述内管的外壁设有外螺纹，所述内管由所述外管的尾端插入、且与所述外管螺纹配合。

7、进一步，沿所述扩张段长度方向间隔设有多条缝隙，该缝隙将所述扩张段分割为多个扩张部。

8、进一步，所述扩张部为8个。

9、进一步，所述扩张段的前端和所述内管的前端均为导向头结构。

10、进一步，所述给药口为网状结构。

11、进一步，所述推杆的前端具有活塞头，该活塞头与所述内管内壁的配合间隙≤1mm。

12、进一步，所述支点的尾端为与所述外管内壁连接的倾斜导向面。

13、本申请的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本申请的实践了解到。

技术特征：

1.功能性给药器，其特征在于，包括外管、内管和推杆；所述外管的前端具有扩张段，该扩张段由间隔设置的多个扩张部组成，每个所述扩张部的内侧均设有向所述外管中心方向延伸的支点；所述内管可插入所述外管内、且可沿所述外管长度方向移动以驱动所述扩张部向所述外管径向展开或收拢；所述内管的前端具有给药口，所述推杆可插入所述内管内、且可沿所述内管长度方向移动以将所述内管内的药推至所述给药口。

2.根据权利要求1所述的功能性给药器，其特征在于，还包括硅胶套，所述硅胶套套设在所述外管外周。

3.根据权利要求2所述的功能性给药器，其特征在于，所述外管的尾端外周设有向其径向凸出的凸棱，所述硅胶套的一端套设在所述凸棱上。

4.根据权利要求1所述的功能性给药器，其特征在于，沿所述外管的尾端内壁设有内螺纹，沿所述内管的外壁设有外螺纹，所述内管由所述外管的尾端插入、且与所述外管螺纹配合。

5.根据权利要求1所述的功能性给药器，其特征在于，沿所述扩张段长度方向间隔设有多条缝隙，该缝隙将所述扩张段分割为多个扩张部。

6.根据权利要求5所述的功能性给药器，其特征在于，所述扩张部为8个。

7.根据权利要求1所述的功能性给药器，其特征在于，所述扩张段的前端和所述内管的前端均为导向头结构。

8.根据权利要求1所述的功能性给药器，其特征在于，所述给药口为网状结构。

9.根据权利要求1所述的功能性给药器，其特征在于，所述推杆的前端具有活塞头，该活塞头与所述内管内壁的配合间隙≤1mm。

10.根据权利要求1所述的功能性给药器，其特征在于，所述支点的尾端为与所述外管内壁连接的倾斜导向面。

技术总结
本技术公开了一种功能性给药器，包括外管、内管和推杆；所述外管的前端具有扩张段，该扩张段由间隔设置的多个扩张部组成，每个所述扩张部的内侧均设有向所述外管中心方向延伸的支点；所述内管可插入所述外管内、且可沿所述外管长度方向移动以驱动所述扩张部向所述外管径向展开或收拢；所述内管的前端具有给药口，所述推杆可插入所述内管内、且可沿所述内管长度方向移动以将所述内管内的药推至所述给药口；本申请通过设置外管、内管和推杆，通过外管前端的扩张部将宫颈口和后穹窿进行扩展，再通过内管和推杆给药，能够使药能够更好的到达给药区域，用药效果更好。

技术研发人员：李浩
受保护的技术使用者：厦门郎中堂健康管理服务有限公司
技术研发日：20220928
技术公布日：2024/1/12
