本技术属于妇产科麻醉,具体为一种喷雾装置。
背景技术:
1、妇产科是临床医学四大主要学科之一,主要研究女性生殖器官疾病的病因、病理、诊断及防治,妊娠、分娩的生理和病理变化,高危妊娠及难产的预防和诊治,女性生殖内分泌,计划生育及妇女保健等。在孕妇需要进行剖腹产手术时,孕妇需要进行麻醉,此时一般会使用到喷雾装置,使得孕妇利用口鼻将雾化麻醉剂吸入肺部,完成麻醉操作。
2、现在的喷雾装置缺陷是:
3、对比文件cn213964700u公开了麻醉用喷雾器,“本实用新型设置了安装座、旋钮、电动伸缩杆和夹块,打开开关,雾化器将储液箱内的液体通过抽液管抽至雾化器内,液体雾化后通过喷雾管与连接管进入喷头并通过喷嘴喷出,当需要更换外部部件时关闭开关,通过外置控制器开启电动伸缩杆伸缩,电动伸缩杆带动夹块伸缩,改变连接管底部的夹持状态,将连接管取下,拧动旋钮,旋钮带动螺杆旋转改变喷嘴右端的夹持状态,更换完成后,将喷嘴的右端放置于第一夹槽内,拧动旋钮将喷嘴夹紧,将连接管的底端放置于第二夹槽的底部,通过外置控制器开启电动伸缩杆,将连接管夹紧,达到了便于更换外部部件的目的,解决了现有的麻醉用喷雾器不具备便于更换外部部件的功能,导致其在使用时易滋生细菌,影响身体健康的问题。”
4、但是,该喷雾装置在使用过程中,喷雾器的出气口一般位于孕妇的鼻腔附近,随着雾化麻醉剂地不断喷出,麻醉剂会附着在出气口外侧形成水珠滴落进入孕妇鼻腔内或者喷雾器未能对麻醉剂完全雾化而将少量未雾化的麻醉剂喷出落入孕妇鼻腔内,导致孕妇被呛住,造成孕妇的不适。
技术实现思路
1、本实用新型的目的在于提供一种喷雾装置,以解决上述背景技术中提出的随着雾化麻醉剂地不断喷出,麻醉剂会附着在出气口外侧形成水珠滴落进入孕妇鼻腔内或者喷雾器未能对麻醉剂完全雾化而将少量未雾化的麻醉剂喷出落入孕妇鼻腔内,导致孕妇被呛住,造成孕妇不适的问题。
2、为实现上述目的,本实用新型提供如下技术方案:一种喷雾装置,包括装载罐、位于装载罐一侧的面罩和位于面罩内侧的弧形挡板,所述装载罐的一端安装有水泵,所述水泵的输入端连通有与装载罐的一端相连通的第一水管,所述水泵的输出端连通有第二水管,所述第二水管远离水泵的一端安装有雾化喷头,所述面罩的一侧固定连通有连通管,所述连通管与第二水管可拆卸式连通安装,所述弧形挡板可拆卸式安装于面罩内侧。
3、优选的,所述连通管远离面罩的一端与雾化喷头远离第二水管的一端相贴合,所述第二水管上套设有螺纹管,所述螺纹管的外侧螺纹连接有螺纹环,所述螺纹管通过螺纹环与连通管相连接,通过设置螺纹管和螺纹环,实现了将连通管与第二水管固定连通的目的。
4、优选的,所述面罩的内侧安装有固定杆,所述弧形挡板的一侧安装有插杆,所述插杆的一端活动插设于固定杆的内壁,所述固定杆的内侧开设收纳槽,所述固定杆通过收纳槽安装有弹簧,所述弹簧的一端安装有通过收纳槽与固定杆滑动连接的挤压块,所述挤压块的一侧与插杆的一侧相贴合,所述挤压块与插杆贴合的一侧为弧面,通过设置固定杆、插杆、收纳槽、弹簧和挤压块,实现了便于对弧形挡板安装拆卸的目的。
5、优选的,所述装载罐位于水泵的一端开设有插槽,所述装载罐通过插槽活动插设有保护罩,通过设置保护罩,实现了对水泵保护的目的。
6、优选的,所述保护罩的外侧安装有软胶圈,所述保护罩通过软胶圈与装载罐活动卡接,通过设置软胶圈,实现了便于将保护罩位置固定的目的。
7、优选的,所述装载罐上安装有透明板,通过设置透明板,实现了便于观察装载罐内的麻醉剂的目的。
8、优选的,所述装载罐的一端螺纹连接有螺纹塞,通过设置螺纹塞,实现了便于向装载罐内注入麻醉剂的目的。
9、与现有技术相比,本实用新型的有益效果是:
10、1.该喷雾装置,通过雾化喷头将麻醉剂以雾化的形式喷出,喷出的雾化麻醉剂由孕妇正常的呼吸进行体内,从而达到了对孕妇麻醉的效果,在此过程中,雾化喷头附近会附着有少量麻醉剂形成的水珠,也可能雾化喷头喷出的麻醉剂有少量未完全雾化而以水珠的形式喷出,此时皆有弧形挡板进行抵挡,尽量避免了水珠滴落进入孕妇鼻腔,有助于避免孕妇的不适。
11、2.该喷雾装置,通过将螺纹环完全拧在螺纹管上,从而将面罩拆卸,然后将插杆从固定杆内拔出,进而将面罩和弧形挡板分离,达到了便于对面罩和弧形挡板清洗以及杀菌消毒的效果。

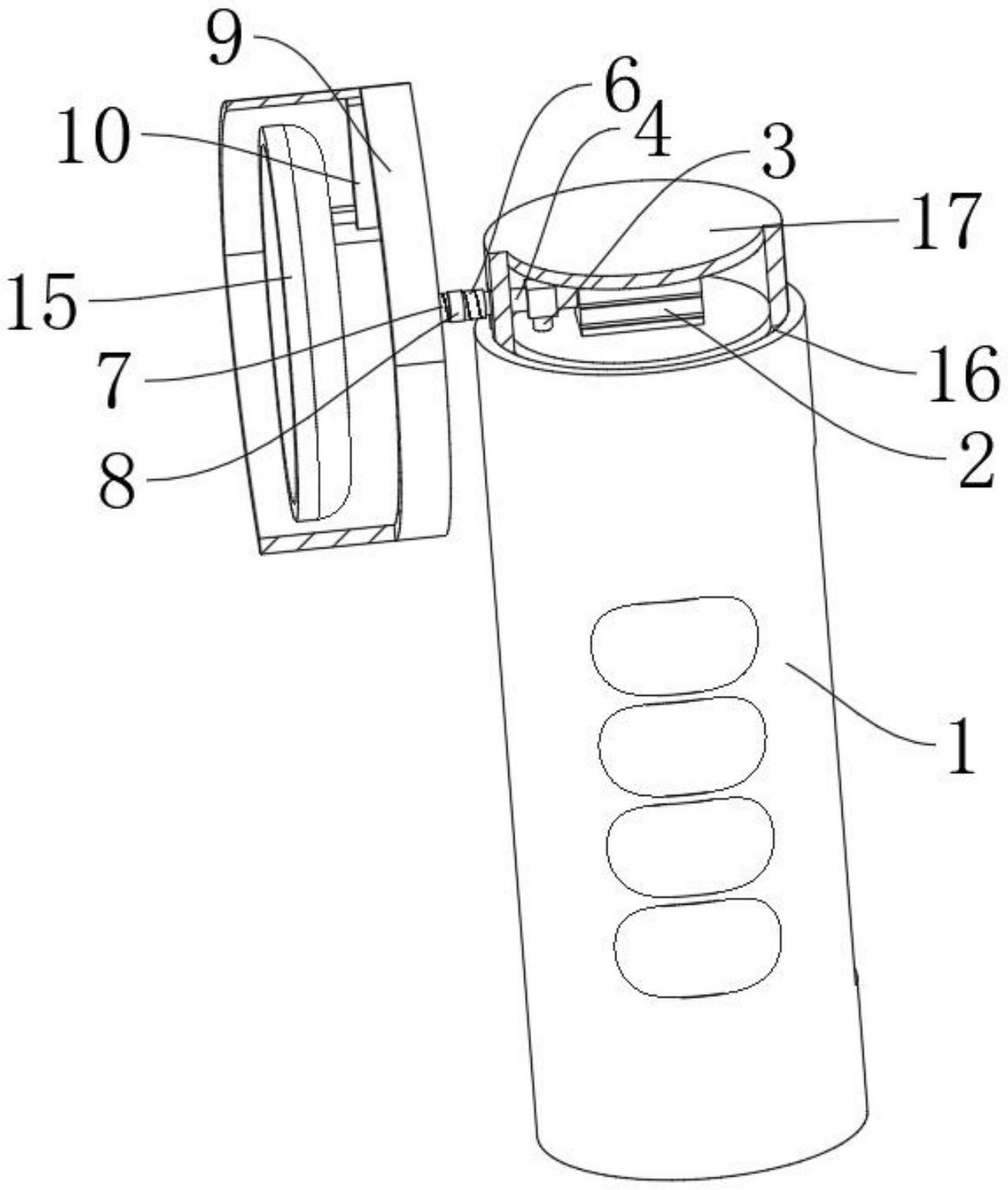

1.一种喷雾装置,包括装载罐(1)、位于装载罐(1)一侧的面罩(9)和位于面罩(9)内侧的弧形挡板(15),其特征在于,所述装载罐(1)的一端安装有水泵(2),所述水泵(2)的输入端连通有与装载罐(1)的一端相连通的第一水管(3),所述水泵(2)的输出端连通有第二水管(4),所述第二水管(4)远离水泵(2)的一端安装有雾化喷头(5),所述面罩(9)的一侧固定连通有连通管(7),所述连通管(7)与第二水管(4)可拆卸式连通安装,所述弧形挡板(15)可拆卸式安装于面罩(9)内侧。
2.根据权利要求1所述的一种喷雾装置,其特征在于,所述连通管(7)远离面罩(9)的一端与雾化喷头(5)远离第二水管(4)的一端相贴合,所述第二水管(4)上套设有螺纹管(6),所述螺纹管(6)的外侧螺纹连接有螺纹环(8),所述螺纹管(6)通过螺纹环(8)与连通管(7)相连接。
3.根据权利要求1所述的一种喷雾装置,其特征在于,所述面罩(9)的内侧安装有固定杆(10),所述弧形挡板(15)的一侧安装有插杆(14),所述插杆(14)的一端活动插设于固定杆(10)的内壁,所述固定杆(10)的内侧开设收纳槽(11),所述固定杆(10)通过收纳槽(11)安装有弹簧(12),所述弹簧(12)的一端安装有通过收纳槽(11)与固定杆(10)滑动连接的挤压块(13),所述挤压块(13)的一侧与插杆(14)的一侧相贴合,所述挤压块(13)与插杆(14)贴合的一侧为弧面。
4.根据权利要求1所述的一种喷雾装置,其特征在于,所述装载罐(1)位于水泵(2)的一端开设有插槽(16),所述装载罐(1)通过插槽(16)活动插设有保护罩(17)。
5.根据权利要求4所述的一种喷雾装置,其特征在于,所述保护罩(17)的外侧安装有软胶圈(18),所述保护罩(17)通过软胶圈(18)与装载罐(1)活动卡接。
6.根据权利要求1所述的一种喷雾装置,其特征在于,所述装载罐(1)上安装有透明板(19)。
7.根据权利要求1所述的一种喷雾装置,其特征在于,所述装载罐(1)的一端螺纹连接有螺纹塞(20)。
