一种辅助尿动力测压管插入膀胱的装置的制作方法

本技术涉及尿动力测压辅助设备，特别涉及一种辅助尿动力测压管插入膀胱的装置。

背景技术：

1、临床上，在对患者进行尿流动力学检查时，常因患者的前列腺增生、膀胱颈抬高、尿道弯曲等原因出现尿道梗阻以及弯曲过大，由于尿动力测压管比较细软，很难通过尿道的该处位置，使得尿动力测压管容易在尿道中打圈，其最终无法抵达患者的膀胱内，致使尿流动力学检查无法进行。

2、目前，对患者进行尿动力学检查时，尿动力测压管一种是直接进行插入，该方法需要反复操作，且成功率地，反复操作的过程中，对患者带来了极大的痛苦；另一种方法是通过尿道探子扩张，该尿道探子为实心金属柱体，通过将尿道探子插入患者的尿道，对患者的尿道反复进行扩张，然后拔出探子，再插入尿动力测压管，该方法时间长，且失败率较高，扩张的过程中也为患者带到的极大痛苦、同时严重影响检测结果的准确性。

3、故此，本申请提出了一种辅助尿动力测压管插入膀胱的装置。

技术实现思路

1、本实用新型的主要目的在于提供了一种辅助尿动力测压管插入膀胱的装置，解决了现有尿动力测压管插入患者尿道容易大圈，不能插入患者膀胱的问题。

2、为实现上述目的，本实用新型采取的技术方案为：一种辅助尿动力测压管插入膀胱的装置，包括导向环一与导向环二，所述导向环一与所述导向环二活动连接形成一个可拆卸的导向套，所述导向环一的端面上沿着其轴向设置有滑槽，所述导向环二的端面上沿着其轴向设置有滑台，所述滑台活动安装于所述滑槽内。

3、进一步的，所述滑槽内壁位于所述导向环一端头的位置设置有卡槽，所述滑台的外壁上对应所述卡槽的位置设置有卡台，所述卡台卡设于所述卡槽内。

4、进一步的，所述导向环一的外壁上位于所述卡槽的一端端头设置有连接台，所述导向环二外壁上位于所述卡台的一端端头也设置所述连接台，所述连接台的外壁上设置有夹持槽。

5、进一步的，所述导向环一上远离所述连接台的端头上设置有凸出台。

6、进一步的，所述导向套的外径沿着所述凸出台至所述连接台逐渐减小。

7、进一步的，所述导向环一与所述导向环二的棱边上都设置有圆角。

8、进一步的，所述导向环一与所述导向环二的材质为金属材质。

9、与现有技术相比，本实用新型具有如下有益效果：

10、1.本装置是通过导向环一与导向环二形成一个导向套，然后插入患者的尿道内，形成一个稳定的通道，便于尿动力测压管顺利通过通道，一次性就可以到达患者的膀胱，不容易使测压管在通道内打圈，且不能进入患者膀胱的现象出现，进而减少了患者痛苦；同时导向环一与导向环二通过滑槽与滑台能够拆解为两部分，保持尿动力测压管位置不变时，能够使得本装置退出患者尿道。

11、2.本装置在导向环一与导向环二的右端端头设置有连接台，连接台上设置有夹持槽，夹持槽可用于卡设镊子，使得医护人员可借助镊子夹取本装置，避免手部接触本装置，同时也是医护人员能够稳定拿取本装置。

技术特征：

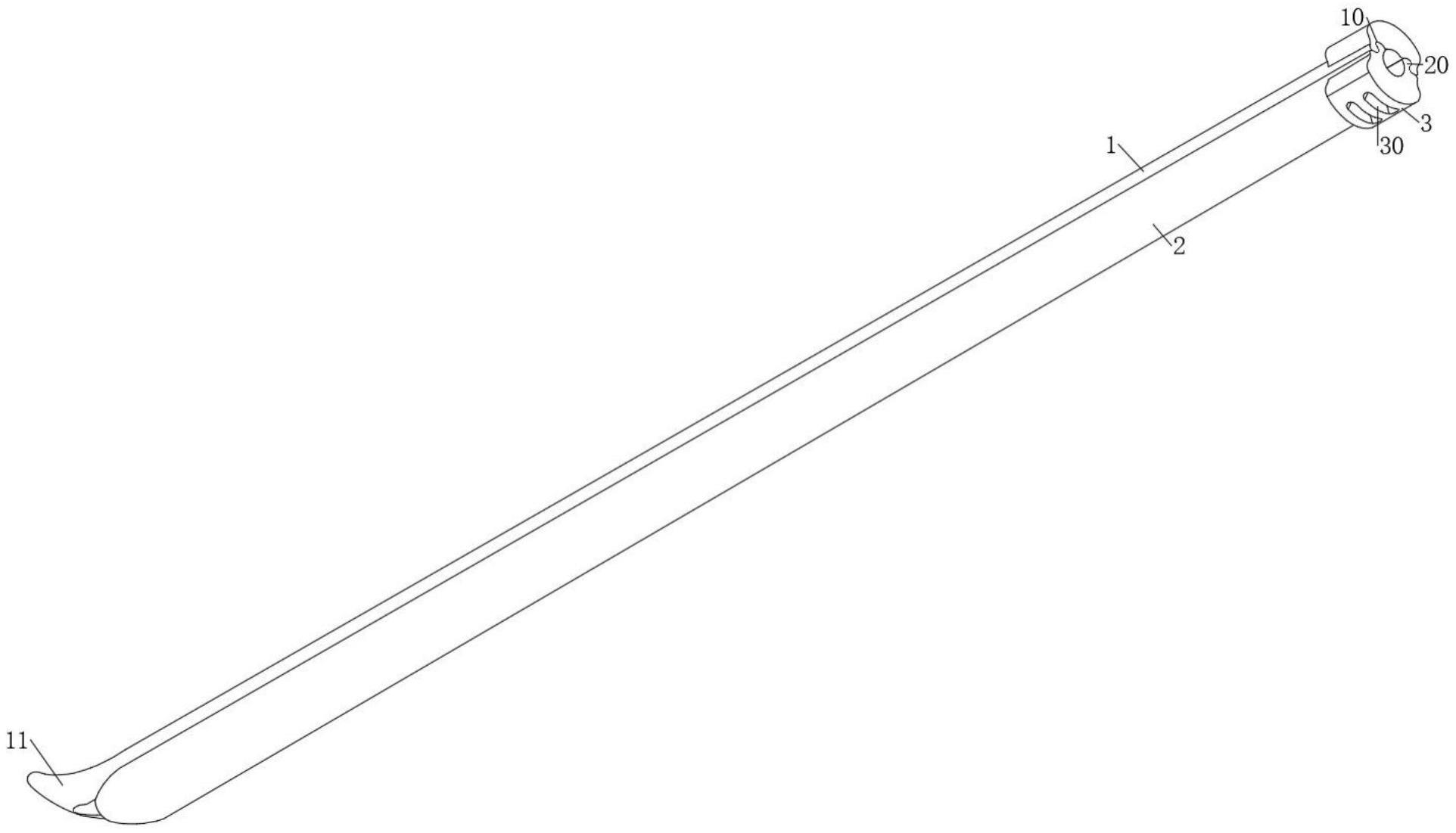

1.一种辅助尿动力测压管插入膀胱的装置，其特征在于，包括导向环一(1)与导向环二(2)，所述导向环一(1)与所述导向环二(2)活动连接形成一个可拆卸的导向套，所述导向环一(1)的端面上沿着其轴向设置有滑槽(10)，所述导向环二(2)的端面上沿着其轴向设置有滑台(20)，所述滑台(20)活动安装于所述滑槽(10)内。

2.根据权利要求1所述的一种辅助尿动力测压管插入膀胱的装置，其特征在于，所述滑槽(10)内壁位于所述导向环一(1)端头的位置设置有卡槽(12)，所述滑台(20)的外壁上对应所述卡槽(12)的位置设置有卡台(21)，所述卡台(21)卡设于所述卡槽(12)内。

3.根据权利要求2所述的一种辅助尿动力测压管插入膀胱的装置，其特征在于，所述导向环一(1)的外壁上位于所述卡槽(12)的一端端头设置有连接台(3)，所述导向环二(2)外壁上位于所述卡台(21)的一端端头也设置所述连接台(3)，所述连接台(3)的外壁上设置有夹持槽(30)。

4.根据权利要求3所述的一种辅助尿动力测压管插入膀胱的装置，其特征在于，所述导向环一(1)上远离所述连接台(3)的端头上设置有凸出台(11)。

5.根据权利要求4所述的一种辅助尿动力测压管插入膀胱的装置，其特征在于，所述导向套的外径沿着所述凸出台(11)至所述连接台(3)逐渐减小。

6.根据权利要求1所述的一种辅助尿动力测压管插入膀胱的装置，其特征在于，所述导向环一(1)与所述导向环二(2)的棱边上都设置有圆角。

7.根据权利要求1所述的一种辅助尿动力测压管插入膀胱的装置，其特征在于，所述导向环一(1)与所述导向环二(2)的材质为金属材质。

技术总结
本技术公开了一种辅助尿动力测压管插入膀胱的装置，包括导向环一与导向环二，所述导向环一与所述导向环二活动连接形成一个可拆卸的导向套，所述导向环一的端面上沿着其轴向设置有滑槽，所述导向环二的端面上沿着其轴向设置有滑台，所述滑台活动安装于所述滑槽内。本装置是通过导向环一与导向环二形成一个导向套，然后插入患者的尿道内，形成一个稳定的通道，便于尿动力测压管顺利通过通道，一次性就可以到达患者的膀胱，不容易使测压管在通道内打圈，且不能进入患者膀胱的现象出现，进而减少了患者痛苦；同时导向环一与导向环二通过滑槽与滑台能够拆解为两部分，保持尿动力测压管位置不变时，能够使得本装置退出患者尿道。

技术研发人员：肖远松,张辉,王尉,聂海波,张小明
受保护的技术使用者：肖远松
技术研发日：20221013
技术公布日：2024/1/14
