UBE手术脊柱内镜稳持套筒的制作方法

本技术涉及医疗用品，尤其涉及一种ube手术脊柱内镜稳持套筒。

背景技术：

1、ube(unilateralbiportalendoscopic)技术是单侧双通道脊柱内镜下腰椎管减压术，是一项新兴的微创技术。目前，该技术正在广泛开展。

2、由于脊柱内镜在使用时通常是穿过工作套筒的，而工作套筒目前需要助手辅助或者手术医生自己扶住，手术操作极为不便。

3、因此，有必要提供一种新的ube手术脊柱内镜稳持套筒解决上述技术问题。

技术实现思路

1、本实用新型解决的技术问题是提供一种具有能够吸附在患者皮肤上，从而让内镜自己矗立在患者的皮肤上，不需要助手扶住的ube手术脊柱内镜稳持套筒。

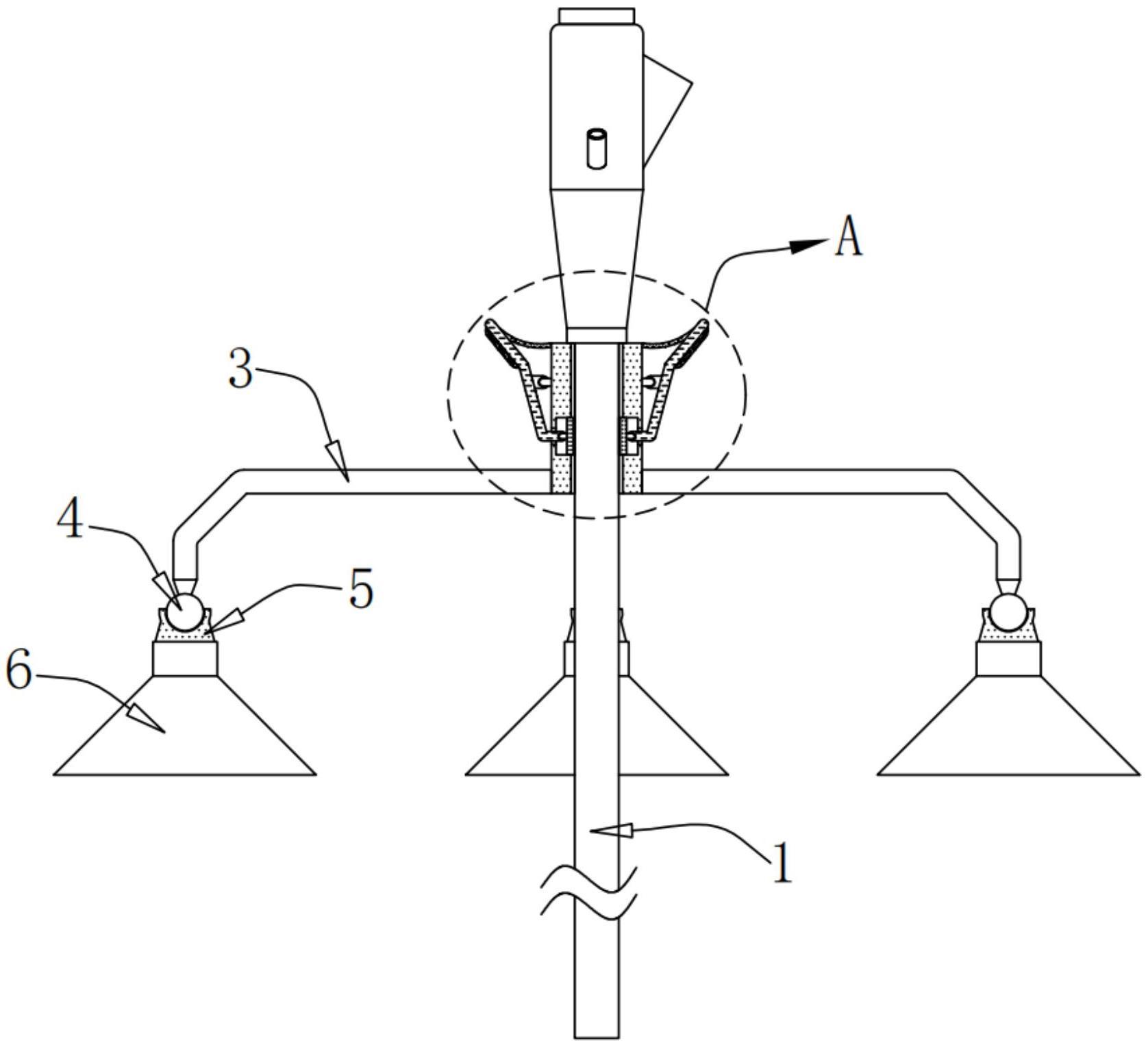

2、为解决上述技术问题，本实用新型提供的ube手术脊柱内镜稳持套筒包括：脊柱内镜工作套筒；连接套筒，所述连接套筒可固定套设在所述脊柱内镜工作套筒上，所述连接套筒上设有多个夹持机构；多个支撑腿，多个所述支撑腿均固定安装在所述连接套筒的外侧；多个球头，多个所述球头分别固定安装在多个所述支撑腿远离所述连接套筒的一端上；多个球座，多个所述球座分别活动套设在多个所述球头上；多个吸盘，多个所述吸盘分别固定安装在多个所述球座上。

3、优选的，所述夹持机构包括隐藏槽、动口、挤压片、摩擦垫和操作机构，所述隐藏槽开设在所述连接套筒的内壁上，所述动口开设在所述连接套筒的一侧并与所述隐藏槽相连通，所述挤压片可滑动设置在所述隐藏槽内，所述摩擦垫固定安装在所述挤压片的内侧并可与所述脊柱内镜工作套筒相接触。

4、优选的，所述操作机构包括按压片、回弹金属片、连接扣a，连接座和连接扣b，所述按压片设置在所述连接套筒的一侧并贯穿所述动口延伸至所述隐藏槽内，所述回弹金属片固定安装在所述连接套筒和所述按压片之间，所述连接扣a活动安装在所述按压片上并与所述挤压片固定连接，所述连接座固定安装在所述按压片的内侧，所述连接扣b活动安装在所述连接座上并与所述连接套筒的外侧固定连接。

5、优选的，所述按压片的外侧固定安装有指压垫，所述回弹金属片呈弧形设置。

6、优选的，所述挤压片呈弧形设置，所述挤压片的内弧度与所述脊柱内镜工作套筒的外侧弧度相适配。

7、优选的，所述连接扣a和所述连接扣b均呈u形设置。

8、与相关技术相比较，本实用新型提供的ube手术脊柱内镜稳持套筒具有如下有益效果：

9、本实用新型提供一种ube手术脊柱内镜稳持套筒：

10、1、通过连接套筒可套设在脊柱内镜工作套筒上，完成组装工作，支撑腿上球头和球座安装的吸盘，在使用中能够灵活的调节方向吸附在患者的皮肤上，多个吸盘相互拉扯，稳定性能够保障，从而确保在使用中无需人员长期手扶脊柱内镜工作套筒；

11、2、通过夹持机构能够使连接套筒稳定套设在脊柱内镜工作套筒上，确保使用中的稳定性，不至于乱晃动，通过操作机构能够控制挤压片的位置，完成解锁和锁紧的目的，使用较为灵活，方便拆除对各部件进行保养工作，通过指压垫能够在按动按压片时确保舒适性，也能够增大摩擦。

技术特征：

1.一种ube手术脊柱内镜稳持套筒，其特征在于，包括：

2.根据权利要求1所述的ube手术脊柱内镜稳持套筒，其特征在于，所述夹持机构包括隐藏槽、动口、挤压片、摩擦垫和操作机构，所述隐藏槽开设在所述连接套筒的内壁上，所述动口开设在所述连接套筒的一侧并与所述隐藏槽相连通，所述挤压片可滑动设置在所述隐藏槽内，所述摩擦垫固定安装在所述挤压片的内侧并可与所述脊柱内镜工作套筒相接触。

3.根据权利要求2所述的ube手术脊柱内镜稳持套筒，其特征在于，所述操作机构包括按压片、回弹金属片、连接扣a，连接座和连接扣b，所述按压片设置在所述连接套筒的一侧并贯穿所述动口延伸至所述隐藏槽内，所述回弹金属片固定安装在所述连接套筒和所述按压片之间，所述连接扣a活动安装在所述按压片上并与所述挤压片固定连接，所述连接座固定安装在所述按压片的内侧，所述连接扣b活动安装在所述连接座上并与所述连接套筒的外侧固定连接。

4.根据权利要求3所述的ube手术脊柱内镜稳持套筒，其特征在于，所述按压片的外侧固定安装有指压垫，所述回弹金属片呈弧形设置。

5.根据权利要求2所述的ube手术脊柱内镜稳持套筒，其特征在于，所述挤压片呈弧形设置，所述挤压片的内弧度与所述脊柱内镜工作套筒的外侧弧度相适配。

6.根据权利要求3所述的ube手术脊柱内镜稳持套筒，其特征在于，所述连接扣a和所述连接扣b均呈u形设置。

技术总结
本技术提供一种UBE手术脊柱内镜稳持套筒。所述UBE手术脊柱内镜稳持套筒包括：脊柱内镜工作套筒；连接套筒，所述连接套筒可固定套设在所述脊柱内镜工作套筒上，所述连接套筒上设有多个夹持机构；多个支撑腿，多个所述支撑腿均固定安装在所述连接套筒的外侧；多个球头，多个所述球头分别固定安装在多个所述支撑腿远离所述连接套筒的一端上；多个球座，多个所述球座分别活动套设在多个所述球头上；多个吸盘，多个所述吸盘分别固定安装在多个所述球座上。本技术提供的UBE手术脊柱内镜稳持套筒具有能够吸附在患者皮肤上，从而让内镜自己矗立在患者的皮肤上，不需要助手扶住的优点。

技术研发人员：刘俊朋,伍驥,郑超,门鹏翔,吴迪
受保护的技术使用者：中国人民解放军空军特色医学中心
技术研发日：20221014
技术公布日：2024/1/11
