一种输液袋悬挂支架的制作方法

本技术涉及输液支架，具体为一种输液袋悬挂支架。

背景技术：

1、输液支架用于对输液过程中，进行支撑悬挂的支撑装置，从而通过支架利于将输液袋或是输液容器高度定位，进行整体的输液工作，但是目前市场上的输液袋悬挂支架还是存在以下的问题：

2、在进行使用的过程中，该输液袋悬挂支架的升降调节工作，需要人为的双手进行操作的工作，导致患者在进行输液的过程中，不能根据需求单手进行高度调整的操作。

3、针对上述问题，在原有的输液袋悬挂支架的基础上进行创新设计。

技术实现思路

1、本实用新型的目的在于提供一种输液袋悬挂支架，以解决上述背景技术中提出的目前市场上常见的输液袋悬挂支架，在进行使用的过程中，该输液袋悬挂支架的升降调节工作，需要人为的双手进行操作的工作，导致患者在进行输液的过程中，不能根据需求单手进行高度调整的操作的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种输液袋悬挂支架，包括承重底座和支撑柱，所述承重底座的顶面中心固定安装有支撑柱，且支撑柱的底端内部镶嵌固定安装有固定杆，所述固定杆贯穿脚踏板，且脚踏板穿过支撑柱的外表面，所述支撑柱的顶端左侧外表面设置有通槽，且通槽的内部安装有导向柱体，所述导向柱体的右方安装有直板，且直板位于支撑柱的边框内部，所述直板的右侧安装有定位凸块，且直板的左侧固定安装有支撑弹簧和拉绳，所述拉绳穿过导向柱体和通槽，且拉绳的底端与脚踏板固定连接，所述支撑柱的中心内部安装有升降调节柱，且升降调节柱的外表面设置有定位槽口，并且定位槽口与定位凸块相互连接，所述升降调节柱的顶面中心安装有支撑直杆，且支撑直杆的顶端安装有顶板，所述顶板上安装有悬挂杆，且悬挂杆的外表面安装有第一定位球体，并且悬挂杆的末端设置有第二定位球体。

3、优选的，所述脚踏板通过固定杆与支撑柱的连接方式为滑动连接，且脚踏板与承重底座之间具有间距。

4、优选的，所述导向柱体之间的间距大于拉绳的直径，且导向柱体的直径大于通槽的厚度。

5、优选的，所述直板通过支撑弹簧与支撑柱构成伸缩结构，且直板与定位凸块为一体化结构设置，并且定位凸块在直板上等间距分布。

6、优选的，所述定位凸块与定位槽口的连接方式为卡合连接，且定位槽口在升降调节柱上等间距分布。

7、优选的，所述升降调节柱为长方体结构设置，且升降调节柱与支撑柱的连接方式为滑动连接。

8、优选的，所述支撑直杆与升降调节柱和顶板的连接方式为螺纹连接，且顶板上等角度分布有悬挂杆，并且悬挂杆与顶板的连接方式为螺纹连接。

9、优选的，所述悬挂杆与第一定位球体和第二定位球体为一体化结构设置，且第二定位球体的直径大于第一定位球体的直径。

10、与现有技术相比，本实用新型的有益效果是：该输液袋悬挂支架，

11、1、可通过脚对脚踏板进行踩压的工作，方便脚踏板下滑通过拉绳对直板进行拉动，使直板带动定位凸块收缩运转，可解除对升降调节柱的高度定位工作，后续可单手通过支撑直杆对该支架的整体高度升降调节，操作便捷，可单手调节；

12、2、升降调节柱通过定位凸块与定位槽口的卡合对接，并且定位凸块在直板上等间距分布，可提高整体的定位稳固性，同时升降调节柱为长方体，避免在升降的过程中发生转动现象。

技术特征：

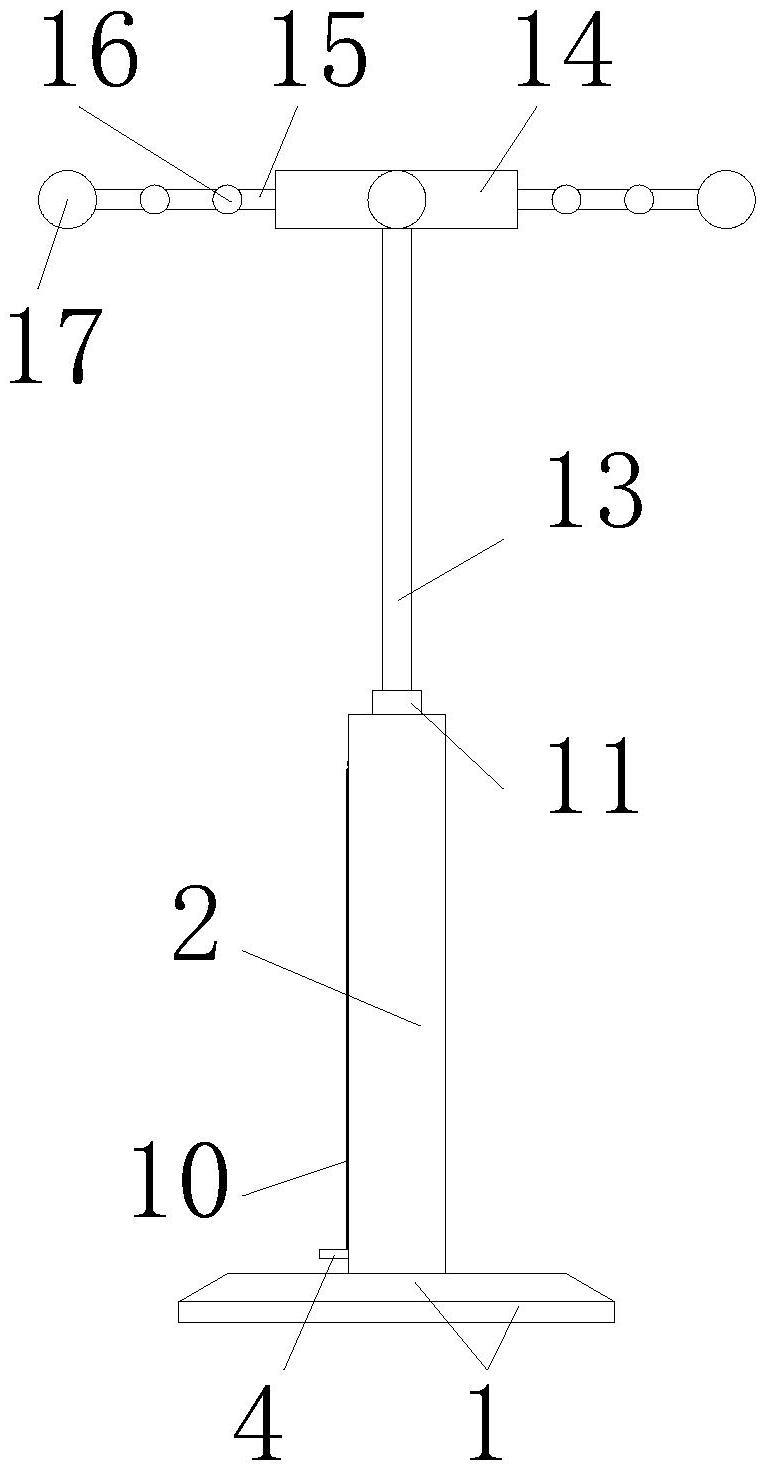

1.一种输液袋悬挂支架，包括承重底座(1)和支撑柱(2)，其特征在于：所述承重底座(1)的顶面中心固定安装有支撑柱(2)，且支撑柱(2)的底端内部镶嵌固定安装有固定杆(3)，所述固定杆(3)贯穿脚踏板(4)，且脚踏板(4)穿过支撑柱(2)的外表面，所述支撑柱(2)的顶端左侧外表面设置有通槽(5)，且通槽(5)的内部安装有导向柱体(6)，所述导向柱体(6)的右方安装有直板(7)，且直板(7)位于支撑柱(2)的边框内部，所述直板(7)的右侧安装有定位凸块(8)，且直板(7)的左侧固定安装有支撑弹簧(9)和拉绳(10)，所述拉绳(10)穿过导向柱体(6)和通槽(5)，且拉绳(10)的底端与脚踏板(4)固定连接，所述支撑柱(2)的中心内部安装有升降调节柱(11)，且升降调节柱(11)的外表面设置有定位槽口(12)，并且定位槽口(12)与定位凸块(8)相互连接，所述升降调节柱(11)的顶面中心安装有支撑直杆(13)，且支撑直杆(13)的顶端安装有顶板(14)，所述顶板(14)上安装有悬挂杆(15)，且悬挂杆(15)的外表面安装有第一定位球体(16)，并且悬挂杆(15)的末端设置有第二定位球体(17)。

2.根据权利要求1所述的一种输液袋悬挂支架，其特征在于：所述脚踏板(4)通过固定杆(3)与支撑柱(2)的连接方式为滑动连接，且脚踏板(4)与承重底座(1)之间具有间距。

3.根据权利要求1所述的一种输液袋悬挂支架，其特征在于：所述导向柱体(6)之间的间距大于拉绳(10)的直径，且导向柱体(6)的直径大于通槽(5)的厚度。

4.根据权利要求1所述的一种输液袋悬挂支架，其特征在于：所述直板(7)通过支撑弹簧(9)与支撑柱(2)构成伸缩结构，且直板(7)与定位凸块(8)为一体化结构设置，并且定位凸块(8)在直板(7)上等间距分布。

5.根据权利要求1所述的一种输液袋悬挂支架，其特征在于：所述定位凸块(8)与定位槽口(12)的连接方式为卡合连接，且定位槽口(12)在升降调节柱(11)上等间距分布。

6.根据权利要求1所述的一种输液袋悬挂支架，其特征在于：所述升降调节柱(11)为长方体结构设置，且升降调节柱(11)与支撑柱(2)的连接方式为滑动连接。

7.根据权利要求1所述的一种输液袋悬挂支架，其特征在于：所述支撑直杆(13)与升降调节柱(11)和顶板(14)的连接方式为螺纹连接，且顶板(14)上等角度分布有悬挂杆(15)，并且悬挂杆(15)与顶板(14)的连接方式为螺纹连接。

8.根据权利要求1所述的一种输液袋悬挂支架，其特征在于：所述悬挂杆(15)与第一定位球体(16)和第二定位球体(17)为一体化结构设置，且第二定位球体(17)的直径大于第一定位球体(16)的直径。

技术总结
本技术公开了一种输液袋悬挂支架，包括承重底座和支撑柱，所述承重底座的顶面中心固定安装有支撑柱，且支撑柱的底端内部镶嵌固定安装有固定杆，所述固定杆贯穿脚踏板，且脚踏板穿过支撑柱的外表面，所述支撑柱的顶端左侧外表面设置有通槽，且通槽的内部安装有导向柱体，所述导向柱体的右方安装有直板，且直板位于支撑柱的边框内部，所述直板的右侧安装有定位凸块。该输液袋悬挂支架，可通过脚对脚踏板进行踩压的工作，方便脚踏板下滑通过拉绳对直板进行拉动，使直板带动定位凸块收缩运转，可解除对升降调节柱的高度定位工作，后续可单手通过支撑直杆对该支架的整体高度升降调节，操作便捷，可单手调节。
