一种透析管内置式血液透析装置的制作方法

本技术属于血液透析装置，具体涉及一种透析管内置式血液透析装置。

背景技术：

1、血液透析是利用溶质由浓度高的一侧向浓度低的一侧流动的原理，将血液和透析液这两种溶液同时引入具有中空纤维半透膜的透析器，让血液位于中空纤维半透膜的一侧，透析液位于中空纤维半透膜的另一侧，使膜两侧的溶液通过弥散和渗透作用，来清除人体血液内的中、小分子毒素，同时，血液中的电解质也可以通过渗透作用达到平衡，从而达到实现血液净化的目的。例如公开号为cn208660020u的一种透析管内置式血液透析装置，其有益效果为透析管直接置于人体动脉内进行血液透析，无需把血液抽出体外再经机器进行血透，从而对人体血压无影响，比体外血透更经济，并且透析管可以在人体中留置一段时间，避免反复对患者进行侵入性伤害。

2、上述专利中血液透析装置置于人体动脉中进行血液透析时，其外端通过伸出露在皮肤外侧容易因为外物误碰和冲击出现侧向偏移，造成装置与皮肤连接处因为外力出现侧倾拉扯或者误伤，影响血液透析装置后续血液采集的问题，为此我们提出一种透析管内置式血液透析装置。

技术实现思路

1、本实用新型的目的在于提供一种透析管内置式血液透析装置，以解决上述背景技术中提出血液透析装置外端进行外力出现侧偏而影响血液收集的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种透析管内置式血液透析装置，包括透析管和压紧机构，所述透析管包括出液管口、进液管口、固定部和连接部，所述透析管下端端部固定有连接部，所述固定部套设安装在透析管上且位于连接部上方，所述压紧机构安装在固定部和连接部前表面，所述压紧机构包括包紧带、粘接条、固定板、收纳杆、转轴和限位螺栓，所述收纳杆通过固定板和转轴转动安装在固定部和连接部之间，所述包紧带一端套设在收纳杆上，所述包紧带另一端表面固定有粘接条。

3、优选的，所述固定板一端通过螺钉固定在连接部端部表面，所述收纳杆端部与转轴之间转动设置有转轴。

4、优选的，所述限位螺栓垂直且旋合安装在固定板端部，所述限位螺栓内端与收纳杆端部表面接触。

5、优选的，所述收纳杆为h型，所述包紧带端部下表面设置有黏胶层，所述包紧带为无纺布带。

6、优选的，所述连接部前表面分别向背设置有出液管口和进液管口，且二者与连接部之间均设置有加固组件，所述加固组件包括固定环、连接板和安装螺栓，所述固定环固定套设在进液管口上。

7、优选的，所述连接板一端通过安装螺栓固定在固定环表面，所述连接板另一端固定在出液管口表面。

8、优选的，所述透析管包括透析外管和透析内管，所述透析内管裹覆透析膜，所述透析外管表面为镂空。

9、与现有技术相比，本实用新型的有益效果是：

10、(1)本实用新型通过将透析管和压紧机构结合，可对使用中的透析管外露端部进一步压紧固定，增加透析管安装使用稳定性，避免其端部因为外力冲击出现较大偏移造成与患者连接处二次伤害的情况，减少影响透析管对患者血液收集透析工作的因素。

技术特征：

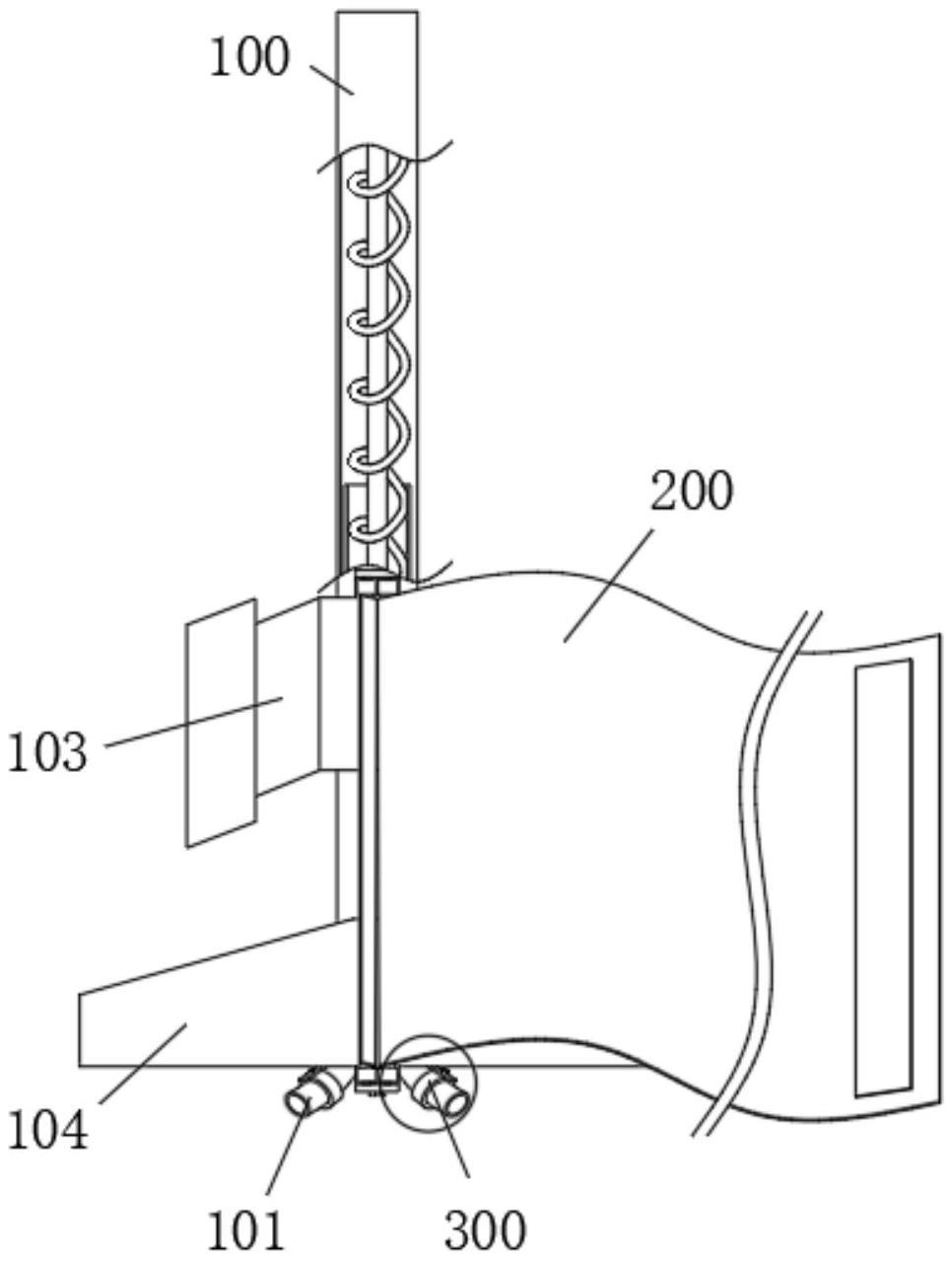

1.一种透析管内置式血液透析装置，包括透析管(100)和压紧机构(200)，所述透析管(100)包括出液管口(101)、进液管口(102)、固定部(103)和连接部(104)，所述透析管(100)下端端部固定有连接部(104)，所述固定部(103)套设安装在透析管(100)上且位于连接部(104)上方，其特征在于：所述压紧机构(200)安装在固定部(103)和连接部(104)前表面，所述压紧机构(200)包括包紧带(201)、粘接条(202)、固定板(203)、收纳杆(204)、转轴(205)和限位螺栓(206)，所述收纳杆(204)通过固定板(203)和转轴(205)转动安装在固定部(103)和连接部(104)之间，所述包紧带(201)一端套设在收纳杆(204)上，所述包紧带(201)另一端表面固定有粘接条(202)。

2.根据权利要求1所述的一种透析管内置式血液透析装置，其特征在于：所述固定板(203)一端通过螺钉固定在连接部(104)端部表面，所述收纳杆(204)端部与转轴(205)之间转动设置有转轴(205)。

3.根据权利要求1所述的一种透析管内置式血液透析装置，其特征在于：所述限位螺栓(206)垂直且旋合安装在固定板(203)端部，所述限位螺栓(206)内端与收纳杆(204)端部表面接触。

4.根据权利要求1所述的一种透析管内置式血液透析装置，其特征在于：所述收纳杆(204)为h型，所述包紧带(201)端部下表面设置有黏胶层，所述包紧带(201)为无纺布带。

5.根据权利要求1所述的一种透析管内置式血液透析装置，其特征在于：所述连接部(104)前表面分别向背设置有出液管口(101)和进液管口(102)，且二者与连接部(104)之间均设置有加固组件(300)，所述加固组件(300)包括固定环(301)、连接板(302)和安装螺栓(303)，所述固定环(301)固定套设在进液管口(102)上。

6.根据权利要求5所述的一种透析管内置式血液透析装置，其特征在于：所述连接板(302)一端通过安装螺栓(303)固定在固定环(301)表面，所述连接板(302)另一端固定在出液管口(101)表面。

7.根据权利要求1所述的一种透析管内置式血液透析装置，其特征在于：所述透析管(100)包括透析外管和透析内管，所述透析内管裹覆透析膜，所述透析外管表面为镂空。

技术总结
本技术公开了一种透析管内置式血液透析装置，包括透析管和压紧机构，所述透析管包括出液管口、进液管口、固定部和连接部，所述透析管下端端部固定有连接部，所述固定部套设安装在透析管上且位于连接部上方，所述压紧机构安装在固定部和连接部前表面，所述压紧机构包括包紧带、粘接条、固定板、收纳杆、转轴和限位螺栓，所述收纳杆通过固定板和转轴转动安装在固定部和连接部之间；本技术通过将透析管和压紧机构结合，可对使用中的透析管外露端部进一步压紧固定，增加透析管安装使用稳定性，避免其端部因为外力冲击出现较大偏移造成与患者连接处二次伤害的情况，减少影响透析管对患者血液收集透析工作的因素。

技术研发人员：段佩鑫
受保护的技术使用者：长兴县人民医院
技术研发日：20221021
技术公布日：2024/1/11
