正畸托槽辅助定位器的制作方法

本技术涉及牙科设备，特别涉及正畸托槽辅助定位器。

背景技术：

1、牙医在为患者作托槽的定位至关重要，如果定位不准，不仅不能达到预期矫正牙齿的效果，反而会造成咬合创伤、牙周组织损伤、牙松动等等严重后果。

2、牙齿是一个不规则多边形，并且是三维空间定位，口腔内对托槽定位难以直视确定位置，不同牙位受到唇侧，舌体以及唾液影响。托槽不是个性化定制，是批量生产，部分托槽和牙齿差异较大。牙齿是一个三维空间物体，难以定位。另外临床牙冠长度也会随着年龄以及牙龈萎缩等其他因素而改变，定位非常困难。故此，我们提出正畸托槽辅助定位器。

技术实现思路

1、本实用新型的主要目的在于提供正畸托槽辅助定位器，可以有效解决背景技术中的问题。

2、为实现上述目的，本实用新型采取的技术方案为：

3、正畸托槽辅助定位器，包括主杆，所述主杆的外表面开设有外螺纹，所述主杆的下端固定连接有第一连接杆，所述第一连接杆的下端固定连接有第二连接杆，所述第二连接杆的下端固定连接有转杆，所述转杆的外表面转动连接有两个测量组件，所述转杆的下端固定连接有挡板。

4、优选的，所述外螺纹的开设长度尺寸小于主杆的长度尺寸，所述第二连接杆的长度尺寸大于第一连接杆的长度尺寸，所述主杆的长度尺寸大于第二连接杆的长度尺寸。

5、优选的，所述主杆的顶端为倒斜角结构，所述主杆呈斜向方向设置，所述主杆与第一连接杆的接口部位成一定弧度，所述主杆、第一连接杆、第二连接杆、转杆与挡板均为金属结构。

6、优选的，所述测量组件包括测量尺与指示件，所述测量尺的上端开设有刻度，所述测量尺的上端后部贯穿开设有转孔，所述测量尺的前端固定连接有挡块，所述指示件的前端贯穿开设有尺槽，所述指示件靠近主杆的一端固定连接有指示块。

7、优选的，所述尺槽的尺寸与测量尺的尺寸相适配，所述挡块的尺寸大于指示件的长度尺寸。

8、优选的，所述转孔的直径尺寸等于转杆的直径尺寸，两个所述转孔的宽度尺寸之和与转杆的长度尺寸相等，所述转孔的直径尺寸小于挡板的直径尺寸。

9、与现有技术相比，本实用新型具有如下有益效果：

10、一、本实用新型通过设置测量组件，通过指示件在测量尺上滑动，使指示件上的刻度与刻度相对应，进而对牙齿的尺寸进行读数，且通过挡块对行程进行限位，防止脱出，达到快速测量读数、提升实用性的目的；

11、二、本实用新型通过设置主杆及其相关部件，对两个测量组件进行固定，且设置为斜向，便于拿取与观察，主杆外表面开设有外螺纹，方便转动进行微调，达到快速调整、方便医生使用的目的。

技术特征：

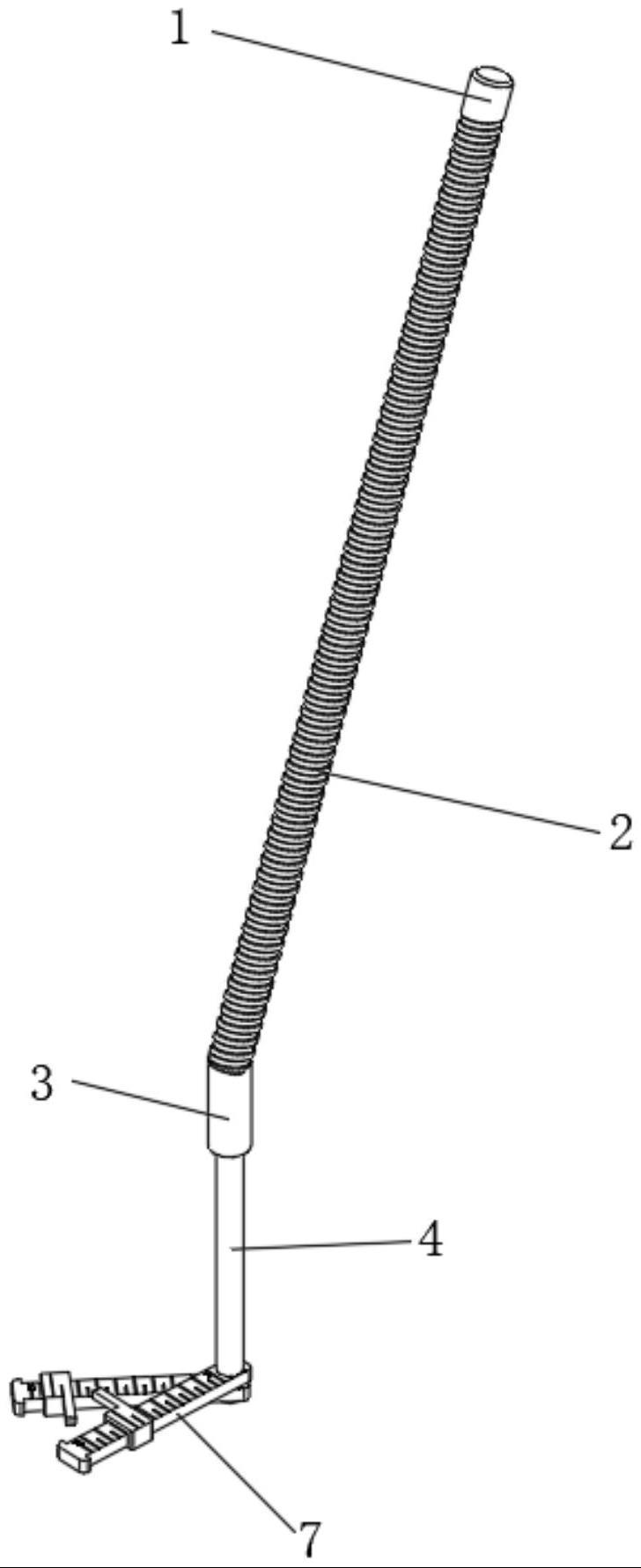

1.正畸托槽辅助定位器，包括主杆(1)，其特征在于：所述主杆(1)的外表面开设有外螺纹(2)，所述主杆(1)的下端固定连接有第一连接杆(3)，所述第一连接杆(3)的下端固定连接有第二连接杆(4)，所述第二连接杆(4)的下端固定连接有转杆(5)，所述转杆(5)的外表面转动连接有两个测量组件(7)，所述转杆(5)的下端固定连接有挡板(6)。

2.根据权利要求1所述的正畸托槽辅助定位器，其特征在于：所述外螺纹(2)的开设长度尺寸小于主杆(1)的长度尺寸，所述第二连接杆(4)的长度尺寸大于第一连接杆(3)的长度尺寸，所述主杆(1)的长度尺寸大于第二连接杆(4)的长度尺寸。

3.根据权利要求1所述的正畸托槽辅助定位器，其特征在于：所述主杆(1)的顶端为倒斜角结构，所述主杆(1)呈斜向方向设置，所述主杆(1)与第一连接杆(3)的接口部位成一定弧度，所述主杆(1)、第一连接杆(3)、第二连接杆(4)、转杆(5)与挡板(6)均为金属结构。

4.根据权利要求1所述的正畸托槽辅助定位器，其特征在于：所述测量组件(7)包括测量尺(71)与指示件(75)，所述测量尺(71)的上端开设有刻度(72)，所述测量尺(71)的上端后部贯穿开设有转孔(73)，所述测量尺(71)的前端固定连接有挡块(74)，所述指示件(75)的前端贯穿开设有尺槽(76)，所述指示件(75)靠近主杆(1)的一端固定连接有指示块(77)。

5.根据权利要求4所述的正畸托槽辅助定位器，其特征在于：所述尺槽(76)的尺寸与测量尺(71)的尺寸相适配，所述挡块(74)的尺寸大于指示件(75)的长度尺寸。

6.根据权利要求4所述的正畸托槽辅助定位器，其特征在于：所述转孔(73)的直径尺寸等于转杆(5)的直径尺寸，两个所述转孔(73)的宽度尺寸之和与转杆(5)的长度尺寸相等，所述转孔(73)的直径尺寸小于挡板(6)的直径尺寸。

技术总结
本技术公开了正畸托槽辅助定位器，包括主杆，所述主杆的外表面开设有外螺纹，所述主杆的下端固定连接有第一连接杆，所述第一连接杆的下端固定连接有第二连接杆，所述第二连接杆的下端固定连接有转杆，所述转杆的外表面转动连接有两个测量组件，所述转杆的下端固定连接有挡板。本技术的正畸托槽辅助定位器，通过设置测量组件，达到快速测量读数、提升实用性的目的；通过设置主杆及其相关部件，达到快速调整、方便医生使用的目的。

技术研发人员：谢涛,李丽仙,魏宏,李星,邹新春
受保护的技术使用者：谢涛
技术研发日：20221023
技术公布日：2024/1/11
