穿刺定位结构及定位针的制作方法

本技术涉及医疗器械，具体地，涉及一种穿刺定位结构及定位针。

背景技术：

1、目前术前定位多借助ct引导下经皮穿刺实现，带钩金属丝hook-wire技术是目前临床应用最为广泛的肺微小结节和ggo体外定位技术，其成功率在58％～95％之间。其失败原因主要是金属丝脱落，位于肺内的金属丝简短至层脏胸膜的距离是脱位的独立风险因素，该技术的常见并发症是气胸、出血和疼痛等。

2、公开号为cn204016436u的专利文献公开了一种肺小结节穿刺定位针，包括具有尖刃的外套针和设置于外套针内的内套针，内套针的长度大于外套针的长度，并可沿外套针轴向自由移动；所述内套针包括针芯、空心管和针塞，针芯和针塞分别位于空心管两端；针芯头部至少设有三个均匀分布的j型钩，针芯尾部设有丝线；针塞表面沿轴向设有凹槽，针芯尾部的丝线通过凹槽穿出内套针。但是该专利文献采用3个j型钩的设计，临床发现该定位装置仍然存在脱钩的风险并不能保证手术的安全定位，同时，该专利文献的另一个较大风险是钩子本身易发生断裂而留在体内，由于钩子本身很小不易被找到，一旦发生断裂若不及时有效处理，可能导致手术后肺内残留金属物的巨大医疗事故。

技术实现思路

1、针对现有技术中的缺陷，本实用新型的目的是提供一种穿刺定位结构及定位针。

2、根据本实用新型提供的一种穿刺定位结构，包括：穿刺头、自膨胀件以及连接件；所述自膨胀件的一端与所述穿刺头连接设置，所述自膨胀件的另一端与所述连接件连接设置；所述连接件用于连接外部牵引件；

3、所述自膨胀件包括多根弹性条，所述弹性条的一端连接设置在所述穿刺头上，所述弹性条的另一端连接设置在所述连接件上，多根弹性条形成球形网篮结构。

4、优选的，所述穿刺头包括一体成型设置的穿刺尖端部和穿刺连接部，所述自膨胀件连接设置在所述穿刺连接部上；

5、所述穿刺连接部、所述弹性条以及所述连接件一体成型设置。

6、优选的，所述自膨胀件的最大撑开角度为40°～50°，所述自膨胀件的张力范围在2n～10n。

7、优选的，所述连接件上设置有连接孔，外部牵引件通过所述连接孔与所述连接件连接。

8、优选的，所述弹性条设置为六根，六根所述弹性条形成球形网篮结构，所述球形网篮结构的球径为0.5cm～1cm。

9、本实用新型还提供一种定位针，包括上述的穿刺定位结构。

10、优选的，还包括内套空心管、外套空心管以及推进组件；

11、所述内套空心管设置在所述外套空心管内，所述内套空心管的一端连接设置在所述推进组件上，所述内套空心管的另一端用于抵接推动所述连接件；所述推进组件用于推动所述内套空心管在所述外套空心管内移动；

12、所述穿刺头的穿刺尖端部位于所述外套空心管外；

13、穿刺定位前，所述自膨胀件位于所述外套针管内，所述自膨胀件为收缩状态；穿刺定位时，所述自膨胀件通过所述推进组件和所述空心管被推出所述外套针管，所述自膨胀件为膨胀状态。

14、优选的，所述内套空心管用于抵接所述连接件的一端的口径小于所述连接件上的抵接面。

15、优选的，所述推动组件包括针芯座和旋转套筒；

16、所述外套空心管的一端连接设置在所述针芯座上，所述旋转套筒螺纹连接设置在所述针芯座远离所述外套空心管的一端；

17、所述内套空心管的一端穿过所述针芯座连接设置在所述旋转套筒上。

18、优选的，所述旋转套筒上设置有缠绕结构，所述缠绕结构上螺纹连接设置有后盖；

19、所述外部牵引组件为牵引绳，所述牵引绳的一端连接设置在所述连接件上，所述牵引绳的另一端穿过所述针芯座和所述旋转套筒缠绕设置在所述缠绕结构上；

20、所述牵引绳靠近所述缠绕结构的一端设置有标记刻度。

21、与现有技术相比，本实用新型具有如下的有益效果：

22、1、本实用新型通过采用变形网篮的伸缩变形结构，可以顺利进入外针套，从而可以实现在小孔径微创条件性进入目标组织；

23、2、本实用新型通过采用变形网篮的球状结构，球状结构经过抛光打磨，外表面无锋利凸起且结构对称稳定，从而可以解决位移脱钩和断钩对周围组织的损伤的问题，现阶段市面上定位钩设计易发生等问题，该球形结构可以减少穿刺定位过程中易出血和组织损伤的问题；

24、3、本实用新型通过采用变形网篮头部斜针尖结构(即穿刺头的穿刺尖端部)从而可以实现产品穿刺功能；

25、4、本实用新型的通过采用0.5cm～1cm的球径网篮结构，从而可以解决网篮张开球径过大对内脏组织撑起造成的损伤和过小无法被临床医生触摸识别的问题；

26、5、本实用新型通过医用不可吸收缝合线牵引绳牵拉网篮结构，从而可以使得牵拉线柔性连接定位点辅助定位的目的，有效解决内脏尤其是肺部呼吸起伏不会被外部拉扯损伤和定位移位等问题；

27、6、本实用新型通过采用内套针空心管与网篮配合结构，从而可以解决内套针在达到目标位置后顺利撤出辅助部件保留有效装置的目的。

技术特征：

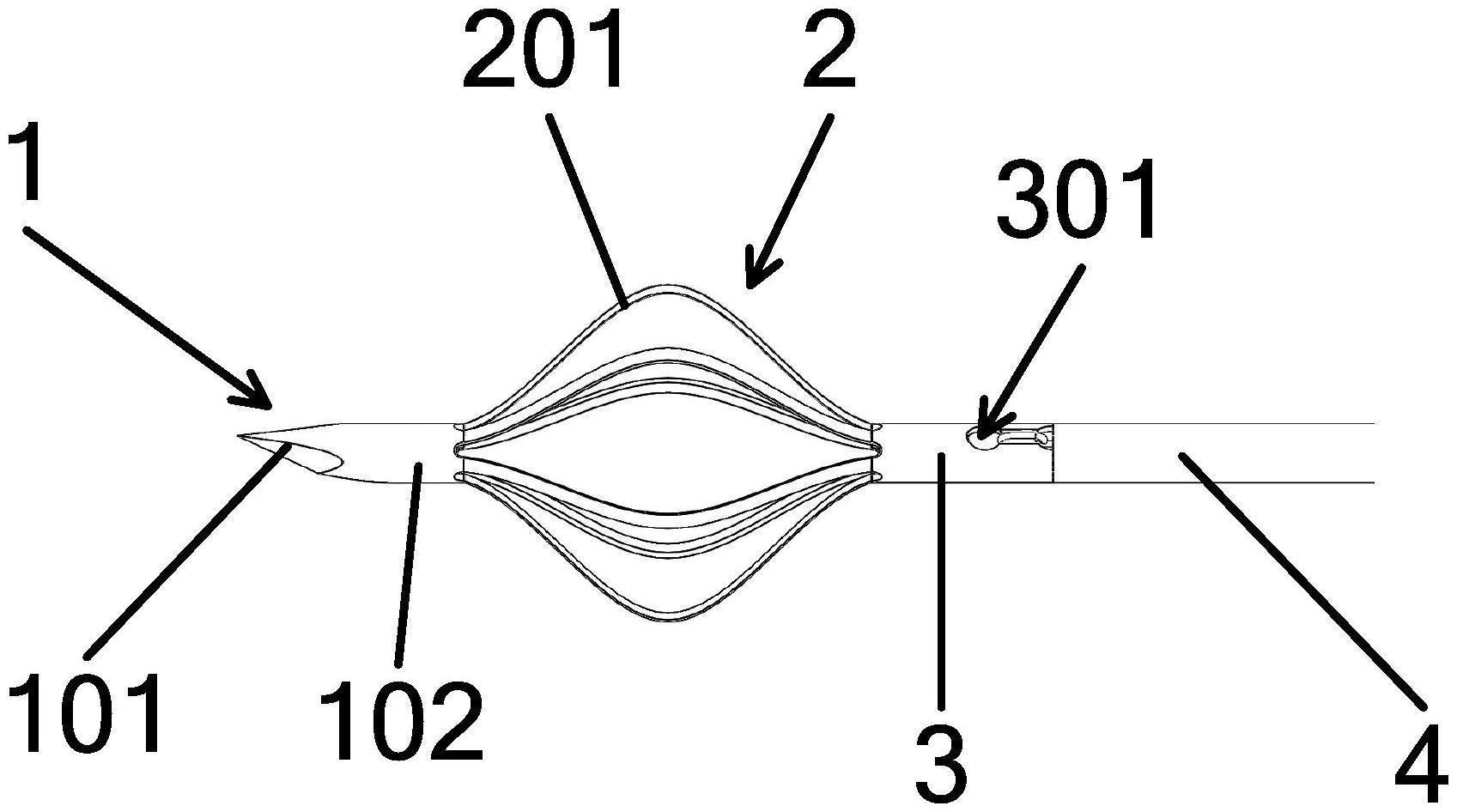

1.一种穿刺定位结构，其特征在于，包括：穿刺头(1)、自膨胀件(2)以及连接件(3)；所述自膨胀件(2)的一端与所述穿刺头(1)连接设置，所述自膨胀件(2)的另一端与所述连接件(3)连接设置；所述连接件(3)用于连接外部牵引件；

2.根据权利要求1所述的穿刺定位结构，其特征在于，所述穿刺头(1)包括一体成型设置的穿刺尖端部(101)和穿刺连接部(102)，所述自膨胀件(2)连接设置在所述穿刺连接部(102)上；

3.根据权利要求1所述的穿刺定位结构，其特征在于，所述自膨胀件(2)的最大撑开角度为40°～50°，所述自膨胀件(2)的张力范围在2n～10n。

4.根据权利要求1所述的穿刺定位结构，其特征在于，所述连接件(3)上设置有连接孔(301)，外部牵引件通过所述连接孔(301)与所述连接件(3)连接。

5.根据权利要求1所述的穿刺定位结构，其特征在于，所述弹性条(201)设置为六根，六根所述弹性条(201)形成球形网篮结构，所述球形网篮结构的球径为0.5cm～1cm。

6.一种定位针，其特征在于，包括权利要求1至5任一项所述的穿刺定位结构。

7.根据权利要求6所述的定位针，其特征在于，还包括内套空心管(4)、外套空心管(5)以及推进组件(6)；

8.根据权利要求7所述的定位针，其特征在于，所述内套空心管(4)用于抵接所述连接件(3)的一端的口径小于所述连接件(3)上的抵接面。

9.根据权利要求7所述的定位针，其特征在于，所述推进组件包括针芯座(601)和旋转套筒(602)；

10.根据权利要求9所述的定位针，其特征在于，所述旋转套筒(602)上设置有缠绕结构(8)，所述缠绕结构(8)上螺纹连接设置有后盖(7)；

技术总结
本技术提供了一种穿刺定位结构及定位针，包括：穿刺头、自膨胀件以及连接件；所述自膨胀件的一端与所述穿刺头连接设置，所述自膨胀件的另一端与所述连接件连接设置；所述连接件用于连接外部牵引件；所述自膨胀件包括多根弹性条，所述弹性条的一端连接设置在所述穿刺头上，所述弹性条的另一端连接设置在所述连接件上，多根弹性条形成球形网篮结构。本技术提高了定位准确率和减小了手术定位的风险。

技术研发人员：顾雨森
受保护的技术使用者：上海精劢医疗科技有限公司
技术研发日：20221024
