一种毛发种植微针的制作方法

本技术涉及毛发种植，特别是涉及一种毛发种植微针。

背景技术：

1、随着社会发展现代年轻人工作、生活压力越来越大，以及环境的污染等在多因素的共同影响下，脱发已经成为困扰部分年轻人的问题。脱发不仅影响美观，同样影响着脱发者的心理健康。而毛发移植是近年来比较受欢迎的补救脱发的手段之一，毛发移植术是应用显微外科技术从正常头发、头皮的部位将健康的毛囊提取到脱发部位去，使毛发重新分配，达到改善外观的目的。

2、在毛囊种植环节中可以通过改良打孔方法提高种植效率,现有的毛发种植微针不便于对打孔的针头进行更换，比较麻烦，为了解决以上提出的问题，我们设计出了一种新型的毛发种植微针。

技术实现思路

1、本实用新型提供了一种毛发种植微针，解决了现有技术中的技术问题。

2、本实用新型解决上述技术问题的方案如下：一种毛发种植微针，包括壳体，所述壳体的内部插设有按压杆，所述按压杆的上端固定连接有按压块，所述按压杆的下端贯穿壳体并固定连接有安装座，所述安装座的底部通过两组可拆卸组件连接有连接座，所述连接座的底部连接有针头，所述壳体圆周表面的右侧通过调节组件连接有放大镜，每组可拆卸组件包括有插块，所述插块固定连接在连接座的顶部，所述插块插设在安装座的底部，所述安装座的外表面固定连接有固定块，所述固定块内插设有插杆，所述插杆的右端固定连接有拉环，所述插杆的外表面固定连接有挤压块，所述固定块的内部开设有与挤压块相配合的挤压槽，所述挤压块滑动连接在挤压槽内，所述挤压块的右端与挤压槽的右内壁之间设置有第二弹簧。

3、在上述技术方案的基础上，本实用新型还可以做如下改进。

4、进一步，所述调节组件包括有安装板，所述安装板固定连接在壳体圆周表面的右侧，所述安装板内活动铰接有铰接板，所述安装板的前侧壁上螺纹连接有固定螺栓，所述铰接板的右侧壁通过连接块连接有放大镜。

5、进一步，所述按压杆的外表面固定连接有滑块，所述壳体的内部开设有与滑块相配合的滑槽，所述滑块滑动连接在滑槽内，所述滑块的下端与滑槽的下内壁之间设置有第一弹簧。

6、进一步，所述插块上开设有与插杆相匹配的固定槽，所述插杆的左端贯穿安装座并插设在插块上的固定槽内。

7、进一步，所述第一弹簧的上下两端分别固定连接在滑块的下端与滑槽的下内壁之间。

8、进一步，所述第二弹簧的左右两端分别固定连接在挤压块的右端与挤压槽的右内壁之间。

9、进一步，所述第一弹簧与第二弹簧均采用复位弹簧材质。

10、本实用新型的有益效果是：

11、通过设置有可拆卸组件，拉动拉环，使得挤压块在挤压槽挤压第二弹簧，此时插杆向右移动从插块上的固定槽内拔出，此时可以将连接座从安装座上拆卸下来，将更换后的连接座通过插块插设在安装座内，随后松开拉环，由于之前第二弹簧受到挤压，回弹使得插杆重新插入插块内完成固定，便于根据实际情况更换不同的针头，提高了实用性。

12、上述说明仅是本实用新型技术方案的概述，为了能够更清楚了解本实用新型的技术手段，并可依照说明书的内容予以实施，以下以本实用新型的较佳实施例并配合附图详细说明如后。本实用新型的具体实施方式由以下实施例及其附图详细给出。

技术特征：

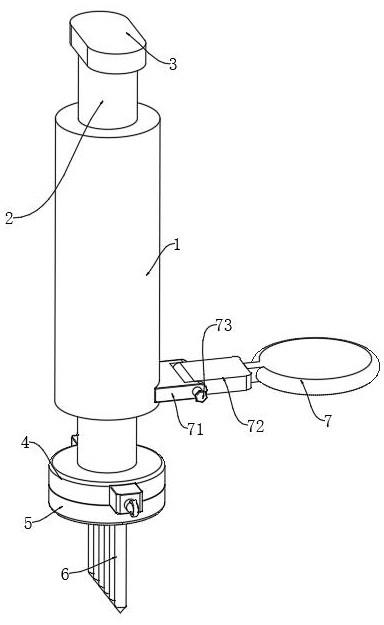

1.一种毛发种植微针，包括壳体（1），其特征在于，所述壳体（1）的内部插设有按压杆（2），所述按压杆（2）的上端固定连接有按压块（3），所述按压杆（2）的下端贯穿壳体（1）并固定连接有安装座（4），所述安装座（4）的底部通过两组可拆卸组件连接有连接座（5），所述连接座（5）的底部连接有针头（6），所述壳体（1）圆周表面的右侧通过调节组件连接有放大镜（7），每组可拆卸组件包括有插块（51），所述插块（51）固定连接在连接座（5）的顶部，所述插块（51）插设在安装座（4）的底部，所述安装座（4）的外表面固定连接有固定块（52），所述固定块（52）内插设有插杆（53），所述插杆（53）的右端固定连接有拉环（54），所述插杆（53）的外表面固定连接有挤压块（55），所述固定块（52）的内部开设有与挤压块（55）相配合的挤压槽（56），所述挤压块（55）滑动连接在挤压槽（56）内，所述挤压块（55）的右端与挤压槽（56）的右内壁之间设置有第二弹簧（57）。

2.根据权利要求1所述一种毛发种植微针，其特征在于，所述调节组件包括有安装板（71），所述安装板（71）固定连接在壳体（1）圆周表面的右侧，所述安装板（71）内活动铰接有铰接板（72），所述安装板（71）的前侧壁上螺纹连接有固定螺栓（73），所述铰接板（72）的右侧壁通过连接块连接有放大镜（7）。

3.根据权利要求2所述一种毛发种植微针，其特征在于，所述按压杆（2）的外表面固定连接有滑块（111），所述壳体（1）的内部开设有与滑块（111）相配合的滑槽（112），所述滑块（111）滑动连接在滑槽（112）内，所述滑块（111）的下端与滑槽（112）的下内壁之间设置有第一弹簧（113）。

4.根据权利要求3所述一种毛发种植微针，其特征在于，所述插块（51）上开设有与插杆（53）相匹配的固定槽，所述插杆（53）的左端贯穿安装座（4）并插设在插块（51）上的固定槽内。

5.根据权利要求4所述一种毛发种植微针，其特征在于，所述第一弹簧（113）的上下两端分别固定连接在滑块（111）的下端与滑槽（112）的下内壁之间。

6.根据权利要求5所述一种毛发种植微针，其特征在于，所述第二弹簧（57）的左右两端分别固定连接在挤压块（55）的右端与挤压槽（56）的右内壁之间。

7.根据权利要求6所述一种毛发种植微针，其特征在于，所述第一弹簧（113）与第二弹簧（57）均采用复位弹簧材质。

技术总结
本技术涉及一种毛发种植微针，包括壳体，所述壳体的内部插设有按压杆，所述按压杆的上端固定连接有按压块，所述按压杆的下端贯穿壳体并固定连接有安装座，所述安装座的底部通过两组可拆卸组件连接有连接座，所述连接座的底部连接有针头，所述壳体圆周表面的右侧通过调节组件连接有放大镜，通过设置有可拆卸组件，拉动拉环，使得挤压块在挤压槽挤压第二弹簧，此时插杆向右移动从插块上的固定槽内拔出，此时可以将连接座从安装座上拆卸下来，将更换后的连接座通过插块插设在安装座内，随后松开拉环，由于之前第二弹簧受到挤压，回弹使得插杆重新插入插块内完成固定，便于根据实际情况更换不同的针头，提高了实用性。

技术研发人员：张银生,张银亭
受保护的技术使用者：河南高科植发研究院有限公司
技术研发日：20221026
技术公布日：2024/1/12
