一种护理呕吐接收装置的制作方法

本技术涉及护理类医疗器械，更具体的，涉及一种护理呕吐接收装置。

背景技术：

1、护理通常包括开展危重症生命体征监测、标本采集、体重营养定期采集分析，并从生理心理、社会文化和精神诸方面，照顾病人的生活起居，日常活动、用药和安全等问题，随着科技的发展，各种护理类医疗器械也不断被发明、推广，不断提升护理行业的水平及标准。

2、呕吐作为病人在护理过程中最为常见的症状，轻则病人自理呕吐到指定接收容器内，重则病人无法反应直接呕吐在床，且呕吐后会增加护理人员工作内容、污染护理环境，为了解决这些问题，各种护理呕吐用接收装置被发明、推广，例如一种消化科护理呕吐接收装置(专利号：cn201922123996.6)包括底板和安装板，所述底板的上侧四角转动连接有套管，所述套管的内腔螺接有丝杆，所述丝杆的上端与安装板的底部固定连接，所述安装板上安装有接收罩，所述底板上分别安装有接收箱和水箱，所述水箱的内腔安装有水泵，所述水泵的输出端连接有第二软管，所述安装板固定连接有贯穿的出水管，所述出水管的下端与第二软管连接，所述出水管的上端与接收罩的内腔连通，所述套管上安装有皮带轮。通过手轮转动套管，套管带动与其螺接的丝杆向上或向下移动，进而调节接收罩的高度，以适用于不同身高的病人使用，由于安装板上仅有接收罩，没有碰头的隐患，使用方便安全。

3、现有的呕吐接收装置，在提供呕吐物接收功能的同时，都有考虑到其灵活性、密封性及与人的适应性，但其呕吐物接收口通常是固定在接收装置上的，加之接收装置体型较大，不能够手提或放置在病人床上，对于无法自理的病人需要呕吐时，需要他人协助将病人扶着靠近接收装置，对于病人、护理人员都是一种挑战，且病人在对着接收口呕吐时，都是开放式的，呕吐物会随着空隙飞溅，影响环境卫生。

技术实现思路

1、本实用新型正是为了克服上述不足，提供一种护理呕吐接收装置，设置伸缩软管连接接收罩与收纳箱，利用伸缩软管的伸缩特性，可以将接收罩递送到病人旁甚至嘴边，大大的方便病人尤其是重症病人的呕吐动作，同时减小呕吐物飞溅的可能性；设置开设收纳槽的竖轴，可以遮掩伸缩软管，避免影响美观。

2、为实现上述目的，本实用新型提供如下技术方案：一种护理呕吐接收装置，包括底面设有可刹车万向轮的底座、收纳箱、伸缩软管、接收罩，底座呈长方体状，收纳箱设置在底座顶面一宽边侧，收纳箱内设有一收纳抽屉，底座顶面另一宽边侧设有一竖轴，竖轴上半段中空形成一收纳槽，竖轴近收纳箱侧且位于收纳槽槽底高度处开设一开孔，所述伸缩软管贯穿收纳槽且一端伸出开孔、另一端连接接收罩，接收罩活动设置在收纳槽槽口上方，伸缩软管伸出开孔端连通一插入收纳箱的导流管。工作原理是：首先，将装置放置在指定位置，当重症病人需要呕吐时，护理人员可以拿起接收罩，在伸缩软管的支持下，递送到病人旁边甚至嘴边，以方便病人呕吐；其次，当呕吐完后，护理人员将接收罩放回原位，伸缩软管自动收缩在收纳槽内，此时只需护理人员用些许清水顺着接收罩冲入，即可将伸缩软管内的呕吐物顺着管路及导流管冲入收纳箱内的收纳抽屉中；最后，通抽出收纳抽屉可以对收纳箱中的呕吐物进行清理，实现呕吐物接收的功能。

3、进一步优选方案：所述接收罩整体呈圆台形状，接收罩大口径设置一类似面罩形状的接收口。设置圆台状的接收罩，且大口为接收处，可以利用倒漏斗汇聚的特点，增加接收处的范围；设置类似面罩形状的接收口，可以将接收罩罩在嘴巴处，既能够方便重病人的呕吐动作，又可以防止呕吐飞溅。

4、进一步优选方案：所述竖轴顶端设有一环形状的承放台，承放台内径大小介于接收罩小口径与大口径之间，接收罩小口径大于收纳槽槽径。设置环形状的承放台，在装置不使用时，可以将接收罩竖直放置在承放台上，方便取用。

5、进一步优选方案：所述伸缩软管连通导流管端设有一螺纹接头，导流管上设有用于与螺纹接头旋接的内螺纹轴。通过螺纹接头与内螺纹轴来连接伸缩软管与导流管，使得伸缩软管与导流管之间可以拆卸、重装，便于对伸缩软管进行清洁、消毒、更换。

6、进一步优选方案：所述收纳抽屉平行抽拉方向的两顶边与两底边均呈倾斜状，且沿着抽出方向上倾。设置沿抽出方向上倾的收纳抽屉，倾斜的抽屉结构方便抽拉，且在收纳抽屉送入收纳箱内后无需增加固定结构，能够利用倾斜带来的重力效果防止收纳抽屉自然伸出。

7、进一步优选方案：所述收纳箱顶面开设一贯穿收纳箱顶板的观察口，观察口内设有观察玻璃。在收纳箱顶面设置带有观察玻璃的观察口，方便护理人员掌握收纳抽屉内收纳的呕吐物的量，进而利于判断是否需要抽出收纳抽屉进行清理、清洁。

8、进一步优选方案：所述底座顶面两长边侧及位于竖轴侧的宽边侧均围设有推架。在底座上设置推架，既方便移动装置，又可以起到呕吐时倚靠、受力的作用。

9、本实用新型提供了一种护理呕吐接收装置，具有以下有益效果：

10、1、本实用新型设置伸缩软管连接接收罩与收纳箱，利用伸缩软管的伸缩特性，可以将接收罩递送到病人旁甚至嘴边，大大的方便病人尤其是重症病人的呕吐动作，设置开设收纳槽的竖轴，可以遮掩伸缩软管，避免影响美观。

11、2、本实用新型优点在于设置圆台状的接收罩，且大口为接收处，可以利用倒漏斗汇聚的特点，增加接收处的范围，设置类似面罩形状的接收口，可以将接收罩罩在嘴巴处，既能够方便重病人的呕吐动作，又可以防止呕吐飞溅。

技术特征：

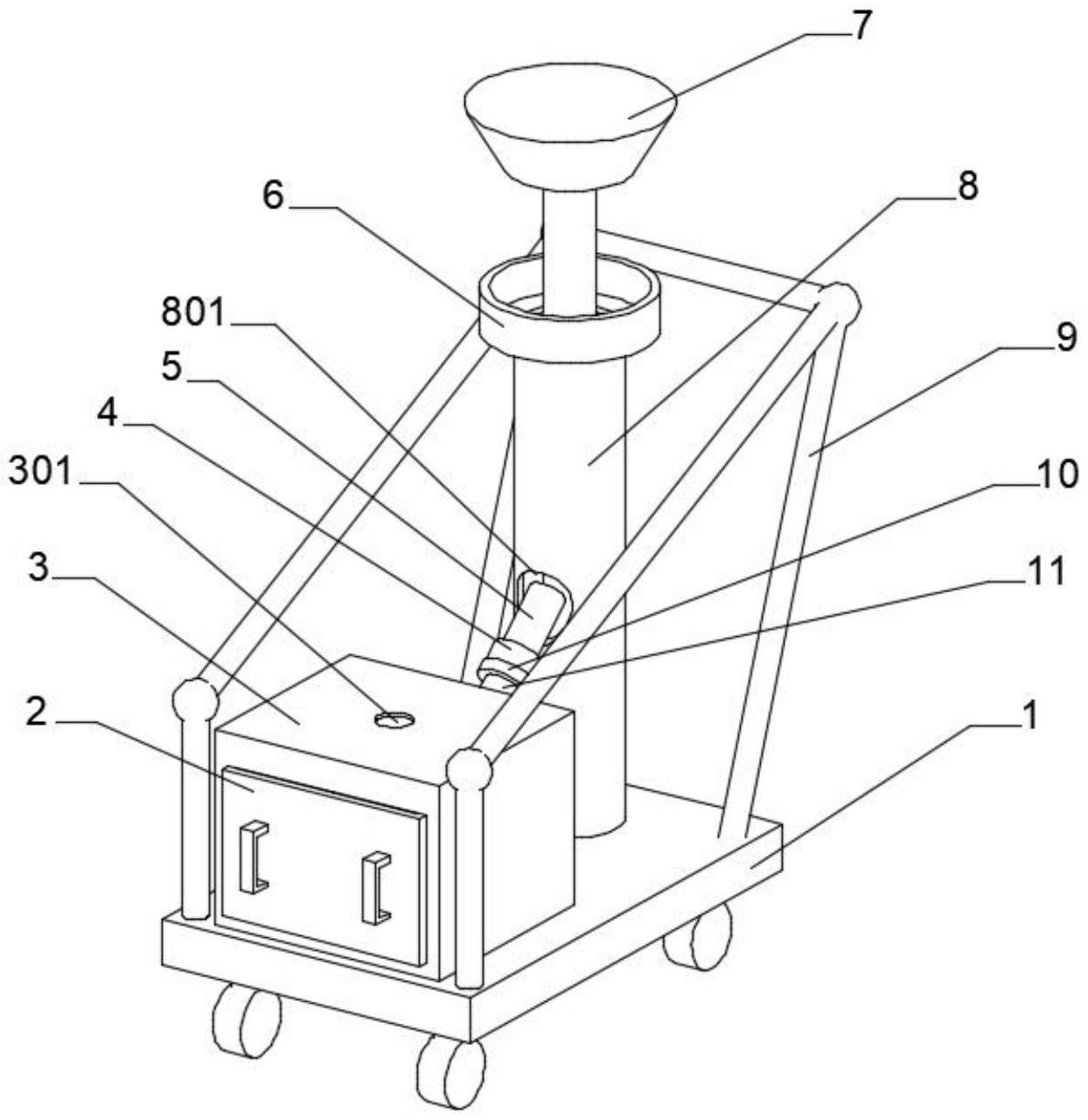

1.一种护理呕吐接收装置，包括底面设有可刹车万向轮的底座(1)、收纳箱(3)、伸缩软管(5)、接收罩(7)，其特征在于：底座(1)呈长方体状，收纳箱(3)设置在底座(1)顶面一宽边侧，收纳箱(3)内设有一收纳抽屉(2)，底座(1)顶面另一宽边侧设有一竖轴(8)，竖轴(8)上半段中空形成一收纳槽(12)，竖轴(8)近收纳箱(3)侧且位于收纳槽(12)槽底高度处开设一开孔(801)，所述伸缩软管(5)贯穿收纳槽(12)且一端伸出开孔(801)、另一端连接接收罩(7)，接收罩(7)活动设置在收纳槽(12)槽口上方，伸缩软管(5)伸出开孔(801)端连通一插入收纳箱(3)的导流管(11)。

2.根据权利要求1所述的一种护理呕吐接收装置，其特征在于：所述接收罩(7)整体呈圆台形状，接收罩(7)大口径设置一类似面罩形状的接收口(701)。

3.根据权利要求1所述的一种护理呕吐接收装置，其特征在于：所述竖轴(8)顶端设有一环形状的承放台(6)，承放台(6)内径大小介于接收罩(7)小口径与大口径之间，接收罩(7)小口径大于收纳槽(12)槽径。

4.根据权利要求1所述的一种护理呕吐接收装置，其特征在于：所述伸缩软管(5)连通导流管(11)端设有一螺纹接头(4)，导流管(11)上设有用于与螺纹接头(4)旋接的内螺纹轴(10)。

5.根据权利要求1所述的一种护理呕吐接收装置，其特征在于：所述收纳抽屉(2)平行抽拉方向的两顶边与两底边均呈倾斜状，且沿着抽出方向上倾。

6.根据权利要求1所述的一种护理呕吐接收装置，其特征在于：所述收纳箱(3)顶面开设一贯穿收纳箱(3)顶板的观察口(301)，观察口(301)内设有观察玻璃。

7.根据权利要求1所述的一种护理呕吐接收装置，其特征在于：所述底座(1)顶面两长边侧及位于竖轴(8)侧的宽边侧均围设有推架(9)。

技术总结
一种护理呕吐接收装置，属于护理类医疗器械技术领域，包括长方体状的底座、收纳箱、伸缩软管、接收罩，收纳箱设置在底座顶面一宽边侧，收纳箱内设有一收纳抽屉，底座顶面另一宽边侧设有一竖轴，竖轴上半段中空形成一收纳槽，竖轴近收纳箱侧且位于收纳槽槽底高度处开设一开孔，伸缩软管贯穿收纳槽且一端伸出开孔、另一端连接接收罩，接收罩活动设置在收纳槽槽口上方，伸缩软管伸出开孔端连通一插入收纳箱的导流管。设置伸缩软管连接接收罩与收纳箱，利用伸缩软管的伸缩特性，可以将接收罩递送到病人旁甚至嘴边，大大的方便病人尤其是重症病人的呕吐动作，同时减小呕吐物飞溅的可能性；设置开设收纳槽的竖轴，可以遮掩伸缩软管，避免影响美观。

技术研发人员：向望
受保护的技术使用者：向望
技术研发日：20221026
技术公布日：2024/1/13
