本技术涉及一种血液透析导管固定装置,涉及透析管固定。
背景技术:
1、参考图1,传统透析管固定方式一般是透过胶布将透析导管固定在患者的颈部或者大腿根部上,固定时需要临时制作固定绑带等装置,费时费力,另一方面传统的固定装置会顶住患者下颚或不便移动腿部,从而限制患者移动造成不适。
2、为了提高效率,有人提出了采用围脖形式进行固定的装置,如(cn 212416623u)、(cn214859791u),上述两种装置均采用了类似围脖的装置对管道进行固定,未考虑到患者不适的原因在于前文所述“限制患者移动造成不适”。
3、另一方面,有人提出了一种固定在胸腔位置的固定带(cn215652971u),上述装置虽然避免了装置安装在脖颈位置时限制患者移动,但并未考虑到透析患者颈部建立血液透析通路或在腹股沟区置入临时血液透析管两种情况中固定位置距离插入位置太远、难以观测是否渗血的问题。
4、综上所述,现有技术的缺陷为:已有的血液透析导管固定装置存在固定位置不佳、灵活度不足的导致患者运动受限感到不适的技术缺陷。
技术实现思路
1、本实用新型目的在于,提供一种血液透析导管固定装置,解决现有的血液透析导管固定装置会导致患者运动受限感到不适的问题。
2、为实现上述技术目的,达到上述技术效果,实用新型是通过以下技术方案实现:

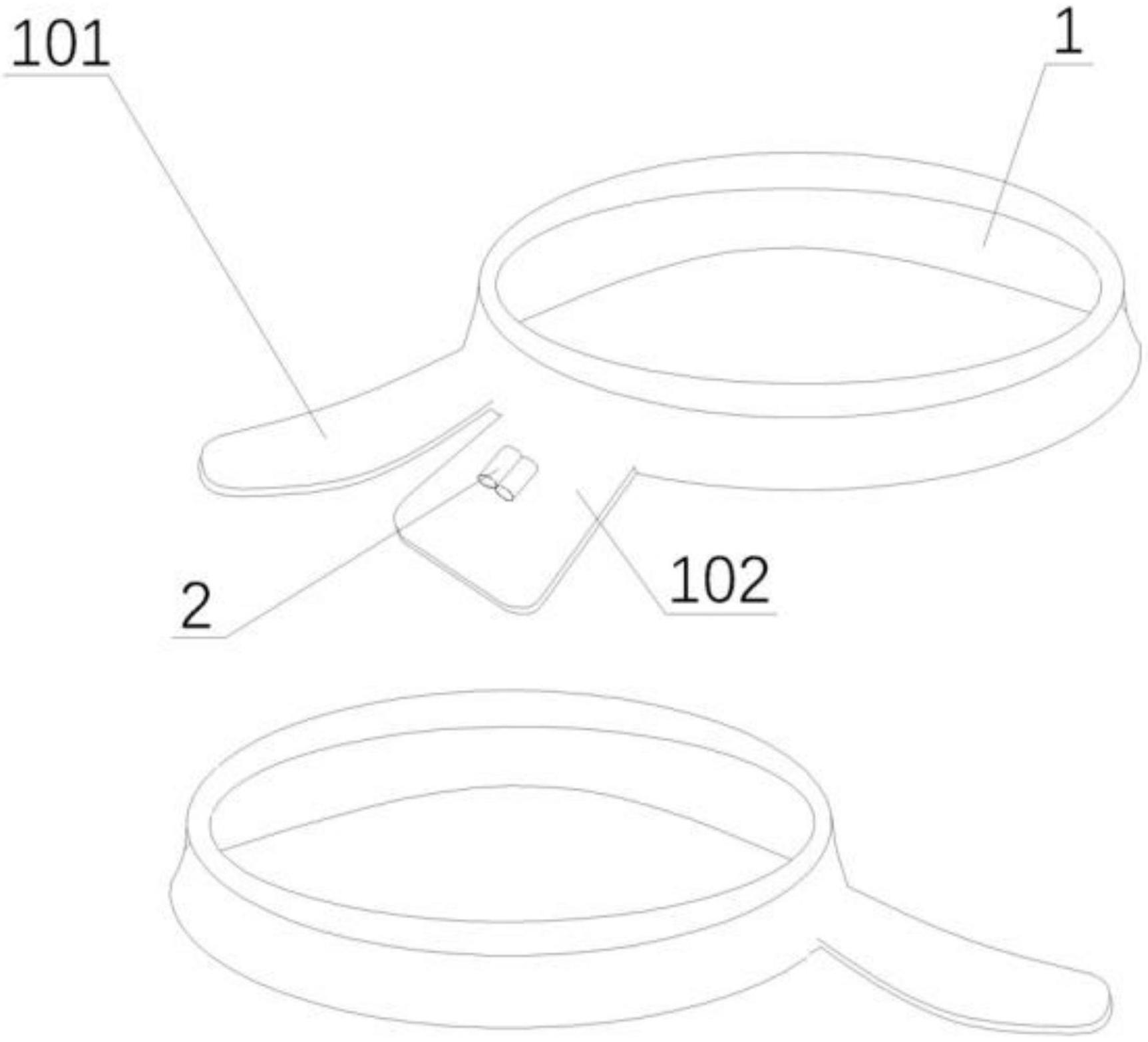

3、一种血液透析导管固定装置,包括:固定套、旋转管套,所述固定套为通过连接部连接为环装的软质条状结构,所述固定套边缘延伸出延伸部,所述旋转管套通过转动轴与所述固定套的延伸部连接,所述旋转管套包括卡套、底座,所述卡套为两个在壁面处一体连接的管体结构,所述底座设有限位元件,并与所述卡套的两个管体的壁面一体连接。
4、进一步的,所述固定套至少包括两个所述条状结构,所述旋转管套连接在任意一个条状结构上,所述固定套的条状结构的长边边缘还设有突出部分,并且每两个所述条状结构的突出部分均设有互相匹配的连接部。
5、进一步的,所述转动轴一端连接在所述底座内部并可在所述底座内部转动,另一端与所述固定套一体连接。
6、进一步的,所述限位元件包括固定在所述转动轴上的转动块与设置在所述底座上的限位块,所述转动块设有旋转时可被所述限位块限制凸起部分。
7、进一步的,所述旋转管套另有一特征为,所述旋转管套设有小袋,所述卡套另有一特征为,所述卡套为通过卡扣结构连接的两块独立的实体,所述卡套的内径小于10mm。
8、有益效果:本实用新型的所述固定套结构可分别固定在患者的脖颈处于肩部并通过所述凸起部分连接,连接后可手动调整所述旋转套管位置将所述卡套位置固定在颈肩之间位置,增加固定位置与患者下颚间距离,避免了患者头部移动时下颚容易抵住透析管影响移动的问题;
9、本实用新型的所述旋转套管在所述限位块的作用下能够在一定范围内转动,增加了装置的灵活性,在患者移动时及时让出活动空间;
10、当然,实施本实用新型的任一产品并不一定需要同时达到以上所述的所有优点。
1.一种血液透析导管固定装置,其特征在于:包括固定套、旋转管套,所述固定套为通过连接部连接为环装的软质条状结构,所述固定套边缘延伸出延伸部,所述旋转管套通过转动轴与所述固定套的延伸部连接,所述旋转管套包括卡套、底座,所述卡套为两个在壁面处一体连接的管体结构,所述底座设有限位元件,并与所述卡套的两个管体的壁面一体连接。
2.根据权利要求1所述的一种血液透析导管固定装置,其特征在于:所述固定套至少包括两个所述条状结构,所述旋转管套连接在任意一个条状结构上,所述固定套的条状结构的长边边缘还设有突出部分,并且每两个所述条状结构的突出部分均设有互相匹配的连接部。
3.根据权利要求1所述的一种血液透析导管固定装置,其特征在于:所述转动轴一端连接在所述底座内部并可在所述底座内部转动,另一端与所述固定套一体连接。
4.根据权利要求1所述的一种血液透析导管固定装置,其特征在于:所述限位元件包括固定在所述转动轴上的转动块与设置在所述底座上的限位块,所述转动块设有旋转时可被所述限位块限制凸起部分。
5.根据权利要求1所述的一种血液透析导管固定装置,其特征在于:所述旋转管套另有一特征为,所述旋转管套设有小袋,所述卡套另有一特征为,所述卡套为通过卡扣结构连接的两块独立的实体,所述卡套的内径小于10mm。
