一种防针刺伤的输液器的制作方法

本技术涉及输液器，尤其涉及一种防针刺伤的输液器。

背景技术：

1、输液器是一种常见的医疗耗材，经过无菌处理，建立静脉与药液之间通道，用于静脉输液，一般由静脉针或注射针、针头护帽、输液软管、药液过滤器、流速调节器、滴壶、瓶塞穿刺器、空气过滤器等八个部分连接组成，部分输液器还有注射件，加药口等。

2、输液器为病患吊水的一种常用耗材，对于目前使用的输液器来说，基本针头和输液软管都是一体式且暴露在外的，在病患输液完成后，针头仍然遗留在外，易出现针头刺伤的情况，不能对拔针后的针头进行隐藏防刺伤处理。

技术实现思路

1、本实用新型的目的是为了解决现有技术中存在不能对拔针后的针头进行隐藏防刺伤处理的缺点，而提出的一种防针刺伤的输液器。

2、为了实现上述目的，本实用新型采用了如下技术方案：

3、一种防针刺伤的输液器，包括输液软管，所述输液软管的一端连通有连接头，所述连接头远离输液软管的一端设置有隐藏罩，所述连接头靠近隐藏罩的一端连通有螺旋型细软管，所述螺旋型细软管的另一端连通有针头座，所述针头座远离隐藏罩的一端连通有针头，所述针头座靠近针头的一端设置有捏持端，所述隐藏罩内设置有与针头座和针头配合使用的辅助结构。

4、优选的，所述辅助结构包括锁止孔，所述锁止孔开设在隐藏罩和针头座的四周且隐藏罩的上下两侧均开设有滑槽，所述滑槽的内腔滑动连接有滑块且滑块的前后两侧均固定连接有耳座，且耳座的内腔滑动连接有定位架且定位架靠近滑块的两侧均固定连接有定位头，所述定位头远离定位架的一侧固定连接有与锁止孔卡接的锁止头，所述滑块远离针头座的一侧固定连接有与滑槽内壁固定配合的弹力绳。

5、优选的，所述定位架远离隐藏罩的一侧固定连接有防滑凸条，所述定位架靠近防滑凸条的两侧均固定连接有捏持耳。

6、优选的，所述滑块靠近定位架的一侧固定连接有卡扣块，所述定位架靠近滑块的一侧开设有与卡扣块卡扣配合的卡扣槽。

7、优选的，所述隐藏罩靠近定位架的前后两侧均开设有与锁止头滑动配合的滑轨。

8、优选的，所述隐藏罩的一侧开设有与针头和捏持端配合使用的开口槽。

9、与现有技术相比，本实用新型的有益效果是：

10、该防针刺伤的输液器，通过设置辅助结构，由锁止孔、滑槽、滑块、定位架、定位头、锁止头和弹力绳的配合，对拔针后的针头实现隐藏防刺伤处理的效果，提高输液器拔针后的安全性能。

11、该防针刺伤的输液器，通过防滑凸条，增大使用者手指与定位架的摩擦系数，通过捏持耳，便于使用者将定位架脱离拔出，利于针头的隐藏工作，通过卡扣块和卡扣槽，对定位架和滑块进行卡扣定位，提高定位架和滑块之间的稳固性，通过滑轨，利于拔出后锁止头的滑动工作，以防锁止头复位滑动时与隐藏罩发生卡滞，通过开口槽，在输液完成后，利于针头和捏持端的复位隐藏工作。

技术特征：

1.一种防针刺伤的输液器，包括输液软管(1)，其特征在于：所述输液软管(1)的一端连通有连接头(2)，所述连接头(2)远离输液软管(1)的一端设置有隐藏罩(3)，所述连接头(2)靠近隐藏罩(3)的一端连通有螺旋型细软管(4)，所述螺旋型细软管(4)的另一端连通有针头座(5)，所述针头座(5)远离隐藏罩(3)的一端连通有针头(6)，所述针头座(5)靠近针头(6)的一端设置有捏持端(7)，所述隐藏罩(3)内设置有与针头座(5)和针头(6)配合使用的辅助结构(8)。

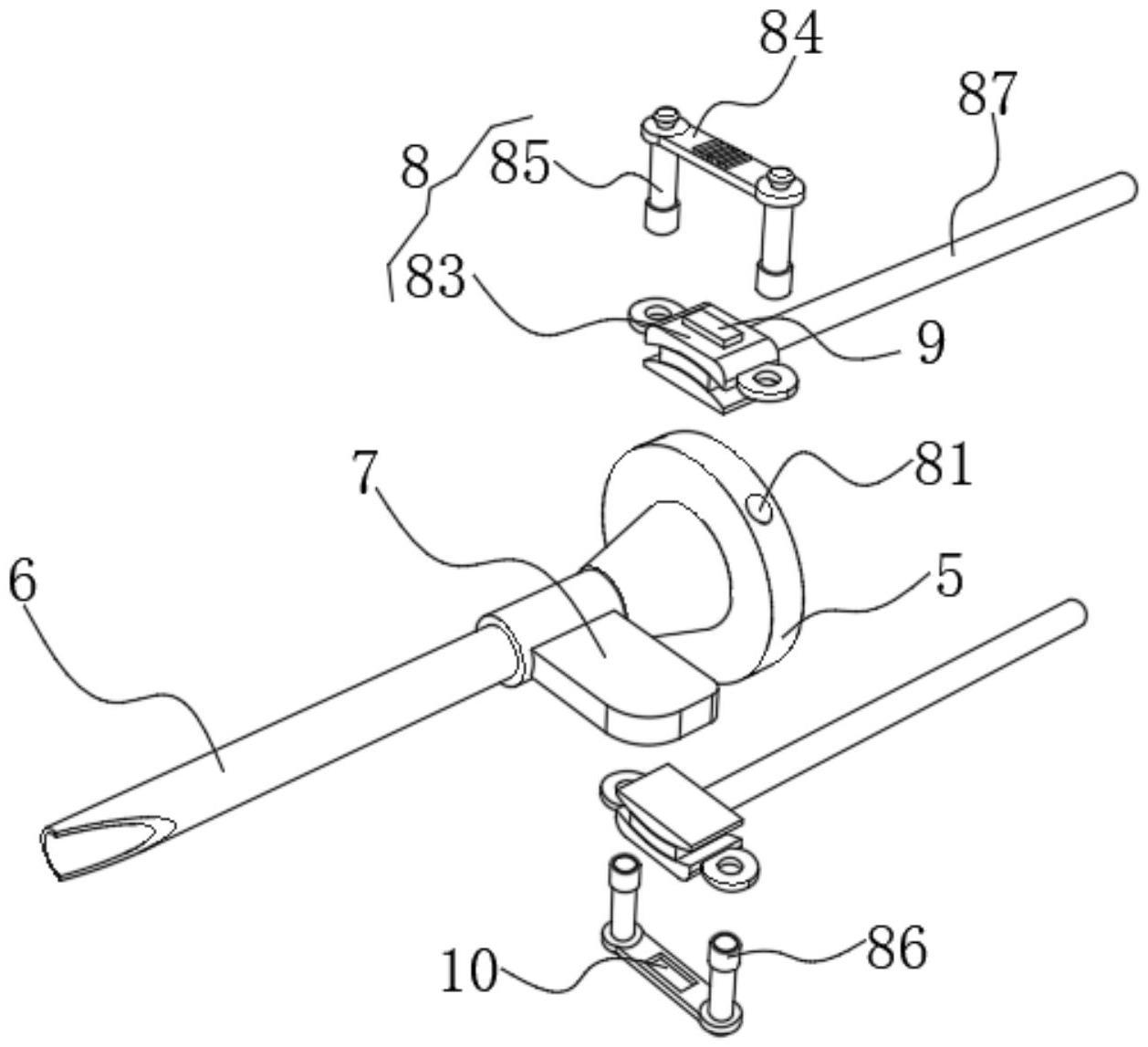

2.根据权利要求1所述的一种防针刺伤的输液器，其特征在于，所述辅助结构(8)包括锁止孔(81)，所述锁止孔(81)开设在隐藏罩(3)和针头座(5)的四周且隐藏罩(3)的上下两侧均开设有滑槽(82)，所述滑槽(82)的内腔滑动连接有滑块(83)且滑块(83)的前后两侧均固定连接有耳座，且耳座的内腔滑动连接有定位架(84)且定位架(84)靠近滑块(83)的两侧均固定连接有定位头(85)，所述定位头(85)远离定位架(84)的一侧固定连接有与锁止孔(81)卡接的锁止头(86)，所述滑块(83)远离针头座(5)的一侧固定连接有与滑槽(82)内壁固定配合的弹力绳(87)。

3.根据权利要求2所述的一种防针刺伤的输液器，其特征在于，所述定位架(84)远离隐藏罩(3)的一侧固定连接有防滑凸条，所述定位架(84)靠近防滑凸条的两侧均固定连接有捏持耳。

4.根据权利要求2所述的一种防针刺伤的输液器，其特征在于，所述滑块(83)靠近定位架(84)的一侧固定连接有卡扣块(9)，所述定位架(84)靠近滑块(83)的一侧开设有与卡扣块(9)卡扣配合的卡扣槽(10)。

5.根据权利要求1所述的一种防针刺伤的输液器，其特征在于，所述隐藏罩(3)靠近定位架(84)的前后两侧均开设有与锁止头(86)滑动配合的滑轨(11)。

6.根据权利要求1所述的一种防针刺伤的输液器，其特征在于，所述隐藏罩(3)的一侧开设有与针头(6)和捏持端(7)配合使用的开口槽(12)。

技术总结
本技术涉及一种防针刺伤的输液器，包括输液软管，所述输液软管的一端连通有连接头，所述连接头远离输液软管的一端设置有隐藏罩，所述连接头靠近隐藏罩的一端连通有螺旋型细软管，所述螺旋型细软管的另一端连通有针头座，所述针头座远离隐藏罩的一端连通有针头，所述针头座靠近针头的一端设置有捏持端，所述隐藏罩内设置有与针头座和针头配合使用的辅助结构，所述辅助结构包括锁止孔，所述锁止孔开设在隐藏罩和针头座的四周且隐藏罩的上下两侧均开设有滑槽。通过设置辅助结构，由锁止孔、滑槽、滑块、定位架、定位头、锁止头和弹力绳的配合，对拔针后的针头实现隐藏防刺伤处理的效果，提高输液器拔针后的安全性能。

技术研发人员：柳婷
受保护的技术使用者：江阴市中医院
技术研发日：20221108
技术公布日：2024/1/12
