一种新型监护仪的制作方法

本技术涉及医疗设备，具体涉及一种新型监护仪。

背景技术：

1、监护仪，是一种可以测量病人生理参数并可与已知设定值进行比较的装置，当目标生理参数超标时，监护仪可发出警报，目前，为了满足市场的需求，监护仪的功能不断增加，监护仪内部的结构也越来越多。

2、因此，现有技术中的监护仪体积较大、重量较重，且需要连接外部电源使用，导致搬运和使用监护仪都极为不便；

3、因此，需要提供一种新的监护仪，解决上述问题。

技术实现思路

1、针对现有技术存在的问题，本实用新型提供一种新型监护仪。

2、为实现上述目的，本实用新型的具体方案如下：

3、本实用新型提供一种新型监护仪，包括：面壳、背壳、电路板、所述面壳和背壳相互扣合形成一容纳空间，所述电路板位于该容纳空间中；

4、所述电路板包括：多参数板、主控板、外部接口板、应用接口板；

5、所述多参数板、主控板、外部接口板从前往后依次相互间隔平行设置，所述应用接口板侧插在背壳左侧；

6、所述主控板分别与多参数板、外部接口板连接，所述多参数板与应用接口板连接，

7、所述主控板通过串口对多参数板进行参数设置，所述多参数板通过串口向主控板反馈检测数据；

8、所述主控板通过外部接口板与外部设备连接，所述多参数板通过应用接口板与若干传感器连接来获取人体参数；

9、所述多参数板集成有心电数据处理模块、血氧数据处理模块、血压数据处理模块、开关电源处理模块及接口数据处理模块以实现对人体参数测量计算。

10、进一步的，所述面壳上还设置有一显示屏，所述显示屏的背面上下各设置有一扁平的长条形的固定板，材质为塑料，所述显示屏的外侧还设置有一玻璃面板。

11、进一步的，所述外部接口板与背壳的内壁之间还设置有一扁平的喇叭，所述喇叭与主控板连接，喇叭的厚度尺寸小于外部接口板安装螺栓的高度，不占用厚度空间。

12、进一步的，所述主控板与背壳的右侧壁之间还设置有一气泵，所述气泵分别与主控板、多参数板和应用接口板连接。

13、进一步的，所述气泵的下方还设置有一电源接口，用于主控板连接外部电源。

14、进一步的，所述气泵右侧还设置有一打印机(微型打印机)，所述打印机与主控板连接；

15、由于气泵、打印机的厚度与相互叠加后的主控板、多参数板、外部接口板合起来的厚度相当，位置设置便于节省内部空间。

16、进一步的，所述背壳的底部还设置有一电池仓，电池仓内部设置有一电池，电池仓还设置有一仓盖，所述主控板与电池仓连通相互进行供电和充电，电池仓位于底部，节省空间。

17、进一步的，所述面壳内侧的下端与电池仓相对应的位置还设置有按键板和码盘板，码盘板与按键板连接，按键板与主控板连接；

18、所述面壳的外侧与按键板、码盘板相对应的位置分别设置有按键和码盘旋钮。

19、进一步的，所述背壳上还设置有与主控板连接的网络接口、usb接口、vga接口。

20、进一步的，所述背壳的顶部还设置有一向内的凹槽，用做搬运的提手；

21、所述背壳上还设置有一夹具，通过锁紧旋钮旋转将监护仪夹持在支架上，比如病床的支架、输入支架、医疗推车的支架等。

22、采用本实用新型的技术方案，具有以下有益效果：

23、1.将原本大块的电路板分割为主控板、多参数板、外部接口板、应用接口板，四块板相互堆叠，节省空间，从而实现监护仪小型化和轻量化；

24、2.多参数板兼具多项功能，以一代替多块功能板，进一步节省空间；

25、3.气泵、打印机的厚度与相互叠加后的主控板、多参数板、外部接口板合起来的厚度相当，位置设置便于节省内部空间；

26、4.内部设置有电池，可以不外接电源使用，更加便携。

技术特征：

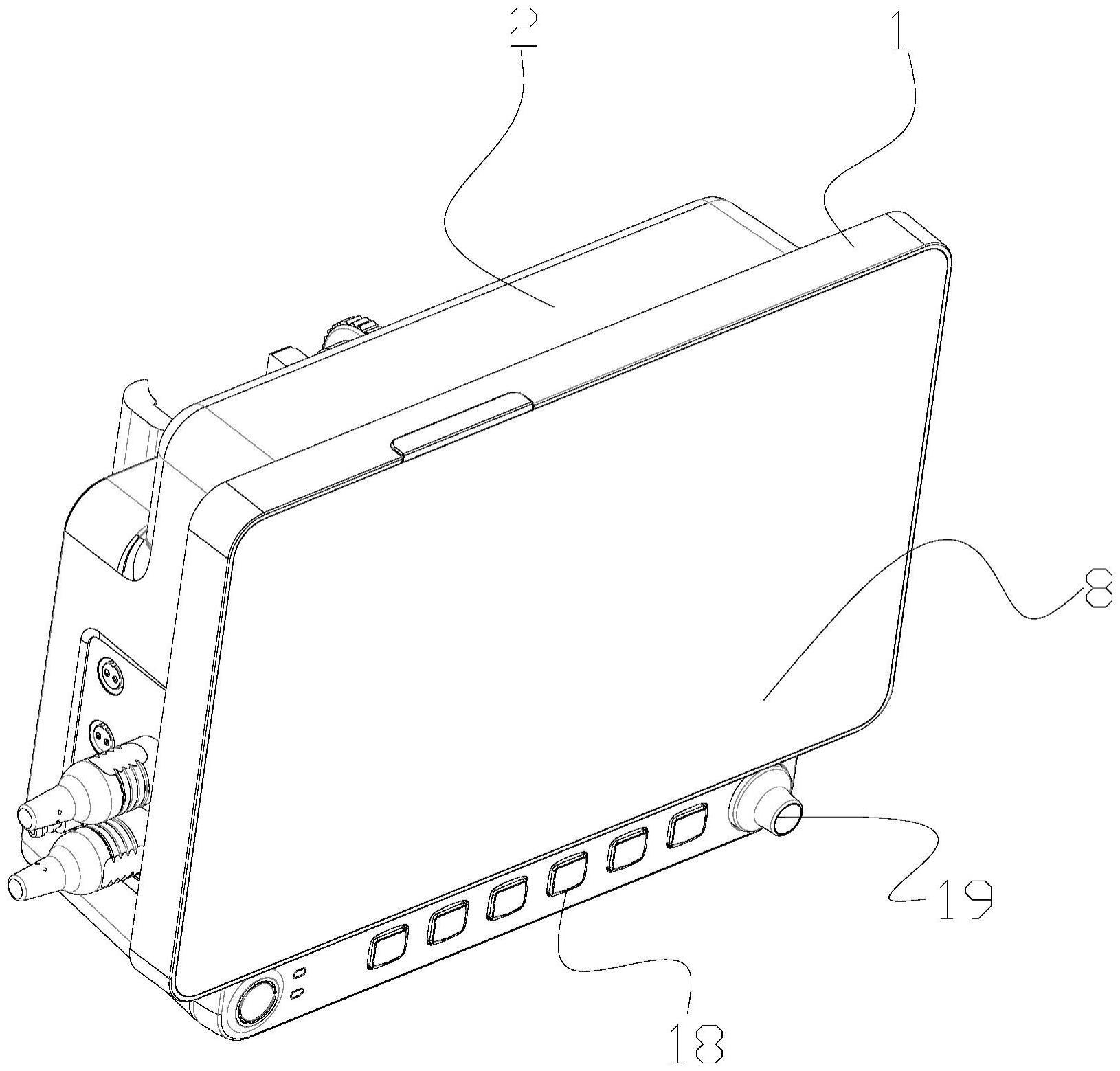

1.一种新型监护仪，其特征在于，包括：面壳(1)、背壳(2)、电路板；

2.根据权利要求1所述的新型监护仪，其特征在于，所述面壳(1)上还设置有一显示屏(7)，所述显示屏(7)的背面上下各设置有一扁平的长条形的固定板(26)，材质为塑料，所述显示屏(7)的外侧还设置有一玻璃面板(8)。

3.根据权利要求1所述的新型监护仪，其特征在于，所述外部接口板(5)与背壳(2)的内壁之间还设置有一扁平的喇叭(9)，所述喇叭(9)与主控板(4)连接，喇叭(9)的厚度尺寸小于外部接口板(5)安装螺栓的高度，不占用厚度空间。

4.根据权利要求1所述的新型监护仪，其特征在于，所述主控板(4)与背壳(2)的右侧壁之间还设置有一气泵(10)，所述气泵(10)分别与主控板(4)、多参数板(3)和应用接口板(6)连接。

5.根据权利要求4所述的新型监护仪，其特征在于，所述气泵(10)的下方还设置有一电源接口(11)，用于主控板(4)连接外部电源。

6.根据权利要求4所述的新型监护仪，其特征在于，所述气泵(10)右侧还设置有一打印机(12)，所述打印机(12)与主控板(4)连接。

7.根据权利要求1所述的新型监护仪，其特征在于，所述背壳(2)的底部还设置有一电池仓(13)，电池仓(13)内部设置有一电池(14)，电池仓(13)还设置有一仓盖(15)，所述主控板(4)与电池仓(13)连通相互进行供电和充电，电池仓(13)位于底部，节省空间。

8.根据权利要求1所述的新型监护仪，其特征在于，所述面壳(1)内侧的下端与电池仓(13)相对应的位置还设置有按键板(16)和码盘板(17)，码盘板(17)与按键板(16)连接，按键板(16)与主控板(4)连接；

9.根据权利要求1所述的新型监护仪，其特征在于，所述背壳(2)上还设置有与主控板(4)连接的网络接口(20)、usb接口(21)、vga接口(22)。

10.根据权利要求1所述的新型监护仪，其特征在于，所述背壳(2)的顶部还设置有一向内的凹槽，用做搬运的提手(23)；

技术总结
本技术提供一种新型监护仪，包括：面壳、背壳、电路板；面壳和背壳相互扣合形成一容纳空间，电路板位于该容纳空间中；电路板包括：多参数板、主控板、外部接口板、应用接口板；所述多参数板集成有心电数据处理模块、血氧数据处理模块、血压数据处理模块、开关电源处理模块及接口数据处理模块以实现对人体参数测量计算。本技术将原本大块的电路板分割为主控板、多参数板、外部接口板、应用接口板，四块板相互堆叠，节省空间，从而实现监护仪小型化和轻量化；多参数板兼具多项功能，以一代替多块功能板，进一步节省空间；气泵、打印机的厚度与相互叠加后的主控板、多参数板、外部接口板合起来的厚度相当，位置设置便于节省内部空间。

技术研发人员：李峰,郭玮,刘俊龙
受保护的技术使用者：深圳市和心重典医疗设备有限公司
技术研发日：20221108
技术公布日：2024/1/12
