一种高温高压灭菌器提篮的制作方法

本技术属于提篮，具体为一种高温高压灭菌器提篮。

背景技术：

1、实验室中常用的立式高压蒸汽灭菌锅提篮，可以将被灭菌物品放置于其内，通常将被灭菌物品至于试管内，进而将试管放置于提篮中，在取被灭菌物品或提篮时，通常是需人工上半身置于蒸汽上进行拿取操作。

2、现有的立式高压蒸汽灭菌锅提篮由于不能对存放的待灭菌物品的试管进行分隔，存在试管碰撞的可能，进而会导致试管内的试剂泄露，造成资源损失，同时由于试管的堆积会降低其空间利用率，降低试管的收纳量，进而会影响对试管的灭菌效率。

技术实现思路

1、针对上述情况，为克服现有技术的缺陷，本实用新型提供一种高温高压灭菌器提篮，有效的解决了上述背景技术中现有的立式高压蒸汽灭菌锅提篮由于不能对存放的待灭菌物品的试管进行分隔，存在试管碰撞的可能，同时由于试管的堆积会降低其空间利用率，降低试管的收纳量，进而会影响对试管的灭菌效率的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种高温高压灭菌器提篮，包括提篮本体，所述提篮本体上等距离开设有开孔，提篮本体的顶端两侧均对称设有基座，相靠近的两个基座之间均通过提手连接，提手的一侧均通过转轴与基座转动连接，提篮本体的内底端中间位置设有固定杆，固定杆的底端设有安装板，安装板上设有与提篮本体连接的螺栓，固定杆的外部等距离设有放置平台，放置平台与固定杆之间均通过固定机构连接。

3、优选的，所述放置平台包括支撑板、开口、遮挡圈和隔档件，固定杆的外部设有支撑板，支撑板的中间位置开设有套设于固定杆外壁的开口，支撑板的外壁顶端安装有遮挡圈，支撑板的内部设有隔档件。

4、优选的，所述隔档件包括插槽、插板和隔板，支撑板上等距离开设有插槽，插槽的内部均穿插有插板，插板的顶端均设有隔板。

5、优选的，所述支撑板的内壁开设有两个安装口，两个安装口中心对称设置，固定杆的内部开设有容纳槽，容纳槽的侧壁开设有贯穿孔。

6、优选的，所述固定机构包括旋转轴、齿轮、蜗轮、插杆、齿板、稳定件和驱动件，容纳槽的内壁转动安装有旋转轴，旋转轴上套设有齿轮和蜗轮，齿轮的两侧对称设有插杆，齿板靠近旋转轴的一侧均设有齿板，齿板与齿轮啮合连接，插杆的一端贯穿贯穿孔并延伸至安装口的内部，蜗轮与驱动件连接，容纳槽的内部设有与插杆连接的稳定件。

7、优选的，所述稳定件包括稳定槽和稳定杆，插杆的内部开设有稳定槽，容纳槽的侧壁安装有穿插于稳定槽内部的稳定杆。

8、优选的，所述驱动件包括蜗杆和旋钮，容纳槽的内底端安装有蜗杆，蜗杆与蜗轮啮合连接，蜗杆的顶端设有位于固定杆顶端的旋钮。

9、与现有技术相比，本实用新型的有益效果是：

10、(1)、在工作中，通过设置有提篮本体、开孔、基座、提手、转轴、固定杆、安装板、螺栓、放置平台和固定机构，实现对放置平台的固定，提高了提篮本体内部的纵向空间利用率，同时在提篮本体内部避免试管堆积，进而可以避免试管碰撞，实现对试管的保护，同时提高了提篮本体对试管的收纳量，进而提高了对试管的杀菌效率。

技术特征：

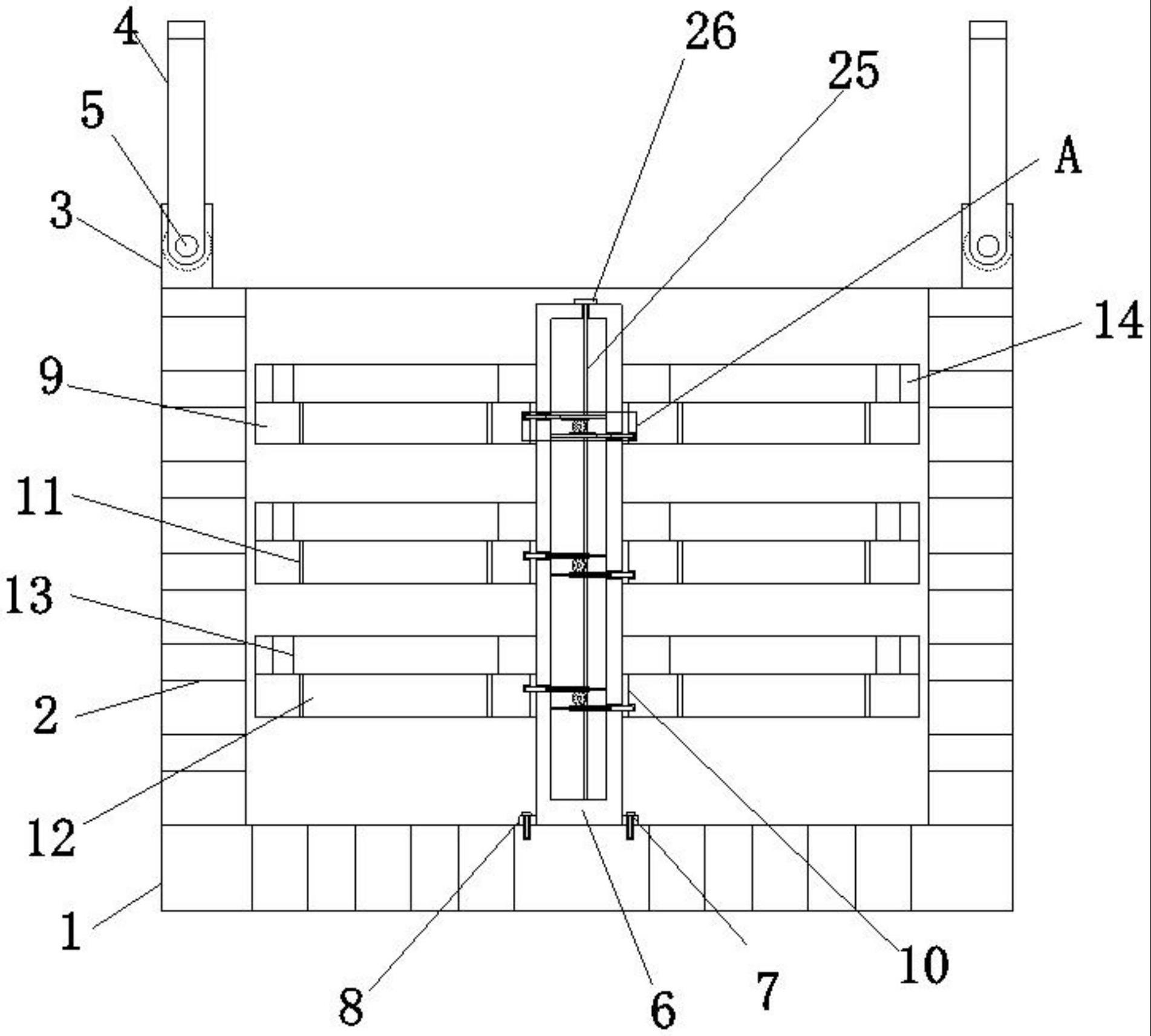

1.一种高温高压灭菌器提篮，包括提篮本体(1)，其特征在于：所述提篮本体(1)上等距离开设有开孔(2)，提篮本体(1)的顶端两侧均对称设有基座(3)，相靠近的两个基座(3)之间均通过提手(4)连接，提手(4)的一侧均通过转轴(5)与基座(3)转动连接，提篮本体(1)的内底端中间位置设有固定杆(6)，固定杆(6)的底端设有安装板(7)，安装板(7)上设有与提篮本体(1)连接的螺栓(8)，固定杆(6)的外部等距离设有放置平台，放置平台与固定杆(6)之间均通过固定机构连接。

2.根据权利要求1所述的一种高温高压灭菌器提篮，其特征在于：所述放置平台包括支撑板(9)、开口(10)、遮挡圈(14)和隔档件，固定杆(6)的外部设有支撑板(9)，支撑板(9)的中间位置开设有套设于固定杆(6)外壁的开口(10)，支撑板(9)的外壁顶端安装有遮挡圈(14)，支撑板(9)的内部设有隔档件。

3.根据权利要求2所述的一种高温高压灭菌器提篮，其特征在于：所述隔档件包括插槽(11)、插板(12)和隔板(13)，支撑板(9)上等距离开设有插槽(11)，插槽(11)的内部均穿插有插板(12)，插板(12)的顶端均设有隔板(13)。

4.根据权利要求2所述的一种高温高压灭菌器提篮，其特征在于：所述支撑板(9)的内壁开设有两个安装口(16)，两个安装口(16)中心对称设置，固定杆(6)的内部开设有容纳槽(15)，容纳槽(15)的侧壁开设有贯穿孔(24)。

5.根据权利要求1所述的一种高温高压灭菌器提篮，其特征在于：所述固定机构包括旋转轴(17)、齿轮(18)、蜗轮(19)、插杆(20)、齿板(21)、稳定件和驱动件，容纳槽(15)的内壁转动安装有旋转轴(17)，旋转轴(17)上套设有齿轮(18)和蜗轮(19)，齿轮(18)的两侧对称设有插杆(20)，齿板(21)靠近旋转轴(17)的一侧均设有齿板(21)，齿板(21)与齿轮(18)啮合连接，插杆(20)的一端贯穿贯穿孔(24)并延伸至安装口(16)的内部，蜗轮(19)与驱动件连接，容纳槽(15)的内部设有与插杆(20)连接的稳定件。

6.根据权利要求5所述的一种高温高压灭菌器提篮，其特征在于：所述稳定件包括稳定槽(22)和稳定杆(23)，插杆(20)的内部开设有稳定槽(22)，容纳槽(15)的侧壁安装有穿插于稳定槽(22)内部的稳定杆(23)。

7.根据权利要求5所述的一种高温高压灭菌器提篮，其特征在于：所述驱动件包括蜗杆(25)和旋钮(26)，容纳槽(15)的内底端安装有蜗杆(25)，蜗杆(25)与蜗轮(19)啮合连接，蜗杆(25)的顶端设有位于固定杆(6)顶端的旋钮(26)。

技术总结
本技术涉及提篮技术领域，且公开了一种高温高压灭菌器提篮，解决了现有的立式高压蒸汽灭菌锅提篮由于不能对存放的待灭菌物品的试管进行分隔，存在试管碰撞的可能，同时由于试管的堆积会降低其空间利用率，降低试管的收纳量，进而会影响对试管的灭菌效率的问题，其包括提篮本体，所述提篮本体上等距离开设有开孔，提篮本体的顶端两侧均对称设有基座，相靠近的两个基座之间均通过提手连接，提手的一侧均通过转轴与基座转动连接，提篮本体的内底端中间位置设有固定杆；本设计提高了提篮本体内部的纵向空间利用率，避免试管堆积，实现对试管的保护，同时提高了提篮本体对试管的收纳量，进而提高了对试管的杀菌效率。

技术研发人员：黄晓琪,胡敏杰
受保护的技术使用者：浙江蓝谷生命科技有限公司
技术研发日：20221110
