一种胸腔闭式引流护理装置的制作方法

本申请属于胸腔引流装置领域，尤其涉及到一种胸腔闭式引流护理装置。

背景技术：

1、临床上对于胸腔积液治疗的主要方法是进行胸腔积液引流，对于医学院学生而言需要经过大量的练习，临床上才可对胸腔积液患者进行熟练的引流操作，减轻患者的病痛。而目前教学或练习用的胸腔闭式引流护理装置，通常以打气球作为动力，手动灌注模拟液体，无法实现自动引流及自动灌注模拟液，且对不同病症也只能实现同一种引流模式和同一种呼吸效果，无法满足目前教学或医学生练习需求。

技术实现思路

1、本申请的发明目的是解决现有技术中存在的问题，提供一种可实现自动化，满足不同症状下不同引流模式和不同呼吸效果的胸腔闭式引流护理装置。本申请是通过以下技术方案实现的：

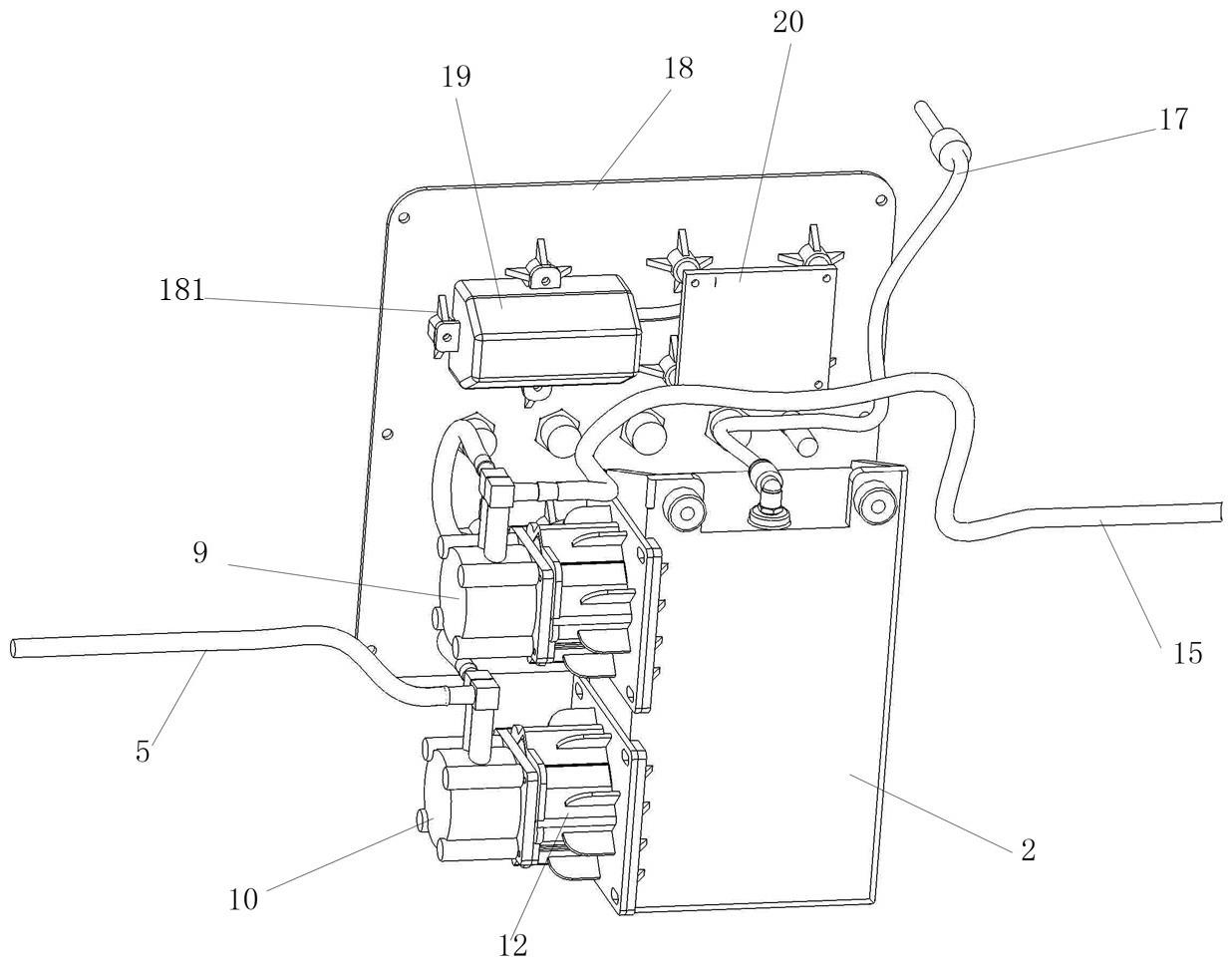

2、一种胸腔闭式引流护理装置，包括仿真人体上半身模型，动力模块，控制模块，储液箱，所述的动力模块，控制模块，储液箱固定设置于所述的仿真人体上半身模型内，其中，所述的动力模块包括蠕动泵，引流管和l型宝塔弯头，所述的储液箱，蠕动泵，l型宝塔弯头通过所述的引流管连通，所述的控制模块与所述的蠕动泵有线连接，用于精准控制蠕动泵的运转。

3、进一步，所述的控制模块固定于所述的仿真人体上半身模型背部的固定板。

4、进一步，所述的控制模块包括电源，电路板，驱动器，单片机，所述的电源，电路板，驱动器，单片机之间有线连接。

5、进一步，所述的控制模块还设置有控制按钮，用于开启或关闭胸腔引流模式。

6、进一步，所述的蠕动泵包括第一蠕动泵和第二蠕动泵，所述的引流管包括第一引流管，第二引流管，第三引流管，第四引流管，第五引流管，所述的l型宝塔弯头包括第一l型宝塔弯头和第二l型宝塔弯头。

7、进一步，所述的储液箱的底部和顶部均设置有连接座，用于将所述的储液箱与所述的仿真人体上半身模型固定连接。

8、进一步，于所述的储液箱顶部设置有溢流口，于所述储液箱底部设置有出液口。

9、进一步，还包括固定座，用于将所述的蠕动泵固定于所述的储液箱。

10、进一步，所述的固定座由底座和固定腔组成，所述的底座与所述的固定腔为一体成型。

11、进一步，还包括胸腔积液模拟液。

12、本发明的有益效果

13、1.本申请中设置的蠕动泵在控制模块的驱动下，可以精准控制蠕动泵正向旋转与反向旋转的频率，从而来模拟不同症状下的胸腔积液患者的呼吸效果。

14、2.通过控制蠕动泵的正向旋转的频率，可模拟不同症状下胸腔积液的引流状态，学生可进行多种病症状态下对胸腔积液引流的操作和练习，并可实现胸腔引流护理自动化。

15、3.在本装置中设置有两个蠕动泵，对胸腔积液不仅可实现单侧引流护理，也可实现双侧同时引流护理。

16、4.设置于储液箱最底部的出水口，使本装置不管处于直立或者躺下状态时，都能实现胸腔积液引流操作。

17、5.在本申请中固定所述蠕动泵的固定座，其结构特点，不仅可以将蠕动泵稳定的固定于所述的储液箱，还节省装置空间。

技术特征：

1.一种胸腔闭式引流护理装置，其特征在于，包括仿真人体上半身模型，动力模块，控制模块，储液箱，所述的动力模块，控制模块，储液箱固定设置于所述的仿真人体上半身模型内，其中，所述的动力模块包括蠕动泵，引流管和l型宝塔弯头，所述的储液箱，蠕动泵，l型宝塔弯头通过所述的引流管连通，所述的控制模块与所述的蠕动泵有线连接，用于精准控制蠕动泵的运转。

2.根据权利要求1所述的一种胸腔闭式引流护理装置，其特征在于，所述的控制模块固定于所述的仿真人体上半身模型背部的固定板。

3.根据权利要求1或2任一所述的一种胸腔闭式引流护理装置，其特征在于，所述的控制模块包括电源，电路板，驱动器，单片机，所述的电源，电路板，驱动器，单片机之间有线连接。

4.根据权利要求3所述的一种胸腔闭式引流护理装置，其特征在于，所述的控制模块还设置有控制按钮，用于开启或关闭胸腔引流模式。

5.根据权利要求1所述的一种胸腔闭式引流护理装置，其特征在于，所述的蠕动泵包括第一蠕动泵和第二蠕动泵，所述的引流管包括第一引流管，第二引流管，第三引流管，第四引流管，第五引流管，所述的l型宝塔弯头包括第一l型宝塔弯头和第二l型宝塔弯头。

6.根据权利要求1所述的一种胸腔闭式引流护理装置，其特征在于，所述的储液箱的底部和顶部均设置有连接座，用于将所述的储液箱与所述的仿真人体上半身模型固定连接。

7.根据权利要求1或6任一所述的一种胸腔闭式引流护理装置，其特征在于，于所述的储液箱顶部设置有溢流口，于所述储液箱底部设置有出液口。

8.根据权利要求1所述的一种胸腔闭式引流护理装置，其特征在于，还包括固定座，用于将所述的蠕动泵固定于所述的储液箱。

9.根据权利要求8所述的一种胸腔闭式引流护理装置，其特征在于，所述的固定座由底座和固定腔组成，所述的底座与所述的固定腔为一体成型。

10.根据权利要求1所述的一种胸腔闭式引流护理装置，其特征在于，还包括胸腔积液模拟液。

技术总结
本申请属于胸腔引流装置领域，一种胸腔闭式引流护理装置，包括仿真人体上半身模型，动力模块，控制模块，储液箱，所述的动力模块，控制模块，储液箱固定设置于所述的仿真人体上半身模型内，其中，所述的动力模块包括蠕动泵，引流管和L型宝塔弯头，所述的储液箱，蠕动泵，L型宝塔弯头通过所述的引流管连通，所述的控制模块与所述的蠕动泵有线连接，用于精准控制蠕动泵的运转。本装置可模拟不同症状下胸腔积液患者的呼吸效果，及引流状态，并可实现单侧引流或者双侧引流，为学生提供多种形式的胸腔积液引流操作模式。

技术研发人员：刘雁飞,夏远超,王强
受保护的技术使用者：天津天堰科技股份有限公司
技术研发日：20221121
技术公布日：2024/1/12
