一种便于拆卸的吻合器钉仓组件的制作方法

本技术涉及腔镜吻合器，具体为一种便于拆卸的吻合器钉仓组件。

背景技术：

1、腔镜吻合器在使用中，如果需要多处进行吻合的，就需要对多次更换钉仓组件；

2、钉仓组件通过夹紧部件夹紧在钉仓座上，在进行更换时需要使用者手动进行更换，在更换时，使用者通过大拇指抵靠在钉仓组件头部的下表面向上用力，然后另外一只手握住吻合器的套管向下压，由于钉仓组件通过侧边的夹紧部夹紧在钉仓座上，所以在拆卸时需要用一定的力气，再加上钉仓组件外露的部分面积较小，所以能进行施力的面积有限，操作起来非常不方便，影响手术过程中更换钉仓组件的速度。

3、基于此，本实用新型设计了一种便于拆卸的吻合器钉仓组件，以解决上述问题。

技术实现思路

1、本实用新型的目的在于提供一种便于拆卸的吻合器钉仓组件，以解决上述背景技术中提出了现有技术缺点的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种便于拆卸的吻合器钉仓组件，包括钉仓和钉仓座，所述钉仓座的侧边开设有卡接槽，所述卡接槽为l形，所述钉仓头部空腔内滑动安装有安装条，所述安装条的右端从钉仓头部的右表面伸出至钉仓的侧边，所述安装条背向钉仓的一面固定设置与卡接槽卡合的卡接块，所述钉仓头部的顶面开设有u形槽，u形槽内形成一个可以下按的弹性片；

3、作为本实用新型的进一步方案，所述弹性片的下表面固定设置有接触片，所述接触片为半圆形；

4、作为本实用新型的进一步方案，所述弹性片的上表面固定设置有摩擦纹；

5、作为本实用新型的进一步方案，所述钉仓的侧边设置有滑槽，所述安装条从钉仓头部伸出的部分滑动设置在滑槽中，滑槽的前后深度不小于安装条的前后宽度；

6、作为本实用新型的进一步方案，所述卡接块的下端进行倒角处理；

7、作为本实用新型的进一步方案，所述卡接槽右侧与钉仓座顶部连通部分的左右长度不小于两倍的卡接块的左右长度。

8、与现有技术相比，本实用新型的有益效果是：

9、本装置通过卡接块和卡接槽的卡合来将钉仓限位在钉仓座上，卡接块固定在安装条上，安装条滑动设置在钉仓的侧边，然后通过在钉仓头部顶面开设u形槽，u形槽内形成一个可以下按的弹性片，在拆卸钉仓时，使用者右手或者左手食指拖住钉仓头部下表面，然后大拇指下压弹性片，通过弹性片的下压推动安装条向后移动，使得卡接块进入卡接槽右部分，卡接槽右部分直接与钉仓座顶部连通，接下来工作人员直接将钉仓头部向上抬起，钉仓与钉仓座之间不再通过夹紧组件进行连接，只要卡接块移动至卡接槽的右侧后，就可以非常轻松的将钉仓与钉仓座进行分离，在进行分离时更加轻松，在手术过程中可以更加快速的完成钉仓的更换。

技术特征：

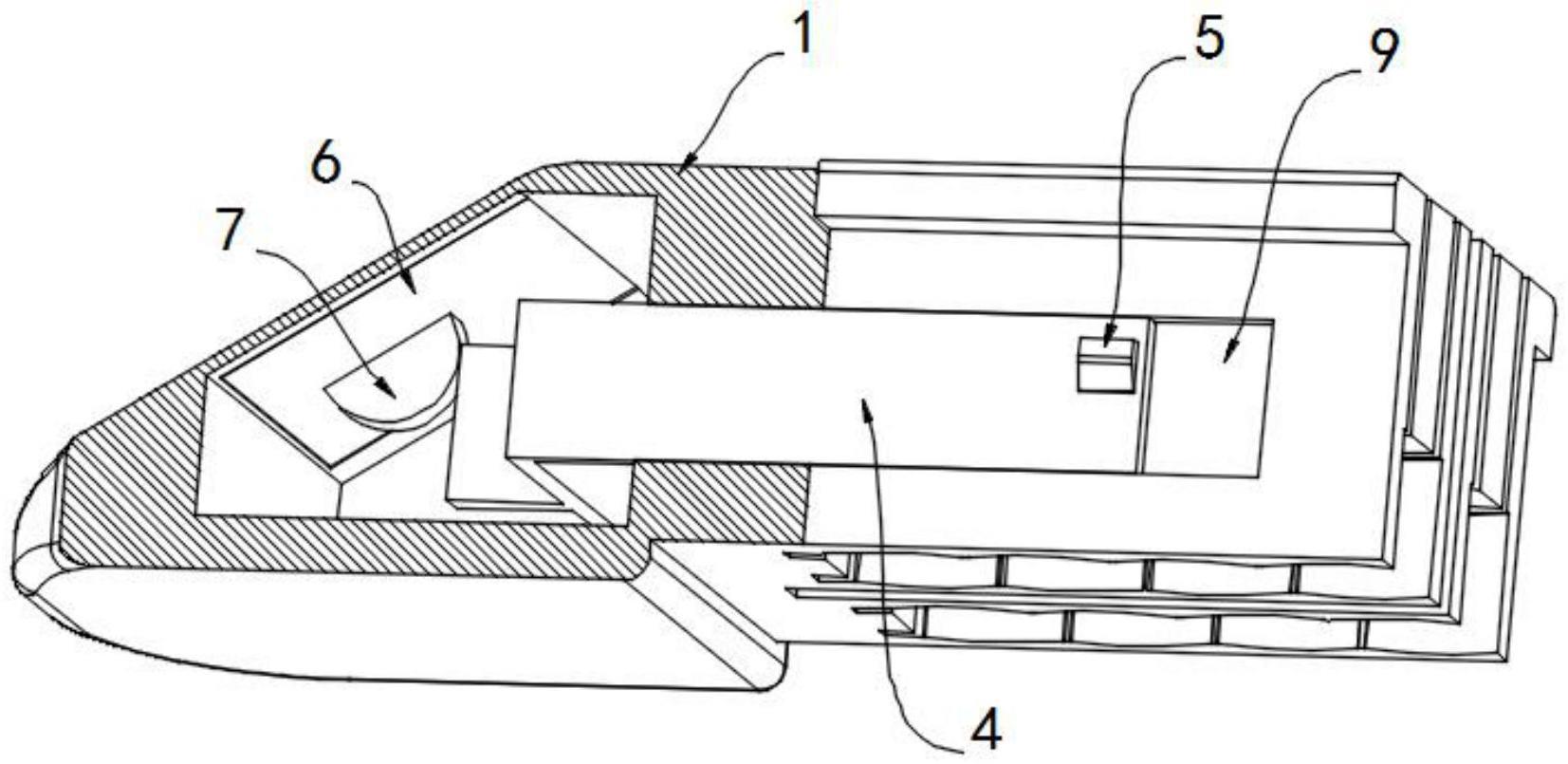

1.一种便于拆卸的吻合器钉仓组件，包括钉仓(1)和钉仓座(2)，其特征在于：所述钉仓座(2)的侧边开设有卡接槽(3)，所述卡接槽(3)为l形，所述钉仓(1)头部空腔内滑动安装有安装条(4)，所述安装条(4)的右端从钉仓(1)头部的右表面伸出至钉仓(1)的侧边，所述安装条(4)背向钉仓(1)的一面固定设置与卡接槽(3)卡合的卡接块(5)，所述钉仓(1)头部的顶面开设有u形槽，u形槽内形成一个可以下按的弹性片(6)。

2.根据权利要求1所述的一种便于拆卸的吻合器钉仓组件，其特征在于：所述弹性片(6)的下表面固定设置有接触片(7)，所述接触片(7)为半圆形。

3.根据权利要求1所述的一种便于拆卸的吻合器钉仓组件，其特征在于：所述弹性片(6)的上表面固定设置有摩擦纹(8)。

4.根据权利要求1所述的一种便于拆卸的吻合器钉仓组件，其特征在于：所述钉仓(1)的侧边设置有滑槽(9)，所述安装条(4)从钉仓(1)头部伸出的部分滑动设置在滑槽(9)中，滑槽(9)的前后深度不小于安装条(4)的前后宽度。

5.根据权利要求1所述的一种便于拆卸的吻合器钉仓组件，其特征在于：所述卡接块(5)的下端进行倒角处理。

6.根据权利要求1所述的一种便于拆卸的吻合器钉仓组件，其特征在于：所述卡接槽(3)右侧与钉仓座(2)顶部连通部分的左右长度不小于两倍的卡接块(5)的左右长度。

技术总结
本技术公开了腔镜吻合器技术领域的一种便于拆卸的吻合器钉仓组件，包括钉仓和钉仓座，钉仓座的侧边开设有卡接槽，卡接槽为L形，钉仓头部空腔内滑动安装有安装条，安装条的右端从钉仓头部的右表面伸出至钉仓的侧边，安装条背向钉仓的一面固定设置与卡接槽卡合的卡接块，钉仓头部的顶面开设有U形槽，U形槽内形成一个可以下按的弹性片，本装置在将钉仓和钉仓座进行分离时更加轻松，在手术过程中可以更加快速的完成钉仓的更换。
