一种新型腹水收集装置的制作方法

本技术属于医疗器械，具体涉及一种新型腹水收集装置。

背景技术：

1、正常状态下，人体腹腔内有少量液体(一般少于200ml)，对肠道蠕动起润滑作用任何病理状态下导致腹腔内液体量增加超过200ml时，称为腹水。腹水如不及时排除体内会产生很多并发症，或者造成病床污染。例如申请号为202021149114x的实用新型，公开了一种腹水引流装置，包括造口袋、引流管、腹水引流袋导管、腹水引流袋和渗出液引流袋；造口袋包括设于一端的造口袋底盘，造口袋底盘设出液口和固定环，造口袋底盘向下延伸形成一渗出液引流袋导管；渗出液引流袋导管远离造口袋底盘的一端与所述渗出液引流袋连接。

2、现有技术存在的不足：

3、上述设备虽然能够收集腹水穿刺处的出液，有效防止伤口渗出液弄脏污床单衣物，减少医护人员的工作量提升患者满意度，但是，根据患者身体状态、病情等因素，每个病人每天能接收的腹水引流量大小也是不同的，一旦引流量过大会起到反作用，引起患者病情加重、身体机能下降等问题，目前的负压袋引流容积是固定的，无法调整引流量，只能人为监测引流量，既增加了护理人员负担，又容易导致引流量超标而对患者造成伤害。

技术实现思路

1、为解决上述背景技术中提出不能根据患者自身条件调整腹水引流量的问题。本实用新型提供了一种新型腹水收集装置。

2、本实用新型是这样实现的，一种新型腹水收集装置，包括负压罐、排放阀、进液阀和吸气阀，所述排放阀固定连接在负压罐的外壁底端，所述进液阀和吸气阀分别固定连接在负压罐的上表面中心位置和外侧，还包括：升降机构，沿上下方向安装在所述负压罐的内腔左侧；开关机构，安装在所述升降机构的外壁；引流管，两端分别安装在所述进液阀的底端和开关机构的外壁；

3、目的在于实现阀体的高度调整，所述升降机构包括：顶板，固定连接在所述负压罐的顶部；导杆，沿上下方向安装在所述顶板的下表面左侧；底板，能够与负压罐的内壁底部连接的安装在所述导杆的底端；螺杆，两端通过轴承分别连接在所述顶板的底部右侧和底板的顶部右侧；旋钮，安装在所述螺杆的顶端；升降板，一侧套接在所述导杆的外壁，且另一侧与螺杆外壁螺接。

4、更进一步地，所述导杆与螺杆平行设置。

5、更进一步地，目的在于腹水引流的制动开、关，达到腹水引流量可控，所述开关机构包括：阀体，安装在所述升降板的前侧，且阀体呈半圆形，所述阀体的内部开设有滑道，所述阀体的外壁顶部左侧开设有与滑道连通的进液口，且进液口与引流管的底端连接；摆杆，一端通过销轴连接在所述阀体的下表面中心位置；浮球，安装在所述摆杆的另一端；阀芯，一端安装在所述摆杆的顶部，且另一端插接在所述滑道的内腔；挡块，安装在所述阀体的下表面左端。

6、更进一步地，所述滑道与阀芯的形状均为弧形，且弧度相同。

7、更进一步地，所述挡块从上至下向右侧倾斜。

8、与现有技术相比，本实用新型的有益效果是：通过螺杆与导杆配合可使升降板上下移动，调整阀体高度，浮球跟随负压罐内腹水液面上升而上浮，随着摆杆向上摆动，阀芯逐渐进入滑道，直至摆杆趋近于水平，阀芯关闭进液口，达到腹水的定量收集，因此，能够根据患者身体信息调整引流量，无需人为监测，既降低了护理人员负担，又能防止引流量超标而对患者造成伤害。

技术特征：

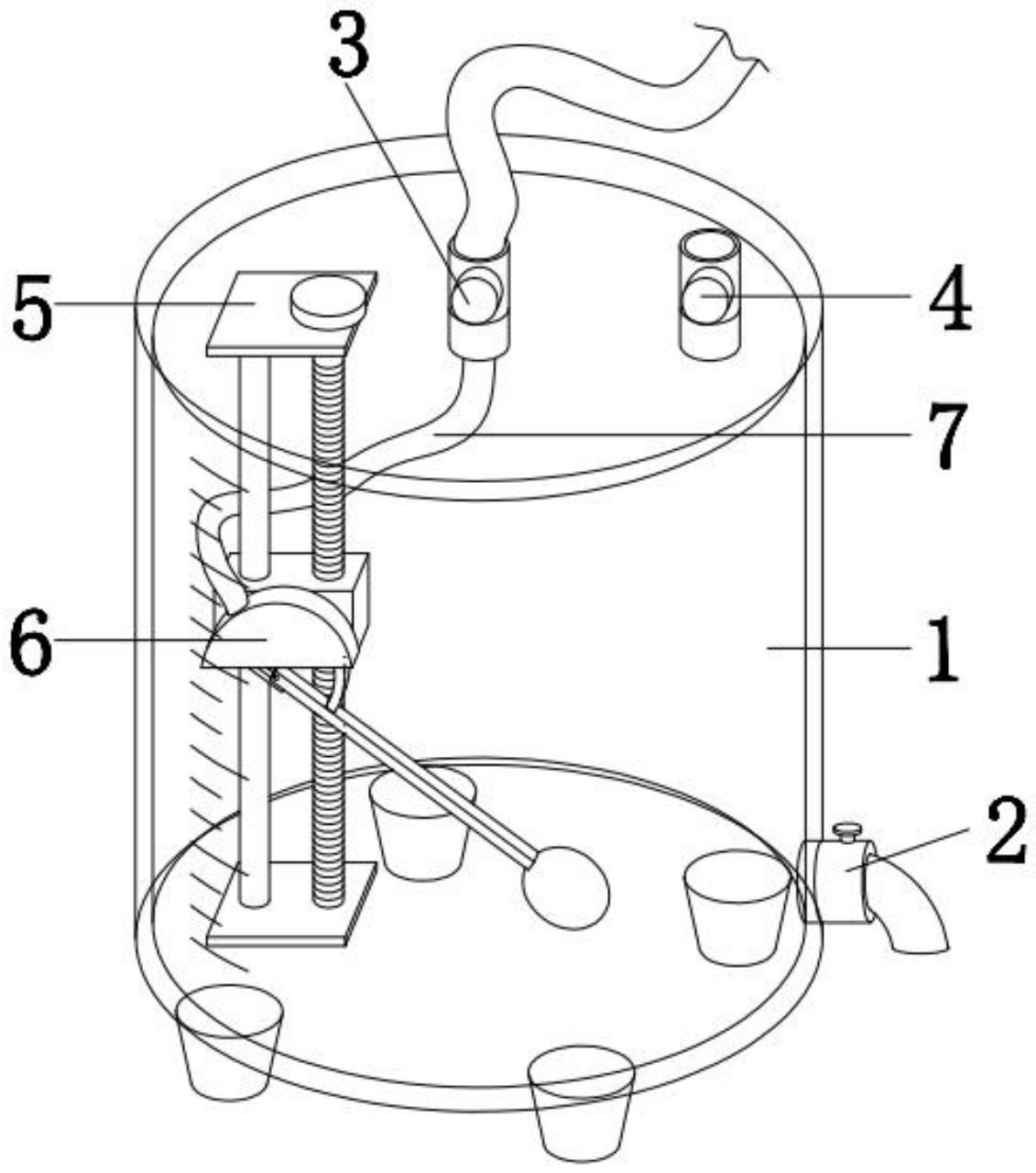

1.一种新型腹水收集装置，包括负压罐(1)、排放阀(2)、进液阀(3)和吸气阀(4)，所述排放阀(2)固定连接在负压罐(1)的外壁底端，所述进液阀(3)和吸气阀(4)分别固定连接在负压罐(1)的上表面中心位置和外侧，其特征在于，还包括：

2.根据权利要求1所述的一种新型腹水收集装置，其特征在于，所述导杆(52)与螺杆(54)平行设置。

3.根据权利要求1所述的一种新型腹水收集装置，其特征在于，所述开关机构(6)包括：

4.根据权利要求3所述的一种新型腹水收集装置，其特征在于，所述滑道(62)与阀芯(66)的形状均为弧形，且弧度相同。

5.根据权利要求3所述的一种新型腹水收集装置，其特征在于，所述挡块(67)从上至下向右侧倾斜。

技术总结
本技术属于医疗器械技术领域，公开了一种新型腹水收集装置，包括负压罐、排放阀、进液阀和吸气阀，所述排放阀固定连接在负压罐的外壁底端，所述进液阀和吸气阀分别固定连接在负压罐的上表面中心位置和外侧，还包括：升降机构，沿上下方向安装在所述负压罐的内腔左侧；开关机构，安装在所述升降机构的外壁；引流管，两端分别安装在所述进液阀的底端和开关机构的外壁；所述升降机构包括：顶板，固定连接在所述负压罐的顶部；导杆，沿上下方向安装在所述顶板的下表面左侧。能够根据患者身体信息调整引流量，无需人为监测，既降低了护理人员负担，又能防止引流量超标而对患者造成伤害。

技术研发人员：刘涛,宋虎伟
受保护的技术使用者：西安市儿童医院
技术研发日：20221124
技术公布日：2024/1/12
