一种便于清理的纤体爆脂仪的制作方法

本技术涉及爆脂仪，具体为一种便于清理的纤体爆脂仪。

背景技术：

1、纤体爆脂仪是一款瘦身产品，纤体爆脂仪从外部看主要由机体与负压头组成，工作人员开启机体后手握负压头在人体上进行瘦身操作。纤体爆脂仪内置有负压气泵，负压气泵通过两根橡胶软管与过滤器连接，负压气泵上连接的两根橡胶软管均穿插在纤体爆脂仪的后盖内，过滤器位于纤体爆脂仪的后盖外，过滤器的外壁也连通有两根橡胶软管，过滤器上的两根橡胶软管分别插紧在两根与负压气泵相连的橡胶软管内达到过滤器与负压气泵的连接，依靠过滤器橡胶软管与负压气泵橡胶软管之间的摩擦力，过滤器可固定在纤体爆脂仪的后盖外。

2、负压头长时间的使用后吸力会不够，原因是负压头与纤体爆脂仪之间连通的管路发生堵塞或者是过滤器发生堵塞，工作人员会定期冲洗负压头与纤体爆脂仪之间连通的管路以及过滤器内置的过滤件，但是过滤器是通过两根橡胶软管分别插紧在与负压气泵相连的两根橡胶软管内来固定的，过滤器拔出时会有点费力，而且过滤器拔插过度容易导致橡胶软管疲劳影响密封性，而过滤器内置的过滤件又不便于单独卸下进行清理。

3、为此，我们提出一种便于清理的纤体爆脂仪。

技术实现思路

1、本实用新型的目的在于提供一种便于清理的纤体爆脂仪，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种便于清理的纤体爆脂仪，包括爆脂仪主体与穿插在爆脂仪主体后端的两根橡胶气管，所述爆脂仪主体的后端面贴合有壳体，所述壳体的前端连通有两根橡胶管，两根所述橡胶管分别滑动穿插在两根橡胶气管的内部，所述壳体底端设有储杂机构，且壳体的顶端贴合有密封圈，所述密封圈的上端面固定连接有圆盖，所述圆盖的内壁固定穿插有连接柱，所述连接柱的底端固定连接有滤网，所述滤网位于两根橡胶管之间，且滤网贴合在壳体的内壁上，所述连接柱的外壁与圆盖的上端之间设有拆装机构。

3、优选的，所述储杂机构包括连接环，所述连接环螺纹旋紧在壳体的内壁下部边缘处，且连接环的底端固定连接有底盖，所述底盖的上端边缘处贴合在壳体的底端。

4、优选的，所述拆装机构包括两块u型块与两个套管，两块所述u型块分别固定连接在壳体的上端前后部边缘处，两个所述套管分别固定连接在连接柱的外壁前后部，且两个套管的内部均滑动穿插有限位柱，两根所述限位柱的相远离的一端分别活动贯穿于两块u型块，且两根限位柱的相对应的一端与连接柱的外壁之间均固定连接有弹片，且两根限位柱的外壁上均设有拨动件。

5、优选的，所述拨动件包括l状板，所述l状板固定套设在限位柱的外壁上，且l状板靠近于连接柱。

6、优选的，所述弹片由不锈钢材料制成。

7、优选的，两根所述橡胶气管、两根橡胶管与密封圈均由聚四氟乙烯材料制成。

8、与现有技术相比，本实用新型的有益效果是：通过壳体、两根橡胶管、密封圈、圆盖、连接柱、滤网与拆装机构的相互配合，对现有的纤体爆脂仪上的过滤器进行了改进，该过滤器的内置过滤件在进行清理时不需将整个过滤器拆下，过滤器的内置过滤件可便于简易的单独卸下，便于进行清理，同时避免了过滤器拔插过度容易导致橡胶软管疲劳影响密封性。

技术特征：

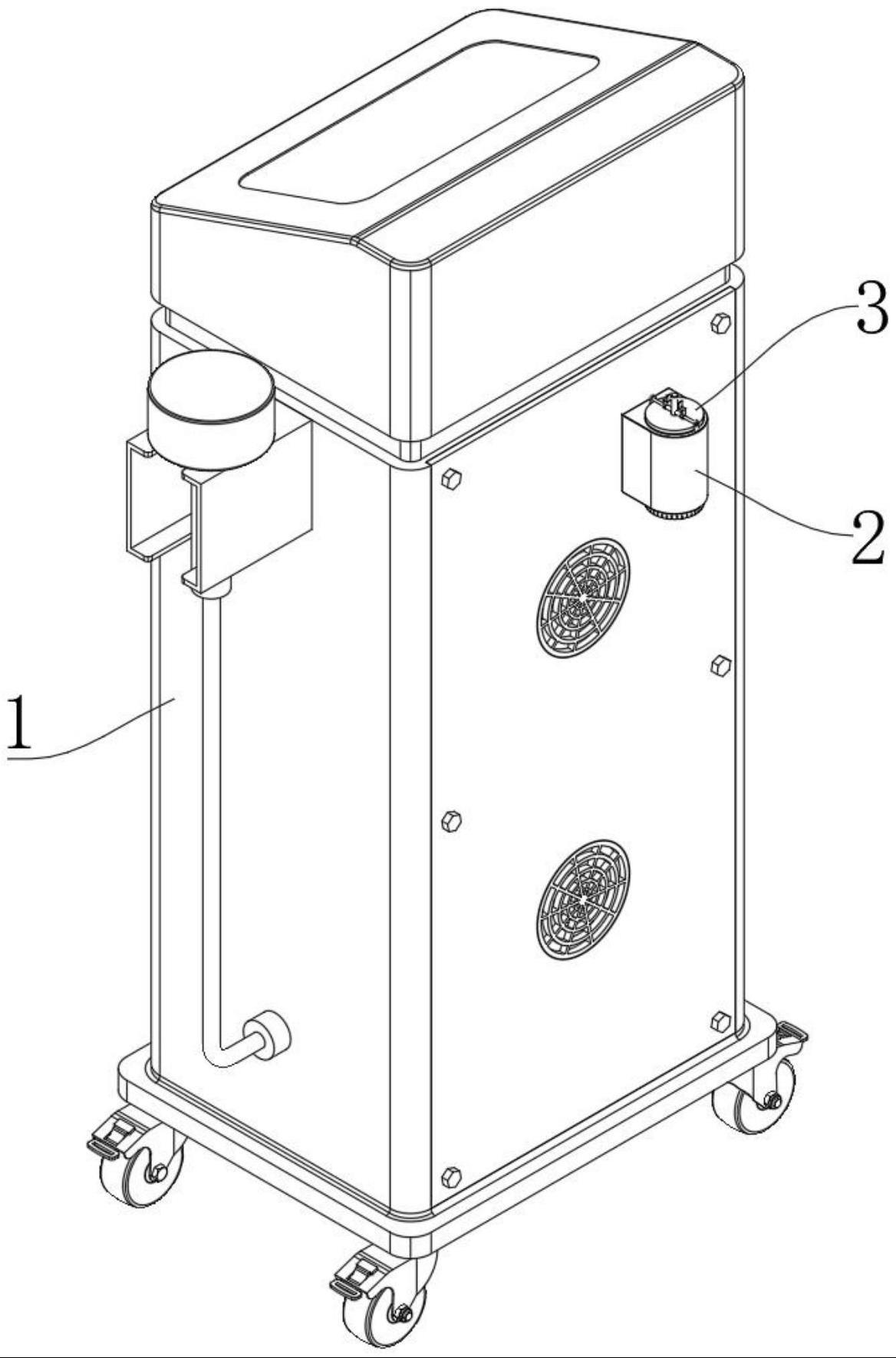

1.一种便于清理的纤体爆脂仪，包括爆脂仪主体(1)与穿插在爆脂仪主体(1)后端的两根橡胶气管(9)，其特征在于：所述爆脂仪主体(1)的后端面贴合有壳体(2)，所述壳体(2)的前端连通有两根橡胶管(10)，两根所述橡胶管(10)分别滑动穿插在两根橡胶气管(9)的内部，所述壳体(2)底端设有储杂机构，且壳体(2)的顶端贴合有密封圈(11)，所述密封圈(11)的上端面固定连接有圆盖(3)，所述圆盖(3)的内壁固定穿插有连接柱(4)，所述连接柱(4)的底端固定连接有滤网(12)，所述滤网(12)位于两根橡胶管(10)之间，且滤网(12)贴合在壳体(2)的内壁上，所述连接柱(4)的外壁与圆盖(3)的上端之间设有拆装机构。

2.根据权利要求1所述的一种便于清理的纤体爆脂仪，其特征在于：所述储杂机构包括连接环(14)，所述连接环(14)螺纹旋紧在壳体(2)的内壁下部边缘处，且连接环(14)的底端固定连接有底盖(13)，所述底盖(13)的上端边缘处贴合在壳体(2)的底端。

3.根据权利要求1所述的一种便于清理的纤体爆脂仪，其特征在于：所述拆装机构包括两块u型块(5)与两个套管(8)，两块所述u型块(5)分别固定连接在壳体(2)的上端前后部边缘处，两个所述套管(8)分别固定连接在连接柱(4)的外壁前后部，且两个套管(8)的内部均滑动穿插有限位柱(7)，两根所述限位柱(7)的相远离的一端分别活动贯穿于两块u型块(5)，且两根限位柱(7)的相对应的一端与连接柱(4)的外壁之间均固定连接有弹片(15)，且两根限位柱(7)的外壁上均设有拨动件。

4.根据权利要求3所述的一种便于清理的纤体爆脂仪，其特征在于：所述拨动件包括l状板(6)，所述l状板(6)固定套设在限位柱(7)的外壁上，且l状板(6)靠近于连接柱(4)。

5.根据权利要求4所述的一种便于清理的纤体爆脂仪，其特征在于：所述弹片(15)由不锈钢材料制成。

6.根据权利要求1所述的一种便于清理的纤体爆脂仪，其特征在于：两根所述橡胶气管(9)、两根橡胶管(10)与密封圈(11)均由聚四氟乙烯材料制成。

技术总结
本技术涉及爆脂仪技术领域，具体为一种便于清理的纤体爆脂仪，包括爆脂仪主体与穿插在爆脂仪主体后端的两根橡胶气管，所述爆脂仪主体的后端面贴合有壳体，所述壳体的前端连通有两根橡胶管，两根所述橡胶管分别滑动穿插在两根橡胶气管的内部，所述壳体底端设有储杂机构，且壳体的顶端贴合有密封圈，本技术的有益效果是通过壳体、两根橡胶管、密封圈、圆盖、连接柱、滤网与拆装机构的相互配合，对现有的纤体爆脂仪上的过滤器进行了改进，该过滤器的内置过滤件在进行清理时不需将整个过滤器拆下，过滤器的内置过滤件可便于简易的单独卸下，便于进行清理，同时避免了过滤器拔插过度容易导致橡胶软管疲劳影响密封性。

技术研发人员：黄炯东
受保护的技术使用者：深圳市尼罗河移动互联科技有限公司
技术研发日：20221125
技术公布日：2024/1/12
