一种气管插管固定器

本技术涉及医疗器械，具体为一种气管插管固定器。

背景技术：

1、在儿科护理过程中，为保证患儿有效通气及气道通畅，常采用气管插管技术建立人工气道为其进行机械通气，这一技术能为气道通畅、通气供氧、呼吸道吸引和防止误吸等提供最佳条件，是手术过程中维持患者生命体征中必不可少的一种医疗器械。

2、但是目前的管体在插入到患者口中之后，由于固定效果不佳容易导致管体位移以及管体从气管中滑脱，导致患者气管的划伤或者更甚至于导致患者呼吸停止的情况发生，同时，存在患者无意识闭口情况，此时，无有效措施对患者进行口中插管。

技术实现思路

1、(一)解决的技术问题

2、针对现有技术的不足，本实用新型提供了一种气管插管固定器，解决了上述背景技术中提出的目前的管体在插入到患者口中之后，由于固定效果不佳容易导致管体位移以及管体从气管中滑脱，导致患者气管的划伤或者更甚至于导致患者呼吸停止的情况发生，同时，存在患者无意识闭口情况，此时，无有效措施对患者进行口中插管的问题。

3、(二)技术方案

4、为实现以上目的，本实用新型通过以下技术方案予以实现：一种气管插管固定器，包括面板，所述面板上表面的中部开设有放置槽，所述面板上表面靠近放置槽的一侧固定连接有固定组件，所述面板上表面靠近放置槽的另一侧固定连接有限位组件，所述固定组件和限位组件的中部卡接有软管，所述软管外表面的一侧卡接有张口组件。

5、可选的，所述固定组件包括第一固定板、弹簧和第一限位板，所述第一固定板的下表面固定连接于面板上表面靠近放置槽的一侧，所述第一固定板的一侧固定连接有弹簧，所述弹簧的一端固定连接有第一限位板。

6、可选的，所述限位组件包括第二固定板、限位栓、转轴和第二限位板，所述第二固定板的下表面固定连接于面板上表面靠近放置槽的另一侧，所述第二固定板的一侧螺纹连接有限位栓，所述限位栓的一端通过转轴转动连接有第二限位板。

7、可选的，所述面板上表面的两侧均螺栓连接有连接栓，所述张口组件的上表面开设有与连接栓相适配的螺纹孔。

8、可选的，所述面板的下表面固定连接有防护层，所述防护层为硅胶材质。

9、可选的，所述张口组件包括第一半圆环、第二半圆环、支撑杆和卡环，所述第一半圆环的上表面通过连接栓螺纹连接于防护层的下表面，所述第一半圆环的两端通过卡块卡接有第二半圆环，所述第一半圆环和第二半圆环相对的一侧均固定连接有支撑杆，所述支撑杆的一端固定连接有卡环。

10、可选的，所述面板上表面的边缘处固定连接有连接杆，所述连接杆的外表面转动连接有固定带，所述固定带的一侧固定连接有魔术贴。

11、(三)有益效果

12、本实用新型提供了一种气管插管固定器，具备以下有益效果：

13、1、该气管插管固定器，通过固定组件和限位组件的设置，使用时，将软管放置在第一限位板的一侧，再向内螺纹旋转限位栓，转轴避免第二限位板跟随转动，从而推动第二限位板水平移动，对软管进行挤压固定，便于避免软管位移及从气管内滑落，而导致患者气管的划伤或者更甚至于导致患者呼吸停止的情况发生。

14、2、该气管插管固定器，通过张口组件的设置，使用时，将第一半圆环和第二半圆环进行卡接，此时卡环将软管卡接于中部，再通过连接栓将第一半圆环和第二半圆环与面板进行连接，此时将面板置于患者面部，将第一半圆环和第二半圆环置于患者空腔内部，避免患者无意识闭口使软管闭流，影响使用。

技术特征：

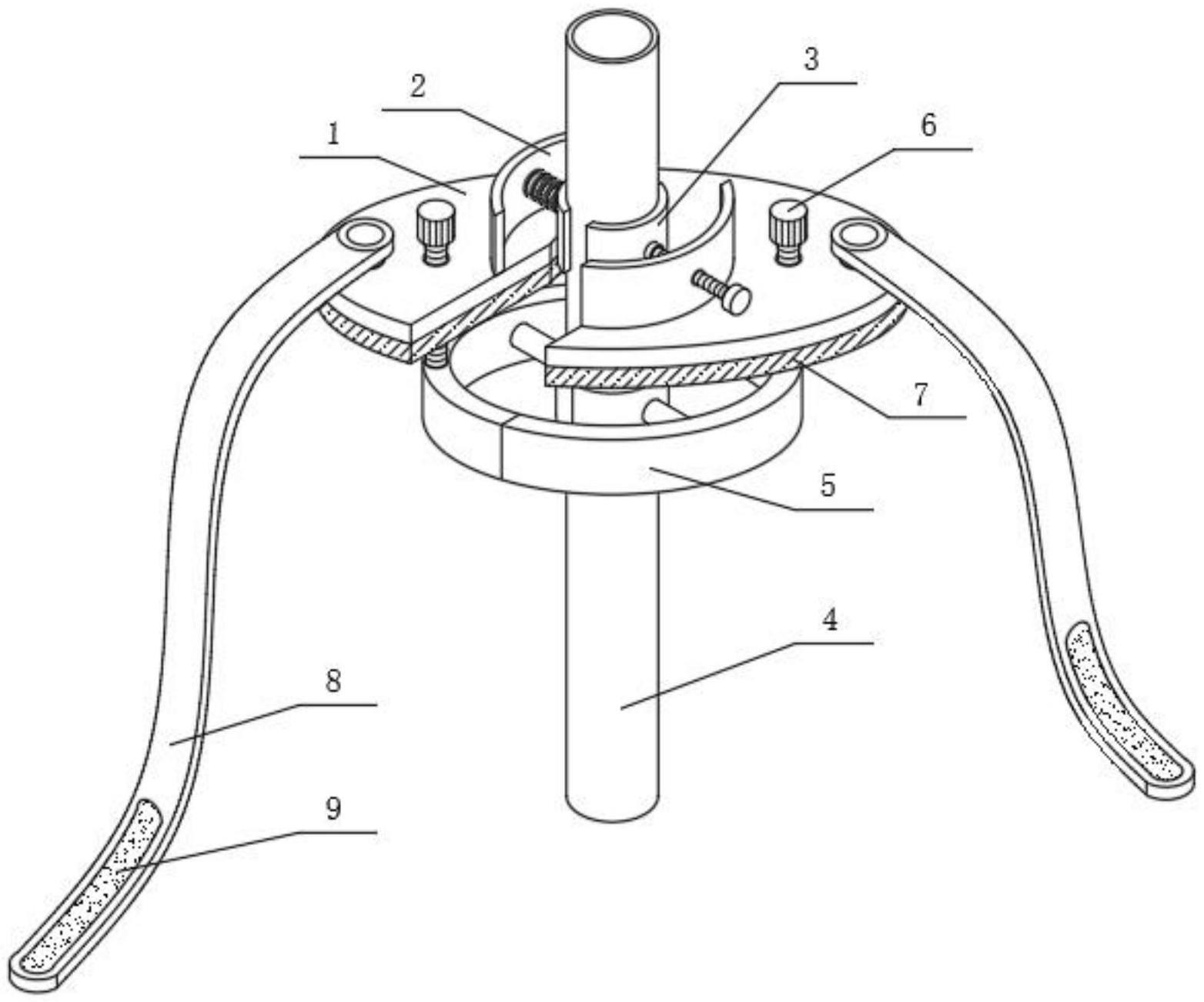

1.一种气管插管固定器，包括面板(1)，其特征在于：所述面板(1)上表面的中部开设有放置槽，所述面板(1)上表面靠近放置槽的一侧固定连接有固定组件(2)，所述面板(1)上表面靠近放置槽的另一侧固定连接有限位组件(3)，所述固定组件(2)和限位组件(3)的中部卡接有软管(4)，所述软管(4)外表面的一侧卡接有张口组件(5)。

2.根据权利要求1所述的一种气管插管固定器，其特征在于：所述固定组件(2)包括第一固定板(201)、弹簧(202)和第一限位板(203)，所述第一固定板(201)的下表面固定连接于面板(1)上表面靠近放置槽的一侧，所述第一固定板(201)的一侧固定连接有弹簧(202)，所述弹簧(202)的一端固定连接有第一限位板(203)。

3.根据权利要求1所述的一种气管插管固定器，其特征在于：所述限位组件(3)包括第二固定板(301)、限位栓(302)、转轴(303)和第二限位板(304)，所述第二固定板(301)的下表面固定连接于面板(1)上表面靠近放置槽的另一侧，所述第二固定板(301)的一侧螺纹连接有限位栓(302)，所述限位栓(302)的一端通过转轴(303)转动连接有第二限位板(304)。

4.根据权利要求1所述的一种气管插管固定器，其特征在于：所述面板(1)上表面的两侧均螺栓连接有连接栓(6)，所述张口组件(5)的上表面开设有与连接栓(6)相适配的螺纹孔。

5.根据权利要求1所述的一种气管插管固定器，其特征在于：所述面板(1)的下表面固定连接有防护层(7)，所述防护层(7)为硅胶材质。

6.根据权利要求1所述的一种气管插管固定器，其特征在于：所述张口组件(5)包括第一半圆环(501)、第二半圆环(502)、支撑杆(503)和卡环(504)，所述第一半圆环(501)的上表面通过连接栓(6)螺纹连接于防护层(7)的下表面，所述第一半圆环(501)的两端通过卡块卡接有第二半圆环(502)，所述第一半圆环(501)和第二半圆环(502)相对的一侧均固定连接有支撑杆(503)，所述支撑杆(503)的一端固定连接有卡环(504)。

7.根据权利要求1所述的一种气管插管固定器，其特征在于：所述面板(1)上表面的边缘处固定连接有连接杆，所述连接杆的外表面转动连接有固定带(8)，所述固定带(8)的一侧固定连接有魔术贴(9)。

技术总结
本技术公开了一种气管插管固定器，涉及医疗器械技术领域，具体为一种气管插管固定器，包括面板，所述面板上表面的中部开设有放置槽，所述面板上表面靠近放置槽的一侧固定连接有固定组件，所述面板上表面靠近放置槽的另一侧固定连接有限位组件，所述固定组件和限位组件的中部卡接有软管，所述软管外表面的一侧卡接有张口组件。该气管插管固定器，通过固定组件和限位组件的设置，使用时，将软管放置在第一限位板的一侧，再向内螺纹旋转限位栓，转轴避免第二限位板跟随转动，从而推动第二限位板水平移动，对软管进行挤压固定，便于避免软管位移及从气管内滑落，而导致患者气管的划伤或者更甚至于导致患者呼吸停止的情况发生。

技术研发人员：陈育燕
受保护的技术使用者：厦门大学附属第一医院
技术研发日：20221129
技术公布日：2024/1/12
