一种愈合基台的制作方法

本技术涉及口腔，特别是涉及一种愈合基台。

背景技术：

1、目前的口腔种植组件由基台与固位体两段通过中心螺丝连接形成一个整体，基台与固位体之间只通过中心螺丝连接，而人工牙则粘贴在基台上，但对于即可种植过程，大部分患者的押题穿龈部分还是完整的，若还是继续使用人工牙，便会造成临床耗材使用，同时增加患者治疗费用，且由于人工牙在自然度以及舒适度上都较差于患者的自然牙，从而不利于美学效果提高。

2、如申请号为(cn201920980879.9)的一种种植愈合基台，其可用于植骨同期种植的手术，但其底座与基台之间的拆装较为费力，不利于使用，从而我们设计一种愈合基台。

技术实现思路

1、本实用新型所要解决的技术问题是；现有愈合基台其底座与基台之间的拆装较为费力，不利于使用。

2、为解决上述技术问题，本实用新型采用的一个技术方案是：一种愈合基台，包括基台与底座，所述基台顶端开设有第二螺纹槽，所述第二螺纹槽底部开设有安装槽，所述安装槽底部固定连接有固定机构，所述固定机构顶端固定连接有活动机构，所述活动机构与安装槽内壁贴合，所述基台底部固定连接有密封圈，所述底座底部设有第一螺纹槽，所述底座顶端中心处开设有固定槽，所述固定槽内部分别开设有卡槽与密封槽；

3、所述活动机构包括与安装槽贴合的活动板，所述活动板顶端中心处开设有钩槽，所述活动板底部固定连接有主绳，所述主绳底部两侧均固定连接有副绳，所述副绳与固定机构相连；

4、所述固定机构包括与安装槽固定连接的限位箱，所述限位箱内壁固定连接有弹簧，所述弹簧另一端通过基槽固定连接有滑块，所述滑块另一端贯穿限位箱并与卡槽内壁贴合，所述基槽内壁与活动机构中的副绳相连，所述限位箱靠近副绳的一侧开设有绳槽。

5、本实用新型进一步设置为，所述基台的断面呈“t”型，所述基台底部与固定槽内壁贴合，所述密封圈外壁与密封槽外壁贴合。

6、通过上述技术方案，所述固定槽的设置便于更好的对基台进行限位，便于更好的拆装基台。

7、本实用新型进一步设置为，所述卡槽内壁与固定机构外壁贴合，所述固定机构的数量不低于三个。

8、通过上述技术方案，所述固定机构的设置便于更好的将基台安装在底座上，便于更好的拆装基台。

9、本实用新型进一步设置为，所述安装槽位于第二螺纹槽底部中心处。

10、通过上述技术方案，所述安装槽的设置便于更好的对固定机构与活动机构进行限位，便于更好的拆装基台。

11、本实用新型进一步设置为，所述滑块底部呈弧形，所述滑块与弹簧粘接。

12、通过上述技术方案，所述滑块的设置便于更好的对基台进行限位。

13、本实用新型进一步设置为，所述滑块的断面呈“t”型，所述基槽开设在滑块一端中心处，所述基槽的断面呈圆形。

14、通过上述技术方案，所述基槽的设置便于更好的容纳弹簧，便于更好的对基台进行限位。

15、本实用新型进一步设置为，所述绳槽顶端呈弧形，所述绳槽内壁与副绳外壁贴合。

16、通过上述技术方案，所述副绳为钢丝编织而成，所述副绳的设置便于更好的带动滑块移动。

17、本实用新型进一步设置为，所述钩槽位于活动板顶端中心处，所述活动板的断面呈圆形。

18、通过上述技术方案，所述活动板的设置便于更好的带动副绳、滑块移动，便于更好的拆装基台。

19、本实用新型的有益效果如下：

20、1.本实用新型中活动板的设置便于更好的带动副绳、滑块移动，副绳的设置便于更好的带动滑块移动，滑块的设置便于更好的对基台进行限位，固定槽的设置便于更好的对基台进行限位，便于更好的拆装基台；

21、2.本实用新型中密封槽与密封圈的设置便于更好的增加基台与底座之间的密封性，便于更好的对活动机构与固定机构进行保护。

技术特征：

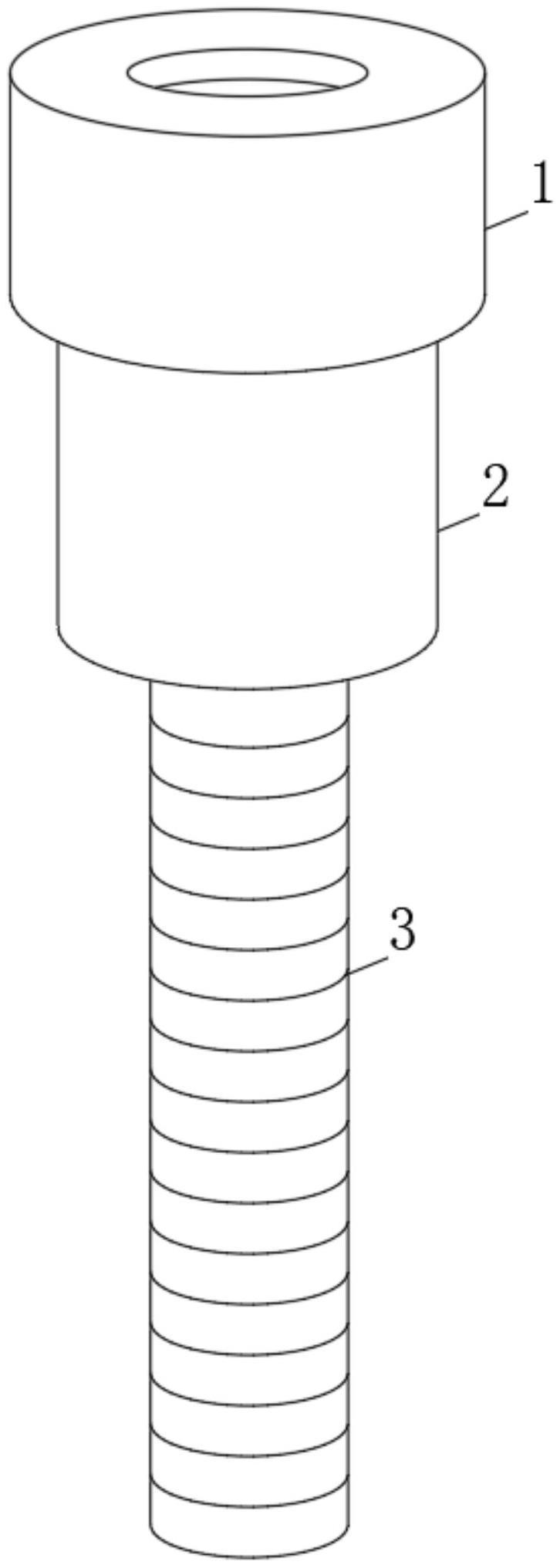

1.一种愈合基台，包括基台(1)与底座(2)，其特征在于：所述基台(1)顶端开设有第二螺纹槽(4)，所述第二螺纹槽(4)底部开设有安装槽(5)，所述安装槽(5)底部固定连接有固定机构(8)，所述固定机构(8)顶端固定连接有活动机构(6)，所述活动机构(6)与安装槽(5)内壁贴合，所述基台(1)底部固定连接有密封圈(7)，所述底座(2)底部设有第一螺纹槽(3)，所述底座(2)顶端中心处开设有固定槽(9)，所述固定槽(9)内部分别开设有卡槽(10)与密封槽(11)；

2.根据权利要求1所述的一种愈合基台，其特征在于：所述基台(1)的断面呈“t”型，所述基台(1)底部与固定槽(9)内壁贴合，所述密封圈(7)外壁与密封槽(11)外壁贴合。

3.根据权利要求1所述的一种愈合基台，其特征在于：所述卡槽(10)内壁与固定机构(8)外壁贴合，所述固定机构(8)的数量不低于三个。

4.根据权利要求1所述的一种愈合基台，其特征在于：所述安装槽(5)位于第二螺纹槽(4)底部中心处。

5.根据权利要求1所述的一种愈合基台，其特征在于：所述滑块(82)底部呈弧形，所述滑块(82)与弹簧(84)粘接。

6.根据权利要求1所述的一种愈合基台，其特征在于：所述滑块(82)的断面呈“t”型，所述基槽(83)开设在滑块(82)一端中心处，所述基槽(83)的断面呈圆形。

7.根据权利要求1所述的一种愈合基台，其特征在于：所述绳槽(85)顶端呈弧形，所述绳槽(85)内壁与副绳(64)外壁贴合。

8.根据权利要求1所述的一种愈合基台，其特征在于：所述钩槽(62)位于活动板(61)顶端中心处，所述活动板(61)的断面呈圆形。

技术总结
本技术公开了一种愈合基台，包括基台与底座，所述基台顶端开设有第二螺纹槽，所述第二螺纹槽底部开设有安装槽，所述安装槽底部固定连接有固定机构，所述固定机构顶端固定连接有活动机构，所述活动机构与安装槽内壁贴合，所述基台底部固定连接有密封圈，所述底座底部设有第一螺纹槽，所述底座顶端中心处开设有固定槽，所述固定槽内部分别开设有卡槽与密封槽，本技术中活动板的设置便于更好的带动副绳、滑块移动，副绳的设置便于更好的带动滑块移动，滑块的设置便于更好的对基台进行限位，固定槽的设置便于更好的对基台进行限位，便于更好的拆装基台。

技术研发人员：朱成明,安宇宁
受保护的技术使用者：广东德美华晨健康管理有限公司
技术研发日：20221128
技术公布日：2024/1/11
