一种促进早产儿运动发育的体位管理垫

本技术涉及医疗，具体涉及一种促进早产儿运动发育的体位管理垫。

背景技术：

1、早产儿是指在妊娠37周前出生的新生儿。由于尚未发育成熟就出生，在出生时在肌张力、肌力方面均不如足月新生儿，对于一些合并了脑出血、超低体重、缺氧等因素的早产儿，对运动功能的影响会更大。正常的胎儿发育，在足月前一直在宫内生存，长期保持于相对屈曲的状态，在胎动时(如踢腿)，由于空间限制，足底会有支撑，近端(骨盆和躯干)会起稳定作用，并且不断得到强化，因此在足月出生时才能具备良好的核心稳定和下肢肌张力。而上述非正常出生的早产儿，在踢腿运动时由于足底没有支撑，他们会过度伸展下肢，且近端负重较少不利于其核心稳定的发展；仰卧时由于重力作用，自身肌张力较低，患儿下肢常常过度外展外旋，不利于髋关节发育。因此在早产儿体位管理时，给予其足底支撑的条件，并维持膝关节微屈，避免髋关节过度外展旋，会促使其下肢肌张力、核心稳定及髋关节的发育。

2、目前的早产儿体位管理，大部分忽略了足底和膝下这重要成分，一些关注到的工作人员都是用毛巾等给患儿垫在足底和膝下，容易移位且没有回弹作用，因此并未起到实质性作用。

技术实现思路

1、为此，本实用新型提供一种促进早产儿运动发育的体位管理垫，以解决背景技术中提出的问题。

2、为了实现上述目的，本实用新型提供如下技术方案：一种促进早产儿运动发育的体位管理垫，包括背垫和硬衬板，所述背垫的底端与硬衬板的顶端粘接，所述背垫的顶端尾部设置有足垫和膝垫，所述膝垫为中空结构，所述足垫设置于膝垫的一侧，所述背垫的尾部顶端开设有多对凹槽，多对所述凹槽均分布于足垫与膝垫外侧，所述凹槽的内部设置有定位组件；

3、所述定位组件包括一对并列分布的定位块，所述定位块的外侧开设有一对定位槽，所述凹槽的底端贯穿棉布并与硬衬板连通，所述凹槽的内部设置有一对弹簧，该对所述弹簧的底端与硬衬板的顶端固定连接，该对所述弹簧的相对一端均固定连接有插头。

4、所述足垫的内部设置有压力感应计数器和声光报警器，所述压力感应计数器带有显示屏的顶端延伸出足垫的顶端，与所述压力感应计数器的外侧设置有控制器，所述控制器的输入端与带有显示屏的压力感应计数器连接，所述声光报警器的输出端与压力感应计数器连接。

5、进一步的，所述背垫包括棉布、皮套、记忆海绵以及发热片，所述发热片设置于记忆海绵的内部，所述记忆海绵被包裹在皮套的内部，所述皮套被包裹在棉布的内部。

6、进一步的，所述凹槽的顶端通过铰链铰接有合板，所述合板的外侧固定连接有扣片。

7、进一步的，所述背垫的头部和尾部均固定连接有护栏，所述控制器和声光报警器均设置在尾部护栏的外侧。

8、进一步的，所述膝垫的顶部加工有两处凹陷区，所述凹陷区的外侧加工有限位凸起，所述膝垫靠近足垫的一侧固定连接有充气管，所述充气管的管口处塞有管塞，所述管塞的外侧固定连接有系环，所述系环的一端与充气管的外侧固定。

9、进一步的，所述背垫顶端头部和顶端中部分别设置有一对第三魔术贴和第一魔术贴，该对第三魔术贴的顶端设置有颈枕，所述膝垫和颈枕的底端分别固定连接有一对不同尺寸规格的粘面第二魔术贴，所述颈枕底端的第二魔术贴与第三魔术贴的毛面粘接，所述膝垫底端的第二魔术贴与第一魔术贴的毛面粘接。

10、进一步的，所述足垫和颈枕的材质均与背垫的材质构成相同但不包括发热片，所述颈枕上棉布的开口位于颈枕的底端。

11、有益效果

12、1、根据早产儿的身高不同，将足垫安装在不同位置的凹槽内，将定位块上的一侧定位槽对准凹槽一侧内壁上的插头插入，再将定位块上的另一侧定位槽对准凹槽另一侧内壁上的插头插入，此时足垫固定在该凹槽内部，在早产儿踢腿时对足垫长时间撞击，该定位组件能够较好的将足垫固定在背垫上，与现有技术相比，防止足垫移位，避免早产儿过度伸展下肢，有利于其核心稳定的发展；

13、2、在早产儿踢腿过程中对足垫不断撞击，此时压力感应计数器对早产儿的动作进行计数，并传输给控制器，控制器预先设置每分钟内最大踢腿数量和最小踢腿数量，当控制器接收到的实际踢腿数值大于最大预设值或小于最小预设值时，此时控制器控制声光报警器发光报警，表明早产儿过度活跃或身体不适，与现有技术相比，提醒监护人员前来检查早产儿是否存在身体不适的情况，避免贻误病情

14、3、打开管塞，使用充气筒等设备对膝垫进行充气，充气完毕，塞上，早产儿的双腿放在两处凹陷区，其中限位凸起对患儿下肢限制打开的角度，防止患儿过度外展外旋，侧卧时，打开管塞，即可对膝垫泄气，无需拆卸膝垫。

技术特征：

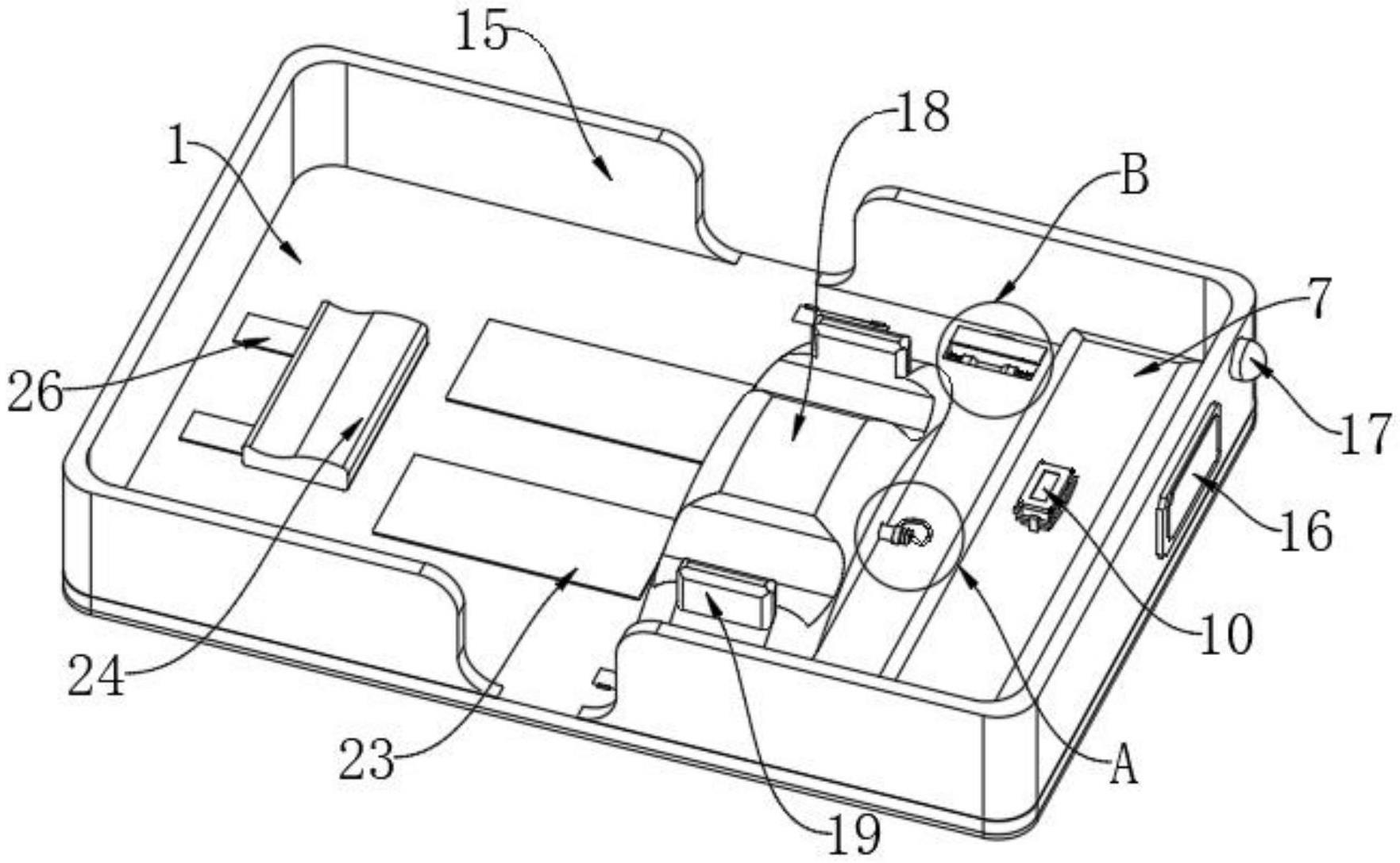

1.一种促进早产儿运动发育的体位管理垫，包括背垫（1）和硬衬板（27），所述背垫（1）的底端与硬衬板（27）的顶端粘接，其特征在于：所述背垫（1）的顶端尾部设置有足垫（7）和膝垫（18），所述膝垫（18）为中空结构，所述足垫（7）设置于膝垫（18）的一侧，所述背垫（1）的尾部顶端开设有多对凹槽（6），多对所述凹槽（6）均分布于足垫（7）与膝垫（18）外侧，所述凹槽（6）的内部设置有定位组件；

2.根据权利要求1所述的一种促进早产儿运动发育的体位管理垫，其特征在于：所述背垫（1）包括棉布（2）、皮套（3）、记忆海绵（4）以及发热片（5），所述发热片（5）设置于记忆海绵（4）的内部，所述记忆海绵（4）被包裹在皮套（3）的内部，所述皮套（3）被包裹在棉布（2）的内部。

3.根据权利要求1所述的一种促进早产儿运动发育的体位管理垫，其特征在于：所述凹槽（6）的顶端通过铰链铰接有合板（13），所述合板（13）的外侧固定连接有扣片（14）。

4.根据权利要求1所述的一种促进早产儿运动发育的体位管理垫，其特征在于：所述背垫（1）的头部和尾部均固定连接有护栏（15），所述控制器（16）和声光报警器（17）均设置在尾部护栏（15）的外侧。

5.根据权利要求1所述的一种促进早产儿运动发育的体位管理垫，其特征在于：所述膝垫（18）的顶部加工有两处凹陷区，所述凹陷区的外侧加工有限位凸起（19），所述膝垫（18）靠近足垫（7）的一侧固定连接有充气管（20），所述充气管（20）的管口处塞有管塞（21），所述管塞（21）的外侧固定连接有系环（22），所述系环（22）的一端与充气管（20）的外侧固定。

6.根据权利要求1所述的一种促进早产儿运动发育的体位管理垫，其特征在于：所述背垫（1）顶端头部和顶端中部分别设置有一对第三魔术贴（26）和第一魔术贴（23），该对第三魔术贴（26）的顶端设置有颈枕（24），所述膝垫（18）和颈枕（24）的底端分别固定连接有一对不同尺寸规格的粘面第二魔术贴（25），所述颈枕（24）底端的第二魔术贴（25）与第三魔术贴（26）的毛面粘接，所述膝垫（18）底端的第二魔术贴（25）与第一魔术贴（23）的毛面粘接。

7.根据权利要求6所述的一种促进早产儿运动发育的体位管理垫，其特征在于：所述足垫（7）和颈枕（24）的材质均与背垫（1）的材质构成相同但不包括发热片（5），所述颈枕（24）上棉布（2）的开口位于颈枕（24）的底端。

技术总结
本技术公开了一种促进早产儿运动发育的体位管理垫，具体涉及医疗技术领域，包括背垫和硬衬板，所述背垫的底端与硬衬板的顶端粘接，所述背垫的顶端尾部设置有足垫和膝垫，所述膝垫为中空结构，所述足垫设置于膝垫的一侧，所述背垫的尾部顶端开设有多对凹槽，多对所述凹槽均分布于足垫与膝垫外侧，所述凹槽的内部设置有定位组件；所述定位组件包括一对并列分布的定位块，所述定位块的外侧开设有一对定位槽，所述凹槽的底端贯穿棉布并与硬衬板连通，所述凹槽的内部设置有一对弹簧。本技术防止足垫移位，避免早产儿过度伸展下肢，有利于其核心稳定的发展。

技术研发人员：唐新群,廖荣荣,李日辉,曾庆,陈嘉敏,刘燕珍,成锦强,陈园烘
受保护的技术使用者：南方医科大学珠江医院
技术研发日：20221202
技术公布日：2024/1/12
