一种减震降噪的筋膜枪的制作方法

本技术涉及筋膜枪，具体为一种减震降噪的筋膜枪。

背景技术：

1、筋膜枪，也称深层肌筋膜冲击仪，筋膜枪是一种软组织康复工具，通过高频率冲击放松身体的软组织，刺激其本体感觉功能，进而起到有效缓解肌肉紧张的作用，达到止痛的目的。

2、经检索，专利公告号为cn214859065u公开一种可旋转角度的筋膜枪，包括外壳组件，所述外壳组件上安装有移动组件和驱动组件，所述移动组件上安装有按摩组件，且移动组件可带动按摩组件往复移动，所述驱动组件用于驱动移动组件移动，所述移动组件与按摩组件之间安装有插杆，所述插杆的一端安装有侧板，所述侧板与移动组件之间安装有第二弹簧，且侧板相背于第二弹簧的一侧安装有拉环。

3、现有的筋膜枪在实际使用时，筋膜枪内部的驱动结构在工作时会产生一定的震动，驱动结构长时间处于较大的震动幅度状态不仅易产生较大的噪音，还易导致驱动结构的使用寿命降低，为此我们提出一种减震降噪的筋膜枪来解决现有的问题。

技术实现思路

1、本实用新型的目的在于提供一种减震降噪的筋膜枪，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种减震降噪的筋膜枪，包括壳体，所述壳体的内部一侧设置有驱动马达，所述驱动马达安装在支撑板的上表面，所述支撑板通过减震机构与固定底板连接，所述减震机构包括第一安装板、伸缩油缸、第二弹簧、第二连接柱、第三连接柱、安装槽孔、第二安装板，所述第一安装板通过伸缩油缸与第二安装板连接，所述第一安装板与第二安装板之间设置有第二弹簧，且第二弹簧套设在伸缩油缸的外壁外侧，所述驱动马达的输出轴上安装有第三锥形齿轮连接，所述第三锥形齿轮与第四锥形齿轮啮合连接，所述第四锥形齿轮安装在第一转轴的外壁上，所述第一转轴的另一端穿过第二连接板外壁上的轴承与第二锥形齿轮连接，所述第二锥形齿轮与第一锥形齿轮啮合连接，所述第一锥形齿轮安装在第二转轴的外壁上方，所述第二转轴的外壁中心位置安装有凸轮，所述凸轮的一侧设置有第一连接板，且凸轮的外壁与第一连接板的一侧外壁相接触，所述第一连接板安装在第一连接柱的一端，所述第一连接柱的另一端贯穿壳体一侧外壁上的第二通孔并延伸到外壁与弧形安装板连接，所述弧形安装板的内侧壁上安装有螺纹柱，所述螺纹柱的另一端安装在螺纹孔内，螺纹柱的外壁与螺纹孔的孔壁之间为螺纹啮合连接，且螺纹孔开设在按摩球体的外壁上，所述第一连接板的另一侧外壁与壳体的一侧内壁之间设置有第一弹簧，且第一弹簧套设在第一连接柱的外壁外侧。

3、优选的，所述固定底板安装在壳体内部底端，且固定底板与壳体之间通过紧固螺栓固定连接，所述第一安装板安装在支撑板的下表面，且第一安装板与支撑板之间通过紧固螺栓固定连接，所述第二安装板安装在固定底板的上表面，且第二安装板与固定底板之间通过紧固螺栓固定连接。

4、优选的，所述第一安装板的下表面四个拐角处均安装有第二连接柱，所述第二连接柱的另一端安装在安装槽孔内，且第二连接柱的另一端外壁与安装槽孔的孔壁之间为间隙连接，所述安装槽孔开设在第三连接柱的顶端端壁中心位置，所述第三连接柱安装在第二安装板的上表面四个拐角处。

5、优选的，所述第一转轴的另一端外壁上壳体另一侧外壁上的轴承内，所述第二连接板安装在壳体内部的顶端一侧，所述第二转轴的两端分别安装在壳体顶部和底部上的轴承内。

6、优选的，所述第一连接柱的外壁与第二通孔的孔壁之间为间隙连接，所述弧形安装板的一侧外壁上方和下方均安装有导向杆，所述导向杆的另一端贯穿壳体一侧外壁上的第一通孔并延伸到壳体的内部，且导向杆的外壁与第一通孔的孔壁之间为间隙连接。

7、优选的，所述壳体的顶部和底部均开设有散热槽孔，所述壳体的底部一侧安装有握把，握把的另一端套设有防滑套。

8、优选的，所述壳体的前端面设置有安全门，所述安全门的前端面两侧分别设置有安全锁和分接盒，所述分接盒的前端面设置有控制按钮，所述分接盒的内部设置有蓄电池。

9、与现有技术相比，本实用新型的有益效果是：

10、1、本实用新型通过一系列结构的配合设置，使用者需要用本实用新型进行按摩时，使用者启动本实用新型，驱动马达带动第三锥形齿轮进行转动，第三锥形齿轮进行转动从而可以间接的带动第二转轴进行转动，第二转轴进行转动从而带动凸轮进行转动，凸轮转动时会对第一连接板起到往复压缩的运动，第一连接板做往复压缩的运动会对第一弹簧进行往复压缩，第一连接板做往复压缩的运动会间接的带动按摩球头做往复的运动，按摩球头做往复的运动从而可以对使用者所需按摩进行按摩操作，驱动马达进行工作时，减震机构上的伸缩油缸、第二弹簧等一系列结构的配合设置，可以对驱动马达起到减震的效果，从而本实用新型在进行按摩操作时，本实用新型可以有效的降低驱动马达工作时所产生的震动和震动所产生的噪音，提高了本实用新型整体的稳定性。

11、2、本实用新型通过螺纹柱、按摩球头、螺纹孔等一系列结构的配合设置，因弧形安装板的内侧壁上安装有螺纹柱，螺纹柱的另一端安装在螺纹孔内，螺纹柱外壁上的外螺纹与螺纹孔孔壁上的内螺纹之间为螺纹啮合连接，且螺纹孔开设在按摩球头的外壁上，从而便于使用者对按摩球头进行拆装更换，实用性强。

技术特征：

1.一种减震降噪的筋膜枪，包括壳体（9），其特征在于：所述壳体（9）的内部一侧设置有驱动马达（24），所述驱动马达（24）安装在支撑板（25）的上表面，所述支撑板（25）通过减震机构（26）与固定底板（27）连接，所述减震机构（26）包括第一安装板（2601）、伸缩油缸（2602）、第二弹簧（2603）、第二连接柱（2604）、第三连接柱（2605）、安装槽孔（2606）、第二安装板（2607），所述第一安装板（2601）通过伸缩油缸（2602）与第二安装板（2607）连接，所述第一安装板（2601）与第二安装板（2607）之间设置有第二弹簧（2603），且第二弹簧（2603）套设在伸缩油缸（2602）的外壁外侧，所述驱动马达（24）的输出轴上安装有第三锥形齿轮（20）连接，所述第三锥形齿轮（20）与第四锥形齿轮（21）啮合连接，所述第四锥形齿轮（21）安装在第一转轴（23）的外壁上，所述第一转轴（23）的另一端穿过第二连接板（19）外壁上的轴承与第二锥形齿轮（18）连接，所述第二锥形齿轮（18）与第一锥形齿轮（17）啮合连接，所述第一锥形齿轮（17）安装在第二转轴（30）的外壁上方，所述第二转轴（30）的外壁中心位置安装有凸轮（29），所述凸轮（29）的一侧设置有第一连接板（16），且凸轮（29）的外壁与第一连接板（16）的一侧外壁相接触，所述第一连接板（16）安装在第一连接柱（3）的一端，所述第一连接柱（3）的另一端贯穿壳体（9）一侧外壁上的第二通孔（28）并延伸到外壁与弧形安装板（1）连接，所述弧形安装板（1）的内侧壁上安装有螺纹柱（13），所述螺纹柱（13）的另一端安装在螺纹孔（12）内，螺纹柱（13）的外壁与螺纹孔（12）的孔壁之间为螺纹啮合连接，且螺纹孔（12）开设在按摩球体（2）的外壁上，所述第一连接板（16）的另一侧外壁与壳体（9）的一侧内壁之间设置有第一弹簧（15），且第一弹簧（15）套设在第一连接柱（3）的外壁外侧。

2.根据权利要求1所述的一种减震降噪的筋膜枪，其特征在于：所述固定底板（27）安装在壳体（9）内部底端，且固定底板（27）与壳体（9）之间通过紧固螺栓固定连接，所述第一安装板（2601）安装在支撑板（25）的下表面，且第一安装板（2601）与支撑板（25）之间通过紧固螺栓固定连接，所述第二安装板（2607）安装在固定底板（27）的上表面，且第二安装板（2607）与固定底板（27）之间通过紧固螺栓固定连接。

3.根据权利要求1所述的一种减震降噪的筋膜枪，其特征在于：所述第一安装板（2601）的下表面四个拐角处均安装有第二连接柱（2604），所述第二连接柱（2604）的另一端安装在安装槽孔（2606）内，且第二连接柱（2604）的另一端外壁与安装槽孔（2606）的孔壁之间为间隙连接，所述安装槽孔（2606）开设在第三连接柱（2605）的顶端端壁中心位置，所述第三连接柱（2605）安装在第二安装板（2607）的上表面四个拐角处。

4.根据权利要求1所述的一种减震降噪的筋膜枪，其特征在于：所述第一转轴（23）的另一端外壁上壳体（9）另一侧外壁上的轴承内，所述第二连接板（19）安装在壳体（9）内部的顶端一侧，所述第二转轴（30）的两端分别安装在壳体（9）顶部和底部上的轴承内。

5.根据权利要求1所述的一种减震降噪的筋膜枪，其特征在于：所述第一连接柱（3）的外壁与第二通孔（28）的孔壁之间为间隙连接，所述弧形安装板（1）的一侧外壁上方和下方均安装有导向杆（5），所述导向杆（5）的另一端贯穿壳体（9）一侧外壁上的第一通孔（14）并延伸到壳体（9）的内部，且导向杆（5）的外壁与第一通孔（14）的孔壁之间为间隙连接。

6.根据权利要求1所述的一种减震降噪的筋膜枪，其特征在于：所述壳体（9）的顶部和底部均开设有散热槽孔（22），所述壳体（9）的底部一侧安装有握把（10），握把（10）的另一端套设有防滑套（11）。

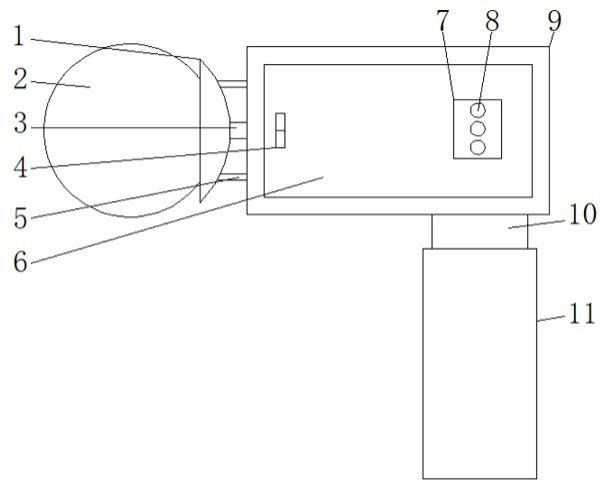

7.根据权利要求1所述的一种减震降噪的筋膜枪，其特征在于：所述壳体（9）的前端面设置有安全门（6），所述安全门（6）的前端面两侧分别设置有安全锁（4）和分接盒（7），所述分接盒（7）的前端面设置有控制按钮（8），所述分接盒（7）的内部设置有蓄电池。

技术总结
本技术涉及筋膜枪技术领域，尤其涉及一种减震降噪的筋膜枪。其技术方案包括：壳体，所述壳体的内部一侧设置有驱动马达，所述驱动马达安装在支撑板的上表面，所述支撑板通过减震机构与固定底板连接，所述减震机构包括第一安装板、伸缩油缸、第二弹簧、第二连接柱、第三连接柱、安装槽孔、第二安装板，所述第一安装板通过伸缩油缸与第二安装板连接，所述第一安装板与第二安装板之间设置有第二弹簧，且第二弹簧套设在伸缩油缸的外壁外侧。本技术在进行按摩操作时，本技术可以有效的降低驱动马达工作时所产生的震动和震动所产生的噪音，提高了本技术整体的稳定性，实用性强。

技术研发人员：朱金银
受保护的技术使用者：中山海格美电器有限公司
技术研发日：20221207
技术公布日：2024/1/12
