一种可调式下颌角托架的制作方法

本技术属于医疗器械，具体涉及一种可调式下颌角托架。

背景技术：

1、现在医疗整形行业发展迅猛，在外科手术治疗时很多采用静脉全麻，加上很多医疗整形外科手术都在患者头颈部，呼吸道管理尤为重要。本实用医疗设计能很好解决静脉全麻后舌根后坠的问题，大大提高医疗整形麻醉的安全性。

2、现在临床上很多各种疾病导致意识障碍没有及时施行气管插管患者的，加上大部分临床医生没有掌握托下颌技术，临床医生也没有多余时间一直托起患者下颌确保患者有效通气，改善缺氧状态，本实用医疗设计能很好解决这个问题。

3、过度肥胖或者呼吸睡眠暂停综合征患者日常睡觉时也会出现严重的鼾声，鼾声也是舌根后坠的一种表现，临床上也在采用无创呼吸机改善这个治疗，但呼吸道不通畅效果甚差。本实用医疗设计能很好解决这类患者日常睡觉时体内缺氧导致睡眠不好的问题。

技术实现思路

1、本实用新型的目的在于，提供一种可调式下颌角托架，解决昏迷病人或者静脉全麻后舌根后坠导致呼吸道梗阻的问题，甚至一些过度肥胖或者呼吸睡眠暂停综合征患者日常睡觉时使用。

2、本实用新型采用的技术方案是：

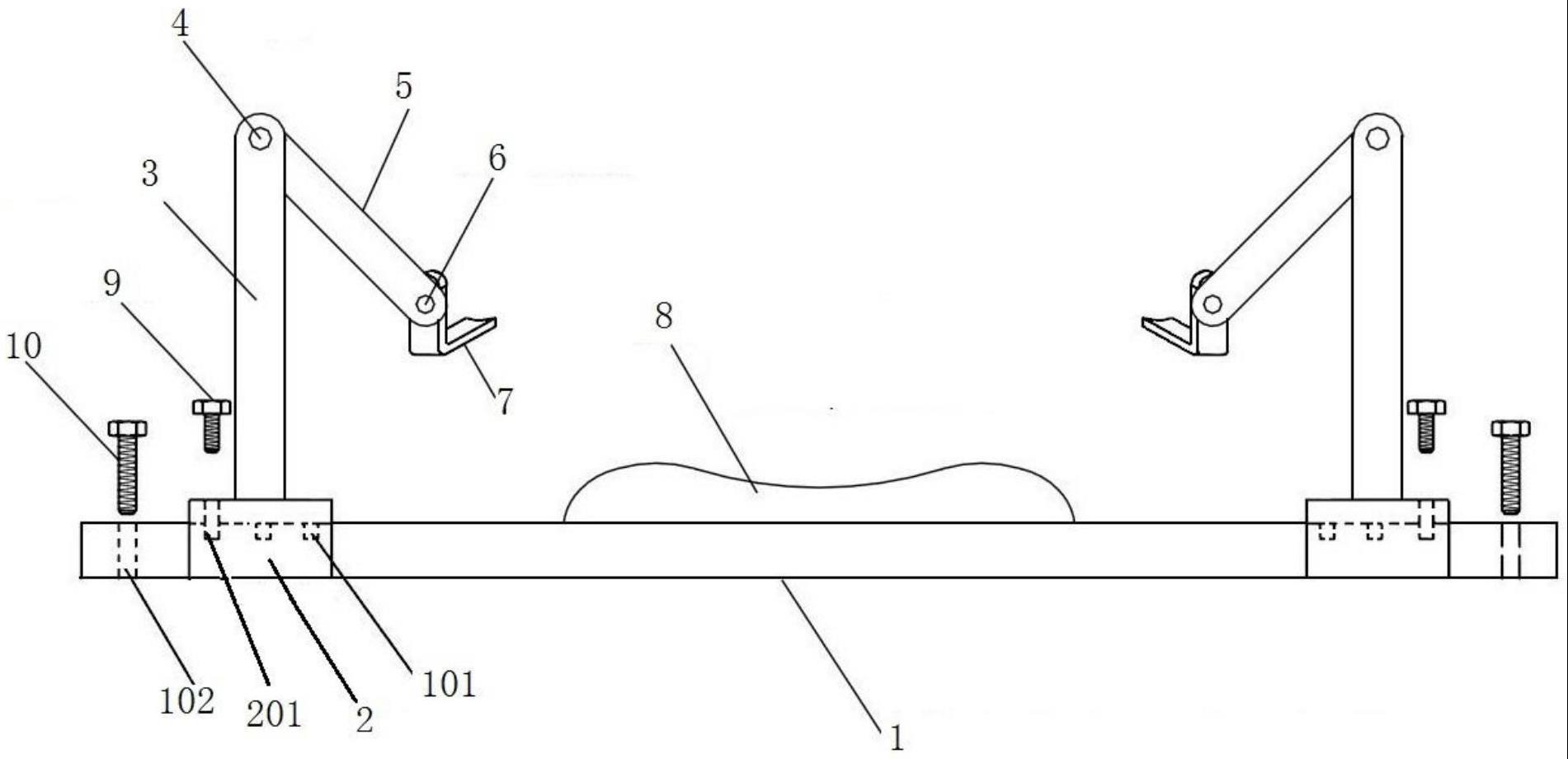

3、一种可调式下颌角托架，包括底座，所述底座上设置有枕垫，所述枕垫与底座上端面固定连接，所述底座的两端分别套设有一滑块，所述滑块的上端设置有支撑臂，所述滑块通过螺栓与底座固定，所述支撑臂上端通过第一连接轴与调节臂的上端活动连接，所述调节臂的下端通过第二连接轴与l型托板的垂直段活动连接。

4、优选的，所述底座的两端均设置有一固定孔，所述固定孔内设置有固定螺栓，所述底座通过固定螺栓与病床或手术床固定连接。

5、优选的，所述滑块上安装孔，所述底座上设置有多个锁紧槽，所述安装孔内设置有旋钮，所述旋钮的下端与锁紧槽螺纹连接。

6、优选的，所述l型托板的水平段设计为一弧形板，所述弧形板的凹陷区与下颌角贴合。

7、优选的，所述底座采用长方形不锈钢钢条。

8、优选的，所述枕垫为一硬质泡沫，在枕垫表面设置有与人体枕部相吻合的凹面。

9、本实用新型的有益效果：本新型设计的可调式下颌角托架，利用由长方形钢条制成的底座作为支撑，利用调节臂与支撑臂和托板活动连接，从而实现调节托板角度的目的，可根据不同患者，自适应调节两个相对称托板的位置及角度，能够与患者的下颌角贴合，避免全麻后舌根后坠的情况。此外，支撑臂通过滑块与底座滑动连接，通过滑块调节两个支撑臂的间距，操作简单，而且滑块是套在底座上，相对滑动稳定，且用螺栓即可实现固定，整个结构成本低，且实用价值极高。

技术特征：

1.一种可调式下颌角托架，其特征在于，包括底座，所述底座上设置有枕垫，所述枕垫与底座上端面固定连接，所述底座的两端分别套设有一滑块，所述滑块的上端设置有支撑臂，所述滑块通过螺栓与底座固定，所述支撑臂上端通过第一连接轴与调节臂的上端活动连接，所述调节臂的下端通过第二连接轴与l型托板的垂直段活动连接；

2.根据权利要求1所述的一种可调式下颌角托架，其特征在于，所述底座的两端均设置有一固定孔，所述固定孔内设置有固定螺栓，所述底座通过固定螺栓与病床或手术床固定连接。

3.根据权利要求1所述的一种可调式下颌角托架，其特征在于，所述滑块上安装孔，所述底座上设置有多个锁紧槽，所述安装孔内设置有旋钮，所述旋钮的下端与锁紧槽螺纹连接。

4.根据权利要求1所述的一种可调式下颌角托架，其特征在于，所述枕垫为一硬质泡沫，在枕垫表面设置有与人体枕部相吻合的凹面。

技术总结
本技术公开了一种可调式下颌角托架，利用由长方形钢条制成的底座作为支撑，利用调节臂与支撑臂和托板活动连接，从而实现调节托板角度的目的，可根据不同患者，通过调节两个支撑臂和调节臂，达到对称托板的位置及角度，能够与患者的下颌角贴合，避免全麻(昏迷)后舌根后坠的情况。此外，支撑臂通过滑块与底座滑动连接，通过滑块调节两个支撑臂的间距，操作简单，而且滑块是套在底座上，相对滑动稳定，且用螺栓即可实现固定，整个结构成本低，且实用价值极高。

技术研发人员：刘文勇
受保护的技术使用者：重庆市第十三人民医院
技术研发日：20221209
技术公布日：2024/1/14
