一种旋转桶盖

文档序号:34252838发布日期:2023-05-25 02:50阅读:92来源:国知局
一种旋转桶盖

本技术涉及桶盖,具体为一种旋转桶盖。


背景技术:

1、透析液是在肾脏疾病缓解过程中,进行血液透析所用介质,现有的透析液一般采用桶装,而储存的桶体在桶盖通过桶盖密封,保证使用的安全性,现有的桶盖一般为简易螺装密封,导出时打开桶盖,而导出管由于桶口的直径,极易发生位移滑动,造成导出不便、透析液被污染等问题。

2、因此,设计一种实用性强,且能固定导出管的旋转桶盖很有必要。


技术实现思路

1、本实用新型的目的在于提供一种旋转桶盖,以解决上述背景技术中提出的问题。

2、为了解决上述技术问题,本实用新型提供如下技术方案:

3、一种旋转桶盖,包括固定部与螺装帽,所述固定部内固定安装栅栏板,所述栅栏板的上缘与下缘间均固定安装有封板,所述栅栏板与封板构成的腔体通过隔板分隔为外腔与内腔,上层所述封板开设有安装孔,所述安装孔内嵌装有气缸,所述气缸位于内腔,所述外腔内嵌装有气囊,所述气缸连通气囊,所述螺装帽通过螺纹安装与固定部上部,所述气缸的浮动端头贴合于螺装帽的环缘下表面。

4、根据上述技术方案,所述栅栏板呈八等分圆周分布,所述栅栏板的上缘与固定部的上缘齐平,所述栅栏板的高度为固定部高度的45%至50%。

5、根据上述技术方案,所述螺装帽的上缘环口直径大于分半拼接构成的环口直径,所述螺装帽的上缘环口直径小于隔板后层的环筒内径。

6、根据上述技术方案,所述气囊收缩状态下填充外腔,所述气囊膨胀状态下封闭内孔腔。

7、根据上述技术方案,所述固定部的筒内底部嵌装有内嵌筒,所述内嵌筒的上端面贴合下层的封板的下表面。

8、根据上述技术方案,所述内嵌筒的内径小于螺装帽的上缘内径。

9、根据上述技术方案,所述固定部的下缘外侧一体成有延展缘,所述螺装帽的外径小于延展部的直径。

10、与现有技术相比,本实用新型所达到的有益效果是:

11、本实用新型,通过螺装帽的转动,对气缸进行推动,从儿使得气囊进行膨胀,在气囊膨胀下,对通孔进行封闭或插入的导流管进行固定,从而避免导流管在储液筒内进行滑动,也能避免反复拆卸桶盖的问题。



技术特征:

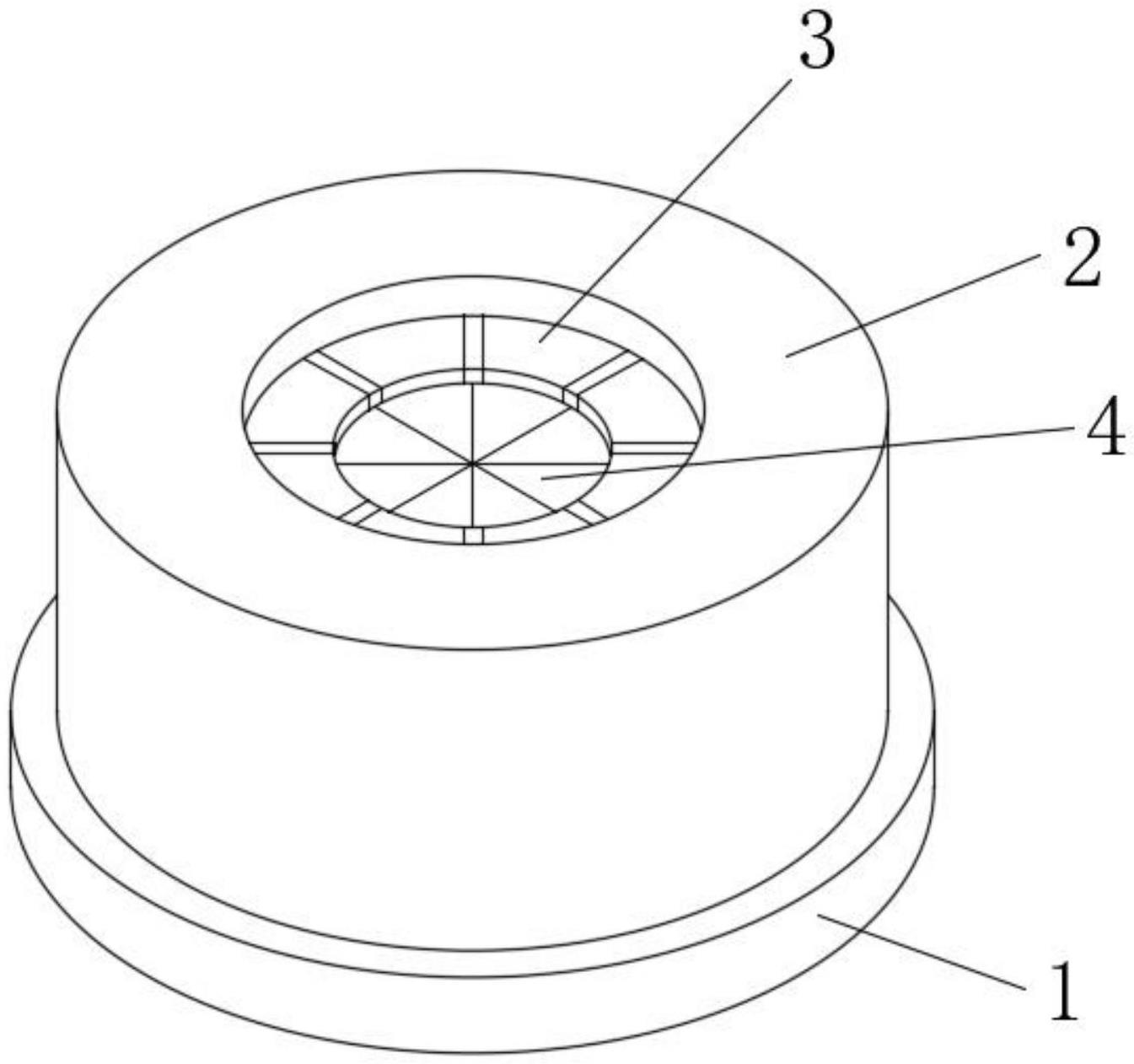

1.一种旋转桶盖,包括固定部(1)与螺装帽(2),其特征在于:所述固定部(1)内固定安装栅栏板(5),所述栅栏板(5)的上缘与下缘间均固定安装有封板(3),所述栅栏板(5)与封板(3)构成的腔体通过隔板(8)分隔为外腔(6)与内腔(9),上层所述封板(3)开设有安装孔(7),所述安装孔(7)内嵌装有气缸(10),所述气缸(10)位于内腔(9),所述外腔(6)内嵌装有气囊(4),所述气缸(10)连通气囊(4),所述螺装帽(2)通过螺纹安装与固定部(1)上部,所述气缸(10)的浮动端头贴合于螺装帽(2)的环缘下表面。

2.根据权利要求1所述的一种旋转桶盖,其特征在于:所述栅栏板(5)呈八等分圆周分布,所述栅栏板(5)的上缘与固定部(1)的上缘齐平,所述栅栏板(5)的高度为固定部(1)高度的45%至50%。

3.根据权利要求1所述的一种旋转桶盖,其特征在于:所述螺装帽(2)的上缘环口直径大于分半拼接构成的环口直径,所述螺装帽(2)的上缘环口直径小于隔板(8)后层的环筒内径。

4.根据权利要求1所述的一种旋转桶盖,其特征在于:所述气囊(4)收缩状态下填充外腔(6),所述气囊(4)膨胀状态下封闭内孔腔。

5.根据权利要求1所述的一种旋转桶盖,其特征在于:所述固定部(1)的筒内底部嵌装有内嵌筒(11),所述内嵌筒(11)的上端面贴合下层的封板(3)的下表面。

6.根据权利要求5所述的一种旋转桶盖,其特征在于:所述内嵌筒(11)的内径小于螺装帽(2)的上缘内径。

7.根据权利要求1所述的一种旋转桶盖,其特征在于:所述固定部(1)的下缘外侧一体成有延展缘,所述螺装帽(2)的外径小于延展部的直径。


技术总结
本技术公开了一种旋转桶盖,包括固定部与螺装帽,所述固定部内固定安装栅栏板,所述栅栏板的上缘与下缘间均固定安装有封板,所述栅栏板与封板构成的腔体通过隔板分隔为外腔与内腔,上层所述封板开设有安装孔,所述安装孔内嵌装有气缸,所述气缸位于内腔,所述外腔内嵌装有气囊,所述气缸连通气囊,所述螺装帽通过螺纹安装与固定部上部,所述气缸的浮动端头贴合于螺装帽的环缘下表面;本技术,通过螺装帽的转动,对气缸进行推动,从儿使得气囊进行膨胀,在气囊膨胀下,对通孔进行封闭或插入的导流管进行固定,从而避免导流管在储液筒内进行滑动,也能避免反复拆卸桶盖的问题。

技术研发人员:朱丹红,孟祥红
受保护的技术使用者:上海市浦东医院(复旦大学附属浦东医院)
技术研发日:20221213
技术公布日:2024/1/12
