一种患者术后活动安全辅助行动装置的制作方法

本技术涉及医疗器械，尤其涉及一种患者术后活动安全辅助行动装置。

背景技术：

1、胸外科术后患者，在进行康复训练时，需要起身进行移动锻炼，通过行走散步增加肢体血液流动和胸肺有氧运动等，加速伤口愈合提高康复效率，在对胸外科术后患者进行行动辅助时，通常会使用到辅助行动装置。

2、现有的辅助行动装置，通常是通过手持支撑手柄，通过支撑手柄对身体进行支撑，将身体部分重量传导到支撑架上，之后通过支撑架底部的滚轮进行移动辅助，但是现有装置的移动轮灵敏度无法进行调节，滚轮转动速度较快，会造成支撑架移动速度过快导致患者过度活动牵拉伤口，同时会出现当支撑手柄脱手后，滚轮带动支撑架滑脱，与患者产生一定距离，导致患者行动不便出现危险的问题。

3、针对上述现有技术的不足，现在研发了一种能够对辅助行动的滚轮转动灵敏度进行调节，提高使用安全性的患者术后活动安全辅助行动装置。

技术实现思路

1、为了克服将背景技术里面的缺点精炼出来几点，少而精准的缺点，本实用新型提供一种能够对辅助行动的滚轮转动灵敏度进行调节，提高使用安全性的患者术后活动安全辅助行动装置。

2、技术方案为：一种患者术后活动安全辅助行动装置，包括有移动轮、支撑架、升降扶手、辅助杆、紧固螺杆和调节机构，支撑架底部转动式连接有多个移动轮，在移动轮的相互配合下，能够带动支撑架进行移动，支撑架左右上侧均滑动式连接有升降扶手，升降扶手前部之间卡接有辅助杆，升降扶手和辅助杆配合，对能够给患者提供手部抓握或支撑器区域，支撑架左右两部后侧均螺纹式连接有紧固螺杆，紧固螺杆能够对升降扶手进行固定，支撑架上设有用于调节后部移动轮灵敏度的调节机构。

3、进一步的，调节机构包括有摩擦套、摩擦片、固定架和调节组件，支撑架下部后侧连接有摩擦套，支撑架后部下侧连接有固定架，固定架中部前侧螺纹式连接有调节组件，调节组件底部转动式连接有摩擦片，在调节组件左右下，使得摩擦片和摩擦套相互作用，调节后部移动的灵敏度。

4、进一步的，还包括有暂息机构，暂息机构包括有固定块、坐垫、固定座和锁定件，支撑架左右两部均连接有固定块，固定块之间转动式连接有坐垫，支撑架左右两部上侧均连接有固定座，固定座均滑动式连接有锁定件，锁定件相互配合对坐垫进行限位固定，坐垫能够与支撑架形成卡位，为患者提供休闲区域。

5、进一步的，紧固螺杆上均设有旋钮。

6、进一步的，调节组件包括有手柄和螺纹杆，支撑架中部前侧螺纹式连接有螺纹杆，螺纹杆顶部连接有手柄调，螺纹杆与摩擦片转动式连接。

7、进一步的，坐垫上设有软垫。

8、与现有技术相比，本实用新型具有如下优点：1、本实用新型通过使用调节组件控制摩擦片，再由摩擦片和摩擦套相互配合，控制移动轮转动时的灵敏度，从而达到了能够控制移动轮的转动灵敏度，提高辅助行动时的安全性的效果。

9、2、本实用新型通过支撑架对坐垫进行支撑，从而达到了能够为胸部术后患者在行动康复之后时，提供暂时休息平台的效果。

技术特征：

1.一种患者术后活动安全辅助行动装置，其特征在于：包括有移动轮(1)、支撑架(2)、升降扶手(3)、辅助杆(4)、紧固螺杆(5)和调节机构(6)，支撑架(2)底部转动式连接有多个移动轮(1)，在移动轮(1)的相互配合下，能够带动支撑架(2)进行移动，支撑架(2)左右上侧均滑动式连接有升降扶手(3)，升降扶手(3)前部之间卡接有辅助杆(4)，升降扶手(3)和辅助杆(4)配合，对能够给患者提供手部抓握或支撑器区域，支撑架(2)左右两部后侧均螺纹式连接有紧固螺杆(5)，紧固螺杆(5)能够对升降扶手(3)进行固定，支撑架(2)上设有用于调节后部移动轮(1)灵敏度的调节机构(6)。

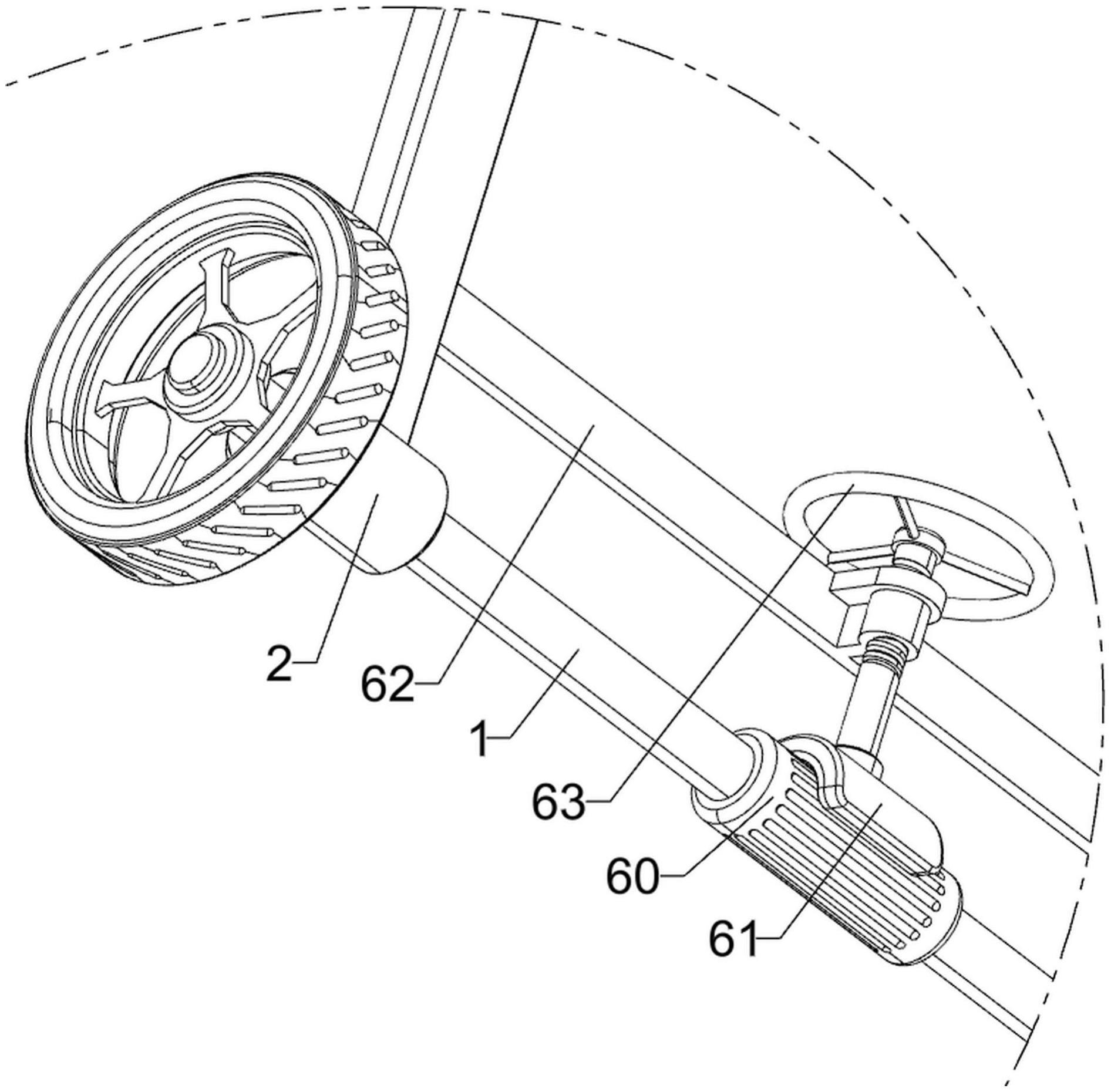

2.按照权利要求1所述的一种患者术后活动安全辅助行动装置，其特征在于：调节机构(6)包括有摩擦套(60)、摩擦片(61)、固定架(62)和调节组件(63)，支撑架(2)下部后侧连接有摩擦套(60)，支撑架(2)后部下侧连接有固定架(62)，固定架(62)中部前侧螺纹式连接有调节组件(63)，调节组件(63)底部转动式连接有摩擦片(61)，在调节组件(63)左右下，使得摩擦片(61)和摩擦套(60)相互作用，调节后部移动的灵敏度。

3.按照权利要求2所述的一种患者术后活动安全辅助行动装置，其特征在于：还包括有暂息机构(7)，暂息机构(7)包括有固定块(70)、坐垫(71)、固定座(72)和锁定件(73)，支撑架(2)左右两部均连接有固定块(70)，固定块(70)之间转动式连接有坐垫(71)，支撑架(2)左右两部上侧均连接有固定座(72)，固定座(72)均滑动式连接有锁定件(73)，锁定件(73)相互配合对坐垫(71)进行限位固定，坐垫(71)能够与支撑架(2)形成卡位，为患者提供休闲区域。

4.按照权利要求1所述的一种患者术后活动安全辅助行动装置，其特征在于：紧固螺杆(5)上均设有旋钮。

5.按照权利要求2所述的一种患者术后活动安全辅助行动装置，其特征在于：调节组件(63)包括有手柄和螺纹杆，支撑架(2)中部前侧螺纹式连接有螺纹杆，螺纹杆顶部连接有手柄调，螺纹杆与摩擦片(61)转动式连接。

6.按照权利要求3所述的一种患者术后活动安全辅助行动装置，其特征在于：坐垫(71)上设有软垫。

技术总结
本技术涉及医疗器械技术领域，尤其涉及一种患者术后活动安全辅助行动装置。本技术提供一种能够对辅助行动的滚轮转动灵敏度进行调节，提高使用安全性的患者术后活动安全辅助行动装置。一种患者术后活动安全辅助行动装置，包括有移动轮、支撑架、升降扶手和辅助杆等，支撑架底部转动式连接有多个移动轮，在移动轮的相互配合下，能够带动支撑架进行移动，支撑架左右上侧均滑动式连接有升降扶手，升降扶手前部之间卡接有辅助杆。本技术通过使用调节组件控制摩擦片，再由摩擦片和摩擦套相互配合，控制移动轮转动时的灵敏度，从而达到了能够控制移动轮的转动灵敏度，提高辅助行动时的安全性的效果。

技术研发人员：干冬梅
受保护的技术使用者：成都市温江区人民医院
技术研发日：20221213
技术公布日：2024/1/12
