一种红外线灯管结构及消毒柜的制作方法

本技术涉及红外线灯管，具体涉及一种红外线灯管结构及消毒柜。

背景技术：

1、红外线灯管，也叫红外线发热管灯管，是将钨丝伸入充气的石英管中构成。钨丝在交流电压作用下发热并加热石英管中的气体，由此产生红外线辐射。石英近红外、远红外采用透明或半透明石英玻璃作为灯管外壳可生产近红外线或远红外线辐射谱线。

2、其中现有消毒柜中的红外线灯管通常由多个零部件组成，多个零部件都在生产线上逐一与消毒柜安装，导致生产线物料堆积，装配过于繁琐。

3、如图13-图14，现有的消毒柜红外线灯管在安装过程中，首先将瓷座与内胆后板上的孔位对应放置，后将瓷座固定片放置在内胆后板后部，用两颗螺钉穿过瓷座和内胆后板，与瓷座固定片固定连接，此过程需两人进行操作；再将红外线灯管放置在瓷座上，红外线灯管针脚伸入瓷座中，再用瓷盖和灯罩对红外线灯管进行压紧限位，最后用两颗螺钉穿过灯罩，瓷盖、瓷座和内胆后板，与瓷座固定片进行固定连接。

4、现有的红外线灯管由多个零部件组成，零件都在生产线上逐一与消毒柜安装，导致生产线物料堆积，装配过于繁琐；且灯罩结构热效率低，红外线灯管难以实现对局部进行加热消毒。

技术实现思路

1、本实用新型是为了克服上述现有技术中的缺陷，提供一种能在线下预先完成装配，方便线上安装，实现热辐射消毒和热对流消毒两种模式转换的红外线灯管结构及消毒柜。

2、为了实现上述实用新型目的，本实用新型采用以下技术方案：一种红外线灯管结构，包括安装板和连接于所述安装板上的红外线灯管组件，红外线灯管组件包括反射板和红外线灯管，所述反射板部分翻转形成与所述红外线灯管相对应的热对流结构和/或热辐射结构；所述反射板上形成有与热对流结构相对应的开孔，所述安装板上设有控制所述反射板结构的电磁推杆。

3、作为本实用新型的一种优选方案，所述开孔包括第一开孔和第二开孔，第一开孔始终位于第二开孔上方。

4、作为本实用新型的一种优选方案，所述反射板包括依次连接的反射上板、反射底板和反射下板，所述反射上板和所述反射下板分别转动连接于所述反射底板上下两侧，所述红外线灯管安装于所述反射底板上。

5、作为本实用新型的一种优选方案，所述反射底板顶部形成有上部卷边，反射上板侧边上形成有与上部卷边相对应的上板卷边，上部卷边形成于反射底板中部，上板卷边形成于反射上板的相对两侧，且上部卷边与上板卷边之间通过钢丝相连接。

6、作为本实用新型的一种优选方案，所述反射底板底部形成有下部卷边，反射下板侧边上形成有与下部卷边相对应的下板卷边，下部卷边形成于反射底板中部，下板卷边形成于反射下板的相对两侧，且下部卷边与下板卷边之间通过钢丝相连接。

7、作为本实用新型的一种优选方案，所述反射板两端设有用于安装所述红外线灯管的瓷盘，所述瓷盘上连接有瓷座；所述瓷座与所述安装板相连接。

8、作为本实用新型的一种优选方案，所述反射上板上形成有翻转所述反射上板的上部翻转件，所述反射下板上形成有翻转所述反射下板的下部翻转件，所述电磁推杆分别对应所述上部翻转件和所述下部翻转件设置。

9、作为本实用新型的一种优选方案，所述反射底板两端形成有用于安装瓷盘的安装座，安装座上设有同时与瓷盘和瓷座相连接的连接螺钉，且安装座一侧设有用于锁紧连接螺钉的锁紧螺母。

10、作为本实用新型的一种优选方案，所述瓷座上设有与安装板相连接的固定螺丝，安装板上设有与固定螺丝相适配的铆螺母。

11、一种消毒柜，包括红外线灯管结构，包括消毒柜内胆，安装板为消毒柜内胆的背板或侧板，红外线灯管组件安装于消毒柜内胆内。

12、与现有技术相比，本实用新型的有益效果是：

13、1、在电磁推杆的作用下可实现对反射板的开合状态进行切换，从而可得到对应红外线灯管设置的热对流消毒模式和/或对应红外线灯管设置的热辐射消毒模式；

14、2、通过在反射板顶部和底部进行开口，在反射板处于闭合状态时，红外线灯管产生的热量加热反射板内部空间，从而与反射板外部空间形成温度差，从而提高消毒柜内部的热对流效率，在红外线灯管和反射板的作用下也可实现将热对流能更快速到达腔体各个空间，提高加热效率。

技术特征：

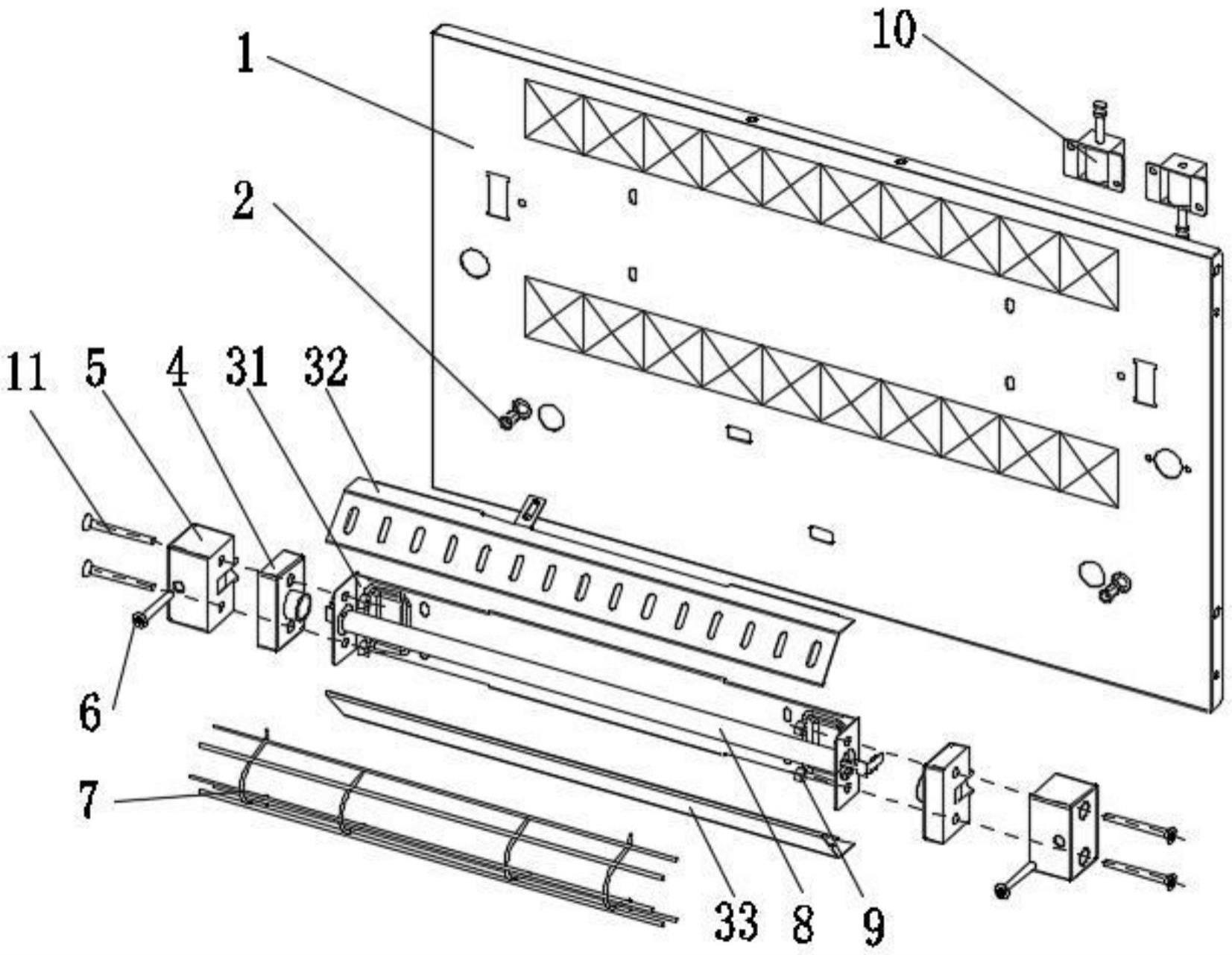

1.一种红外线灯管结构，其特征在于，包括安装板（1）和连接于所述安装板（1）上的红外线灯管组件，红外线灯管组件包括反射板（3）和红外线灯管（8），所述反射板（3）部分翻转形成与所述红外线灯管（8）相对应的热对流结构和/或热辐射结构；所述反射板（3）上形成有与热对流结构相对应的开孔；所述安装板（1）上设有控制所述反射板（3）结构的电磁推杆（10）。

2.根据权利要求1所述的一种红外线灯管结构，其特征在于，所述开孔包括第一开孔（323）和第二开孔（333），第一开孔（323）始终位于第二开孔（333）上方。

3.根据权利要求1所述的一种红外线灯管结构，其特征在于，所述反射板（3）包括依次连接的反射上板（32）、反射底板（31）和反射下板（33），所述反射上板（32）和所述反射下板（33）分别转动连接于所述反射底板（31）上下两侧，所述红外线灯管（8）安装于所述反射底板（31）上。

4.根据权利要求3所述的一种红外线灯管结构，其特征在于，所述反射底板（31）顶部形成有上部卷边（311），反射上板（32）侧边上形成有与上部卷边（311）相对应的上板卷边（322），上部卷边（311）形成于反射底板（31）中部，上板卷边（322）形成于反射上板（32）的相对两侧，且上部卷边（311）与上板卷边（322）之间通过钢丝（12）相连接。

5.根据权利要求3所述的一种红外线灯管结构，其特征在于，所述反射底板（31）底部形成有下部卷边（312），反射下板（33）侧边上形成有与下部卷边（312）相对应的下板卷边（332），下部卷边（312）形成于反射底板（31）中部，下板卷边（332）形成于反射下板（33）的相对两侧，且下部卷边（312）与下板卷边（332）之间通过钢丝（12）相连接。

6.根据权利要求3所述的一种红外线灯管结构，其特征在于，所述反射板（3）两端设有用于安装所述红外线灯管（8）的瓷盘（4），所述瓷盘（4）上连接有瓷座（5）；所述瓷座（5）与所述安装板（1）相连接。

7.根据权利要求6所述的一种红外线灯管结构，其特征在于，所述反射上板（32）上形成有翻转所述反射上板（32）的上部翻转件（321），所述反射下板（33）上形成有翻转所述反射下板（33）的下部翻转件（331），所述电磁推杆（10）分别对应所述上部翻转件（321）和所述下部翻转件（331）设置。

8.根据权利要求6所述的一种红外线灯管结构，其特征在于，所述反射底板（31）两端形成有用于安装瓷盘（4）的安装座（313），安装座（313）上设有同时与瓷盘（4）和瓷座（5）相连接的连接螺钉（11），且安装座（313）一侧设有用于锁紧连接螺钉（11）的锁紧螺母（9）。

9.根据权利要求8所述的一种红外线灯管结构，其特征在于，所述瓷座（5）上设有与安装板（1）相连接的固定螺丝（6），安装板（1）上设有与固定螺丝（6）相适配的铆螺母（2）。

10.一种消毒柜，包括如权利要求1-9任一项所述的红外线灯管结构，其特征在于，包括消毒柜内胆，安装板（1）为消毒柜内胆的背板或侧板，红外线灯管组件安装于消毒柜内胆内。

技术总结
一种红外线灯管结构，包括反射板和红外线灯管，反射板部分翻转形成与红外线灯管相对应的热对流结构和/或热辐射结构；反射板上形成有与热对流结构相对应的开孔，安装板上设有控制反射板结构的电磁推杆；与现有技术相比，在电磁推杆的作用下可实现度反射板的开合状态进行切换，从而可得到罩设红外线灯管设置的热对流消毒模式和红外线灯管敞开设置的热辐射消毒模式。

技术研发人员：任富佳,孟盛港,杨建军,史家鹏,付安荣
受保护的技术使用者：杭州老板电器股份有限公司
技术研发日：20221215
技术公布日：2024/1/12
