一种神经外科用多功能护理检查器

本技术涉及医疗器械，具体为一种神经外科用多功能护理检查器。

背景技术：

1、神经科是医院极为重要的一个科室，主要负责对患者的病史、精神状态评估、体格检查和实验室诊断性检查四大部分，在为患者进行检查时，一般需要对患者的关节、通孔、触觉等进行检查，进而需要使用到诸如叩诊锤、手电筒、触针等工具。

2、经检索，中国专利授权号为cn213309888u的专利公开了神经科用检查器，包括握柄，所述握柄的顶部外壁通过螺钉固定有外壳，所述外壳的内壁粘接有固定板，所述固定板的一侧外壁通过螺钉固定有弹簧，所述弹簧的一端通过螺钉固定有锤头，所述锤头的一侧外壁粘接有横杆，所述横杆与固定板形成滑动连接，且横杆的一端粘接有连接杆，所述连接杆的一端粘接有限位块，所述外壳的一侧外壁开设有开槽，所述连接杆与开槽形成滑动连接，虽然通过拉动连接杆将限位块卡接在不同位置的开槽内，可以对锤头叩击时发出的力度大小进行调控，避免因医护人员因诊疗经验不同等主观因素不同使得锤头检查时得出的评估结果不精确问题，以及防止叩击力度过大导致患者不适的问题；但是仍然存在的问题是该装置在使用时锤头大小是固定的，对于不同的检查对象(大人和儿童)或不同的检查部位时需要使用大小不同的叩诊锤，实用性较差，并且缺少用于瞳孔反射检测的功能，医护人员在对患者进行检查时，需要将两个装置进行来回切换使用，这种操作方式增加了医护人员的工作量，浪费了医护人员的检查时间。

技术实现思路

1、(一)解决的技术问题

2、针对现有技术的不足，本实用新型提供了一种神经外科用多功能护理检查器，解决了背景技术中所提出的问题。

3、(二)技术方案

4、为实现以上目的，本实用新型通过以下技术方案予以实现：一种神经外科用多功能护理检查器，包括锤体，所述锤体的两端分别设有第一锤头和第二锤头，所述第一锤头与锤体固定连接，所述锤体内设有第一空腔，所述第二锤头设于第一空腔内，所述第二锤头内设有第二空腔，所述第二空腔内设有第三锤头，所述第三锤头上固定设有滑块，所述锤体、第二锤头上均设有与滑块配合的滑槽，所述滑块的顶端穿过滑槽延伸至锤体外部，所述锤体底部竖直设有锤柄。

5、优选的，所述第一锤头、第二锤头和第三锤头均是橡胶材质，所述第一锤头、第二锤头和第三锤头前端的结构尺寸均不相同。

6、优选的，所述锤柄上套设有把手，所述把手表面设有防滑橡胶套。

7、优选的，所述第一锤头一侧对称设有两个不同颜色的检测灯，所述锤柄内设有蓄电池，所述锤柄表面设有开关，所述检测灯与蓄电池、开关之间均为电性连接。

8、优选的，所述锤体、锤柄之间竖直设有伸缩杆，所述伸缩杆插设于锤柄内部，所述伸缩杆的顶面与锤体底面连接，所述伸缩杆的底面与锤体内壁连接。

9、(三)有益效果

10、本实用新型提供了一种神经外科用多功能护理检查器。具备以下有益效果：

11、(1)该一种神经外科用多功能护理检查器，通过第一锤头、第二锤头和第三锤头的设置，三个锤头大小均不相同，方便在使用时根据实际需求进行选择，第一锤头、第二锤头和第三锤头均是橡胶材质，在叩诊时起到缓冲作用，避免对人体造成伤害。

12、(2)该一种神经外科用多功能护理检查器，实现了叩诊锤与瞳孔反射检测一体化设计，通过设置不同颜色的检测灯，可以根据患者的情况调节检测灯的颜色，以不同的强度进行瞳孔反射检测，同时伸缩杆的设计，方便锤体与锤柄之间的距离调节，存放时占用空间较小，从而大大提高使用的实用性。

技术特征：

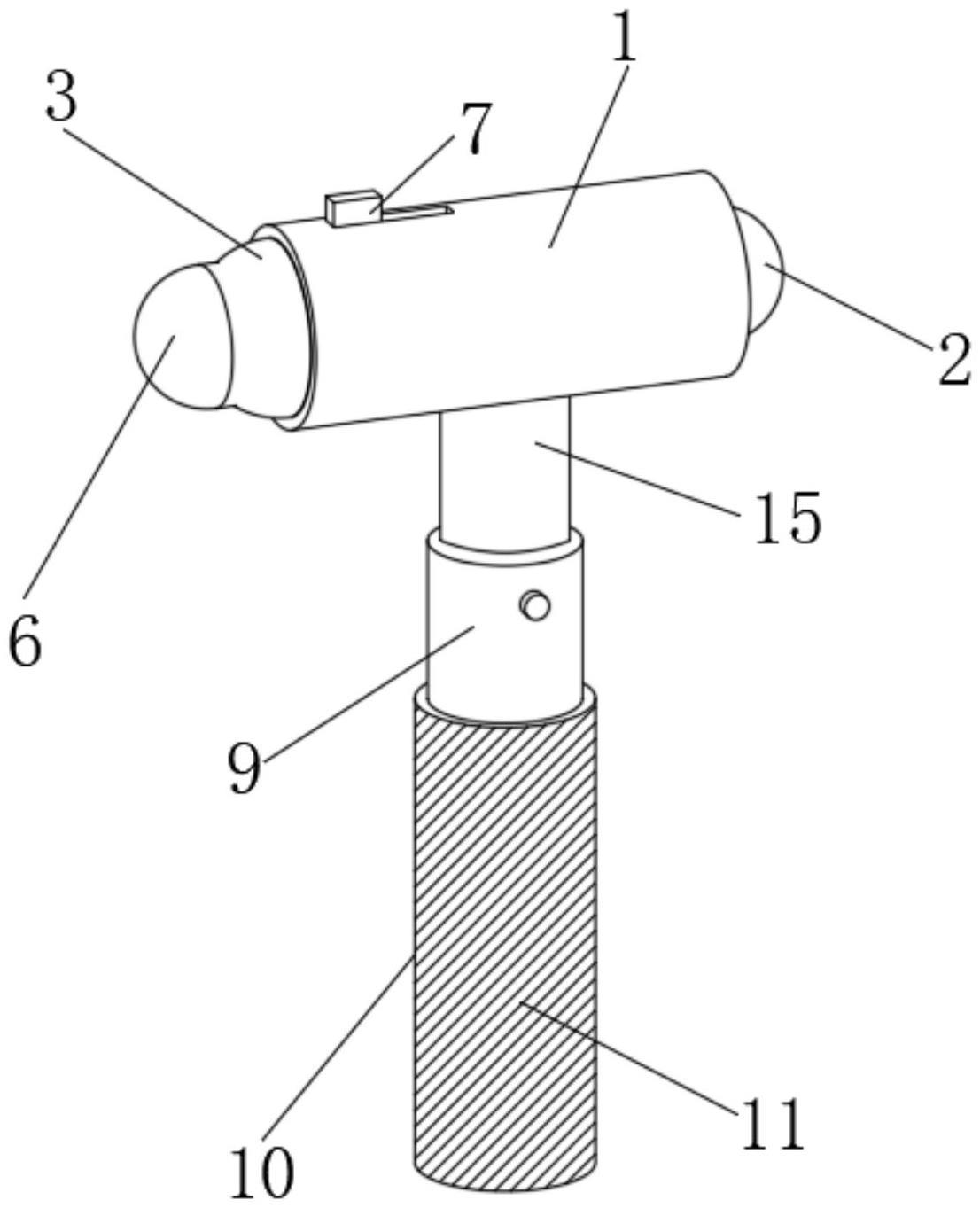

1.一种神经外科用多功能护理检查器，包括锤体(1)，其特征在于：所述锤体(1)的两端分别设有第一锤头(2)和第二锤头(3)，所述第一锤头(2)与锤体(1)固定连接，所述锤体(1)内设有第一空腔(4)，所述第二锤头(3)设于第一空腔(4)内，所述第二锤头(3)内设有第二空腔(5)，所述第二空腔(5)内设有第三锤头(6)，所述第三锤头(6)上固定设有滑块(7)，所述锤体(1)、第二锤头(3)上均设有与滑块(7)配合的滑槽(8)，所述滑块(7)的顶端穿过滑槽(8)延伸至锤体(1)外部，所述锤体(1)底部竖直设有锤柄(9)。

2.根据权利要求1所述一种神经外科用多功能护理检查器，其特征在于：所述第一锤头(2)、第二锤头(3)和第三锤头(6)均是橡胶材质，所述第一锤头(2)、第二锤头(3)和第三锤头(6)前端的结构尺寸均不相同。

3.根据权利要求1所述一种神经外科用多功能护理检查器，其特征在于：所述锤柄(9)上套设有把手(10)，所述把手(10)表面设有防滑橡胶套(11)。

4.根据权利要求1所述一种神经外科用多功能护理检查器，其特征在于：所述第一锤头(2)一侧对称设有两个不同颜色的检测灯(12)，所述锤柄(9)内设有蓄电池(13)，所述锤柄(9)表面设有开关(14)，所述检测灯(12)与蓄电池(13)、开关(14)之间均为电性连接。

5.根据权利要求1所述一种神经外科用多功能护理检查器，其特征在于：所述锤体(1)、锤柄(9)之间竖直设有伸缩杆(15)，所述伸缩杆(15)插设于锤柄(9)内部，所述伸缩杆(15)的顶面与锤体(1)底面连接，所述伸缩杆(15)的底面与锤体(1)内壁连接。

技术总结
本技术公开了一种神经外科用多功能护理检查器，涉及医疗器械技术领域，包括锤体，所述锤体的两端分别设有第一锤头和第二锤头，所述第一锤头与锤体固定连接，所述锤体内设有第一空腔，所述第二锤头设于第一空腔内，所述第二锤头内设有第二空腔，所述第二空腔内设有第三锤头，所述第三锤头上固定设有滑块，所述锤体、第二锤头上均设有与滑块配合的滑槽，所述滑块的顶端穿过滑槽延伸至锤体外部，所述锤体底部竖直设有锤柄，通过第一锤头、第二锤头和第三锤头的设置，三个锤头大小均不相同，方便在使用时根据实际需求进行选择，第一锤头、第二锤头和第三锤头均是橡胶材质，在叩诊时起到缓冲作用，避免对人体造成伤害。

技术研发人员：刘贵玲,邓瑛瑛,冯丹,周阳,卜剑蓉
受保护的技术使用者：南方医科大学南方医院
技术研发日：20221214
技术公布日：2024/1/12
